TM5SPS2F - Beschreibung
Wichtige Kenndaten
Das Stromverteilermodul TM5SPS2F versorgt den TM5-Leistungsbus sowie das 24-VDC-E/A-Leistungssegment über eine integrierte, auswechselbare Sicherung.
In der nachstehenden Tabelle werden die wichtigsten Merkmale des Elektronikmoduls TM5SPS2F aufgeführt:
|
Wichtige Kenndaten |
|
|---|---|
|
Im 24-VDC-E/A-Leistungssegment maximal bereitgestellter Strom |
6300 mA |
|
Stromzufuhr für den TM5-Leistungsbus |
1136 mA |
Bestellinformationen
Die folgende Tabelle enthält die Bestellnummern der Komponenten zur Erstellung einer Slice mit dem TM5SPS2F-Elektronikmodul.
|
Nummer |
Modellnummer |
Beschreibung |
Farbe |
|---|---|---|---|
|
1 |
TM5ACBM01R oder TM5ACBM05R |
Busbasis, 24-VDC-E/A-Leistungssegment, potentialgetrennt Busbasis, 24-VDC-E/A-Leistungssegment mit Adresseneinstellung, potentialgetrennt |
Grau Grau |
|
2 |
TM5SPS2F |
Elektronikmodul |
Grau |
|
3 |
TM5ACTBM12PS |
12-polige Klemmenleiste |
Grau |
Status-LEDs

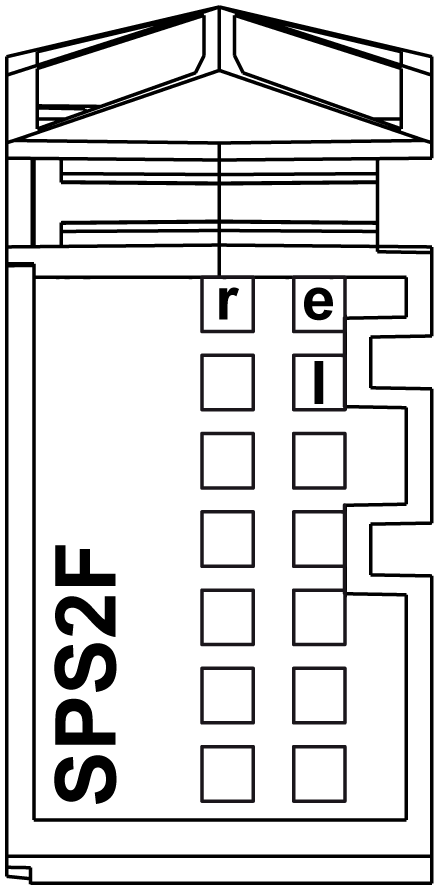

Die folgende Abbildung zeigt die Status-LEDs des Moduls TM5SPS2F:
In der nachstehenden Tabelle werden die Status-LEDs des Moduls TM5SPS2F beschrieben:
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
r |
Grün |
Aus |
Modulversorgung nicht angeschlossen |
|
Einmaliges Blinken |
Reset-Status |
||
|
Blinken |
Status Vorbereitung auf Betrieb |
||
|
Ein |
RUN-Zustand |
||
|
e- |
Rot |
Aus |
Kein Fehler erkannt oder Modulversorgung nicht angeschlossen |
|
Zweimaliges Blinken |
Zeigt einen der folgenden Zustände an:
|
||
|
e+r |
Leuchten Rot / Einmaliges Blinken Grün |
Ungültige Firmware |
|
|
l |
Rot |
Aus |
TM5-Leistungsbus im zulässigen Bereich |
|
Ein |
TM5-Leistungsbus überlastet |
||
