Safety Logic Controller – Beschreibung
Beschreibung
Die integrierten LED-Anzeigen, Tasten und Schalter ermöglichen Betrieb und Bedienung des Safety Logic Controller.

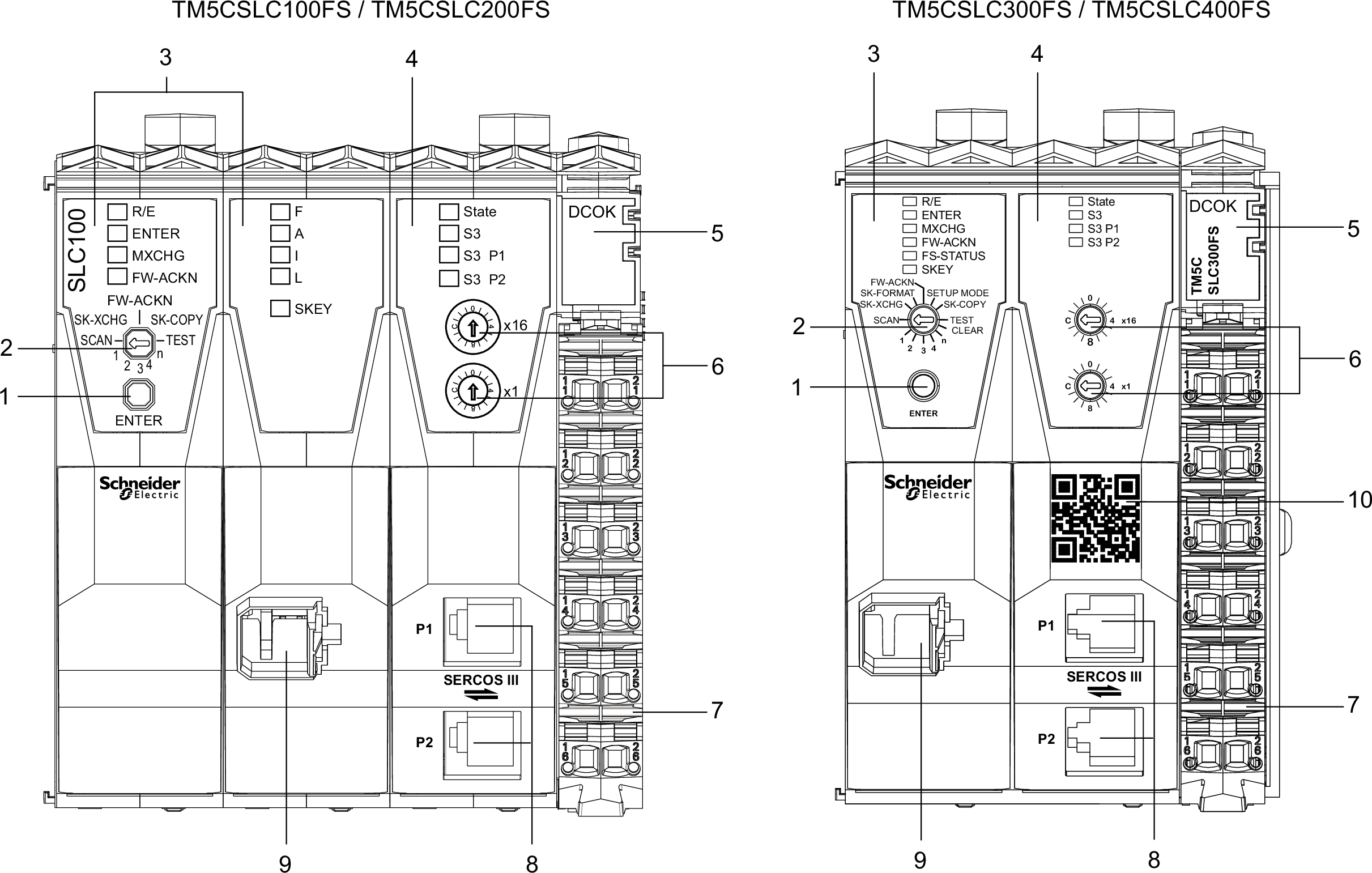

Die folgende Abbildung zeigt die Betriebs- und Anschlussselemente:
|
Nr. |
Beschreibung |
Funktion |
|---|---|---|
|
1 |
Bestätigungstaste |
Bestätigen einer Funktion |
|
2 |
Auswahlschalter |
Beschreibung der Funktionen des Ausswahlschalters |
|
3 |
Logikprozessor |
LED-Anzeigen des Logikprozessors |
|
4 |
Schnittstelle des Sercos III |
Sercos III-Schnittstelle |
|
5 |
Integrierte Spannungsversorgung |
Integrierte Spannungsversorgung |
|
6 |
Sercos-Adressierungsschalter |
Sercos-Adresse |
|
7 |
Klemmenleiste für die Spannungsversorgung des Safety Logic Controller |
Beschreibung der sicherheitsbezogenen Klemmenleiste |
|
8 |
Sercos III-Verbindung mit 2 x RJ45 |
Sercos III-RJ45-Ports |
|
9 |
Steckplatz für Speicherstick |
Safety Logic Controller - Speicherstick |
|
10 |
QR-Code |
Durch Scannen des QR-Codes wird die produktspezifische Website von Schneider Electric geöffnet. |
Diese Komponenten ermöglichen Ihnen die Ausführung folgender Vorgänge:
-
Bestätigen des Modulaustauschs
-
Bestätigen der Firmwareaktualisierung
-
Bestätigen des Austauschs des Speichersticks, evtl. inklusive Übernahme der Modulkonfiguration vom vorherigen Speicherstick
-
Unterstützung für den Austausch des Safety Logic Controller
Weitere Informationen finden Sie unter Modicon TM5 Safety Logic Controller TM5CSLC•00FS - Hardwarehandbuch.
