TM5SPDG12F - Beschreibung
Wichtige Kenndaten
Das TM5SPDG12F CDM stellt 12 0-VDC-Klemmenverbindungen vom 24-VDC-E/A-Leistungssegment zur Verfügung; dies bietet zusätzliche Verdrahtungsmöglichkeiten für Sensoren und Aktoren.
Das Modul ist mit einer auswechselbaren Sicherung zwischen dem 0-VDC-Potential an der Klemmenleiste und der 0-VDC-Spannung des 24-VDC-E/A-Leistungssegments ausgestattet. Der jeweilige Zustand der Sicherung kann aus den Status-LEDs sowie der Registerkarte für die E/A-Zuordnung in der EcoStruxure Machine Expert Software ersehen werden.
In der nachstehenden Tabelle werden die wichtigsten Merkmale des Elektronikmoduls TM5SPDG12F aufgeführt:
|
Wichtige Kenndaten |
||
|---|---|---|
|
Versorgungsquelle |
24-VDC-E/A-Leistungssegment |
|
|
Typ der gemeinsamen Anschlüsse |
0 VDC |
24 VDC |
|
Anzahl der gemeinsamen Anschlüsse |
12 |
0 |
Bestellinformationen

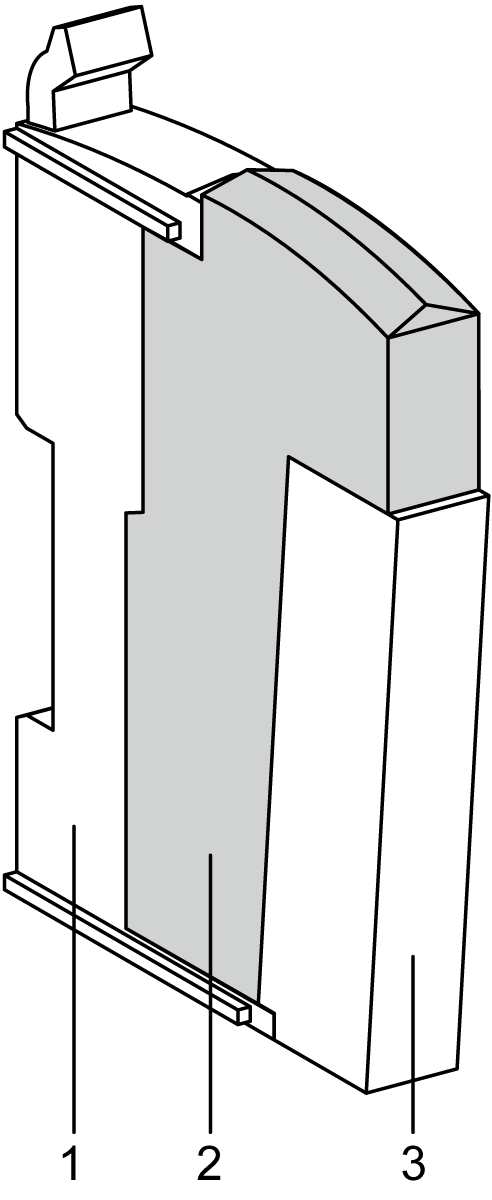

Die folgende Abbildung und Tabelle enthalten die Bestellreferenzen der Komponenten zur Erstellung einer Slice mit dem TM5SPDG12F:
|
Nummer |
Modellnummer |
Beschreibung |
Farbe |
|---|---|---|---|
|
1 |
TM5ACBM11 oder TM5ACBM15 |
Busbasis (Grundträger) Buseinheit mit Adresseneinstellung |
Weiß Weiß |
|
2 |
TM5SPDG12F |
Elektronikmodul |
Weiß |
|
3 |
TM5ACTB12 |
12-polige Klemmenleiste |
Weiß |
Status-LEDs

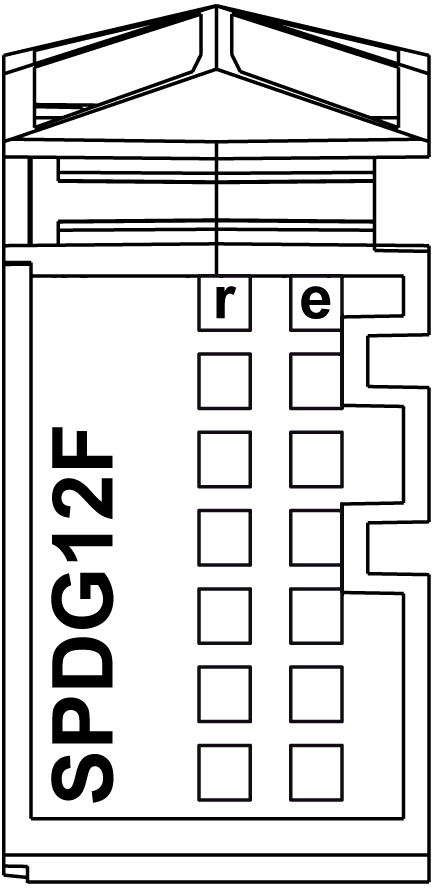

Die folgende Abbildung zeigt die Status-LEDs des Moduls TM5SPDG12F:
In der nachstehenden Tabelle werden die Status-LEDs des Moduls TM5SG12F beschrieben:
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
r |
Grün |
Aus |
Modulversorgung nicht angeschlossen |
|
Einmaliges Blinken |
Reset-Status |
||
|
Blinken |
Status Vorbereitung auf Betrieb |
||
|
Ein |
RUN-Zustand |
||
|
e- |
Rot |
Aus |
Kein Fehler erkannt oder Modulversorgung nicht angeschlossen |
|
Ein |
Erkannter Fehler oder Reset-Zustand |
||
|
Einmaliges Blinken |
Sicherung durchgebrannt oder nicht vorhanden |
||
|
e+r |
Leuchten Rot / Einmaliges Blinken Grün |
Ungültige Firmware |
|
