Erweiterung des TM5-System

Erweitern des TM5-Systems

Wenn Sie zusätzliche Slices hinzufügen möchten, müssen Sie zuvor die gesamte Stromzufuhr unterbrechen.

 GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER EINES LICHTBOGENS
  • Trennen Sie alle Geräte, einschließlich der angeschlossenen Komponenten, vor der Entfernung von Abdeckungen oder Türen sowie vor der Installation oder Entfernung von Zubehörteilen, Hardware, Kabeln oder Drähten von der Spannungsversorgung, ausgenommen unter den im jeweiligen Hardwarehandbuch für diese Geräte angegebenen Bedingungen.
  • Verwenden Sie stets ein genormtes Spannungsprüfgerät, um festzustellen, ob die Spannungsversorgung wirklich abgeschaltet ist.
  • Bringen Sie alle Abdeckungen, Zubehörteile, Hardware, Kabel und Drähte wieder an, sichern Sie sie und vergewissern Sie sich, dass eine ordnungsgemäße Erdung vorhanden ist, bevor Sie die Spannungszufuhr zum Gerät einschalten.
  • Dieses Gerät und jegliche zugehörigen Produkte dürfen nur mit der angegebenen Spannung betrieben werden.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
  • Verwenden Sie mit diesem Gerät nur von Schneider Electric genehmigte Software.
  • Aktualisieren Sie Ihr Anwendungsprogramm jedes Mal, wenn Sie die physische Hardwarekonfiguration ändern.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Im folgenden Verfahren wird die Vorgehensweise zur Erweiterung des TM5-Systems beschrieben:

Schritt

Aktion

1

Unterbrechen Sie die gesamte Stromversorgung zum Steuerungssystem.

2

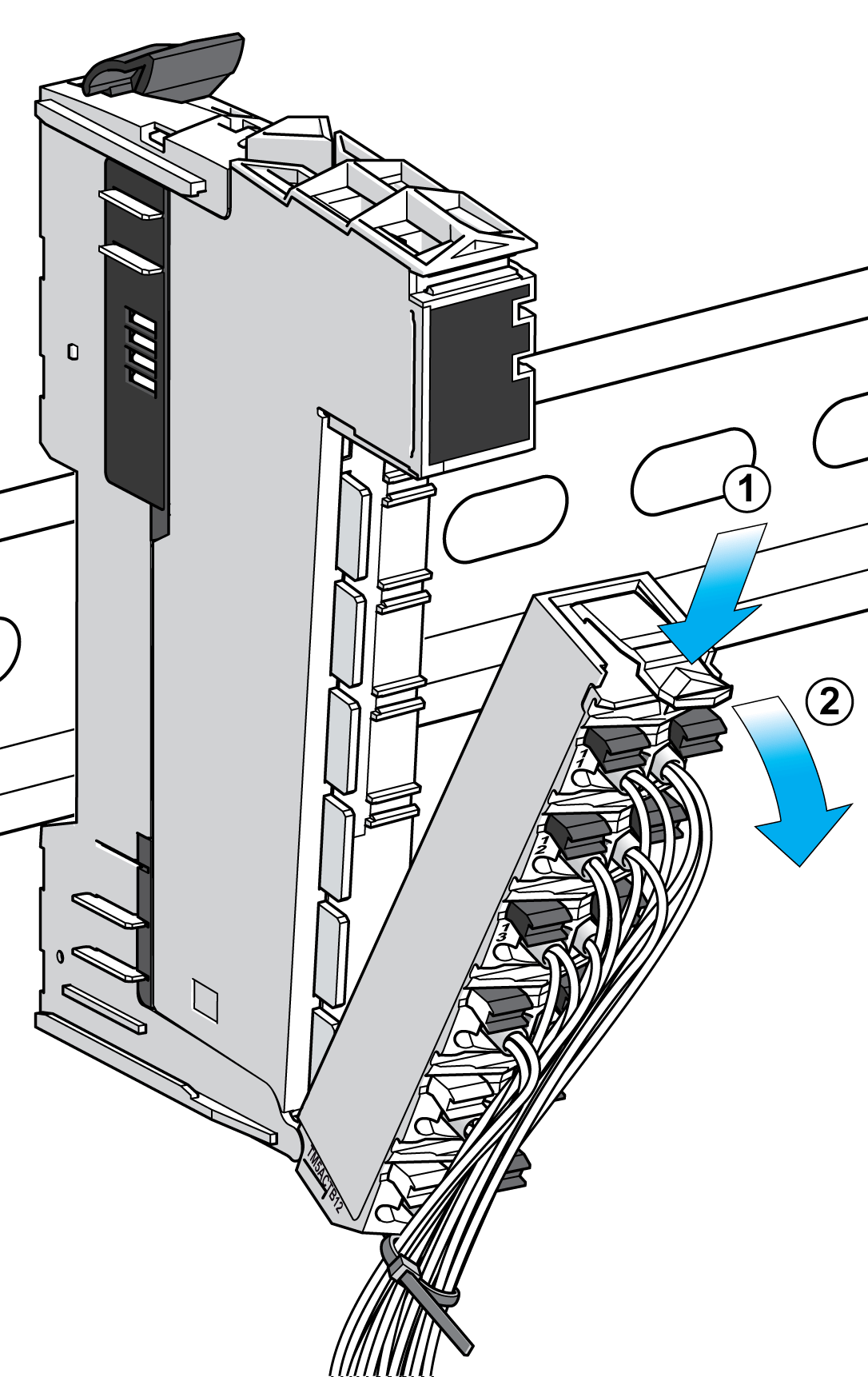

Entfernen Sie die Klemmenleiste von der Slice ganz rechts:

  • Drücken Sie den Sicherungshebel an der Klemmenleiste nach unten.

  • Drehen Sie die Klemmenleiste nach außen und unten.

3

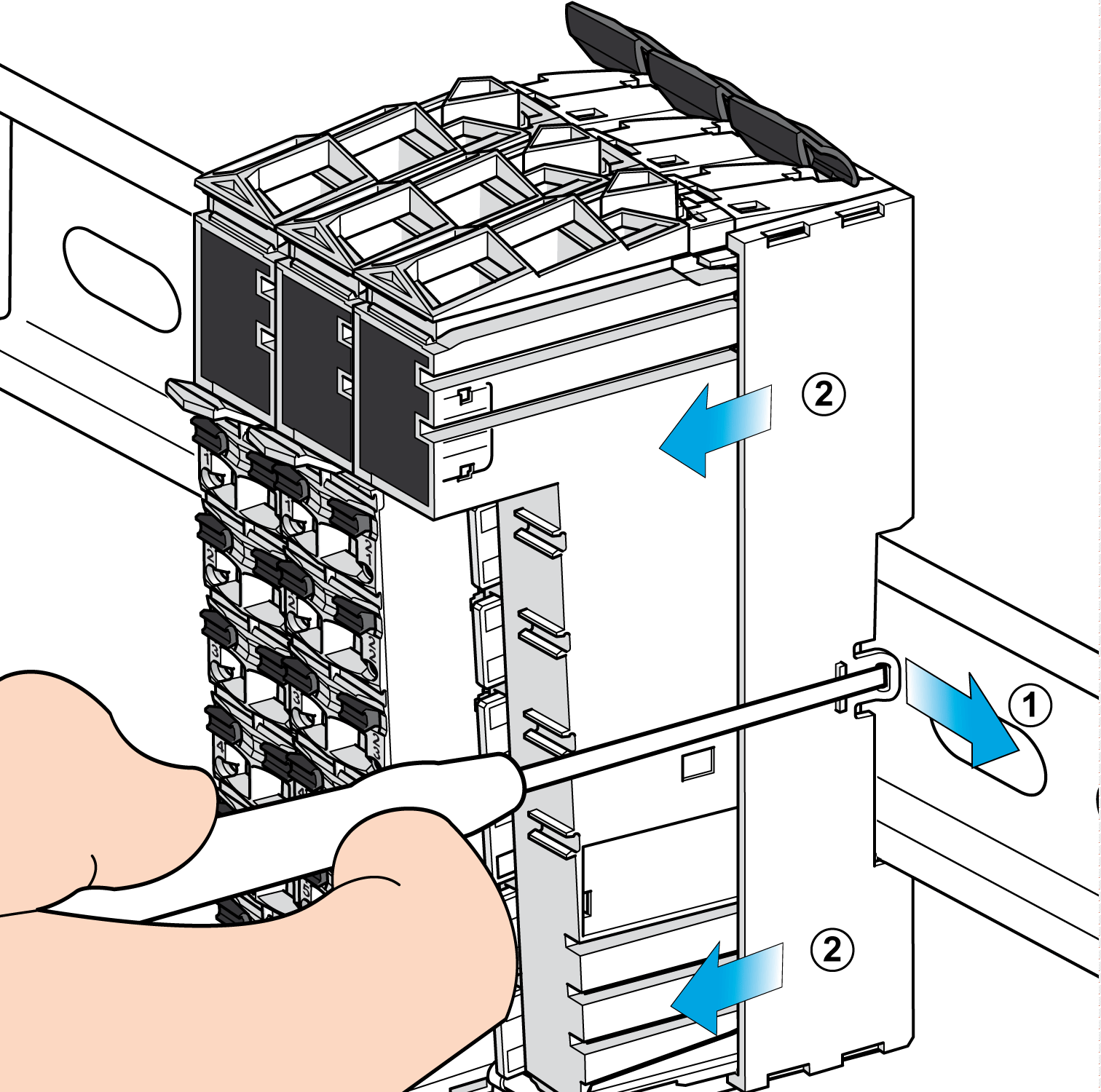

Entfernen Sie die Klemmenleiste von der Slice rechts außen:

  • Haken Sie die Sicherungsklammer des rechten Sicherungsblechs mithilfe eines Schraubendrehers aus.

  • Ziehen Sie das Sicherungsblech von der Busbasis und dem Elektronikmodul ab.

4

Installieren Sie die Erweiterungsmodule entsprechend Ihrem Erweiterungslayout gemäß der Beschreibung in den Installationsverfahren für Slices oder kompakte E/A.

Montieren Sie die in Schritt 2 entfernte Klemmenleiste.

5

Montieren Sie das rechte Sicherungsblech auf dem Erweiterungsmodul ganz rechts in Ihrer neuen Konfiguration.
