Abmessungen für Motoren mit Einkabelanschluss

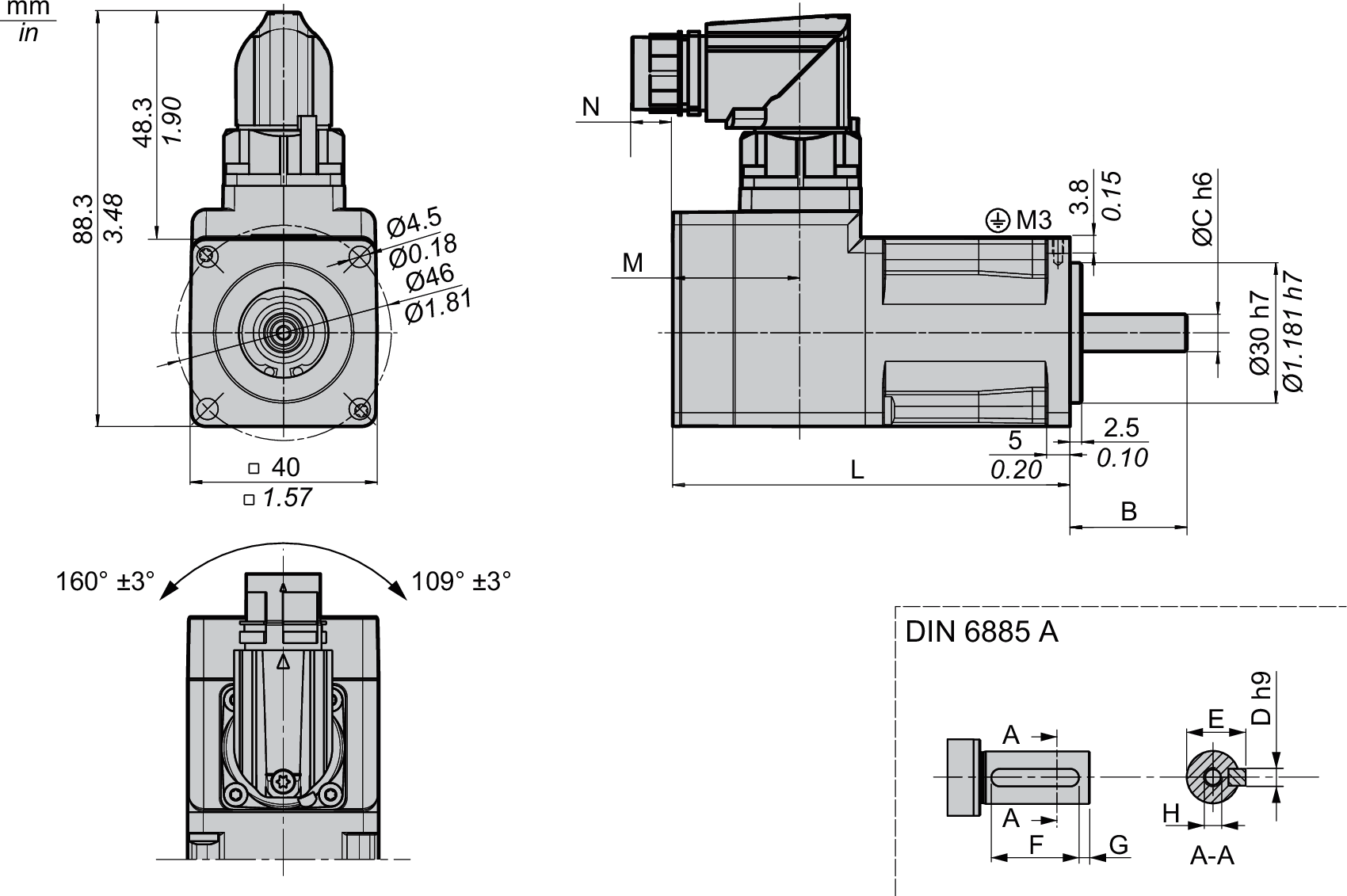

SH3040
|
Merkmal |
Einheit |
Wert |
||
|---|---|---|---|---|
|
SH30401 |
SH30402 |
|||
|
L |
Länge ohne Haltebremse |
mm (in) |
84,9 (3.34) |
104,9 (4.13) |
|
L |
Länge mit Haltebremse |
mm (in) |
110,9 (4.37) |
130,9 (5.15) |
|
M |
Weg ohne Haltebremse |
mm (in) |
27,4 (1.08) |
27,4 (1.08) |
|
M |
Weg mit Haltebremse |
mm (in) |
35,9 (1.41) |
35,9 (1.41) |
|
N |
Weg ohne Haltebremse |
mm (in) |
8,9 (0.35) |
8,9 (0.35) |
|
N |
Weg mit Haltebremse |
mm (in) |
0,4 (0.02) |
0,4 (0.02) |
|
B |
Länge der Welle |
mm (in) |
25 (0.98) |
25 (0.98) |
|
C |
Wellendurchmesser |
mm (in) |
8 (0.31) |
8 (0.31) |
|
D |
Breite der Passfeder |
mm (in) |
3 (0.12) |
3 (0.12) |
|
E |
Breite der Welle mit Passfeder |
mm (in) |
9,2 (0.36) |
9,2 (0.36) |
|
F |
Länge der Passfeder |
mm (in) |
12 (0.47) |
12 (0.47) |
|
G |
Abstand Passfeder zum Wellenende |
mm (in) |
4 (0.16) |
4 (0.16) |
|
H |
Innengewinde der Welle |
DIN 332 DS M3 x 9 |
DIN 332 DS M3 x 9 |
|
|
Passfeder |
DIN 6885-A3x3x12 |
DIN 6885-A3x3x12 |
||

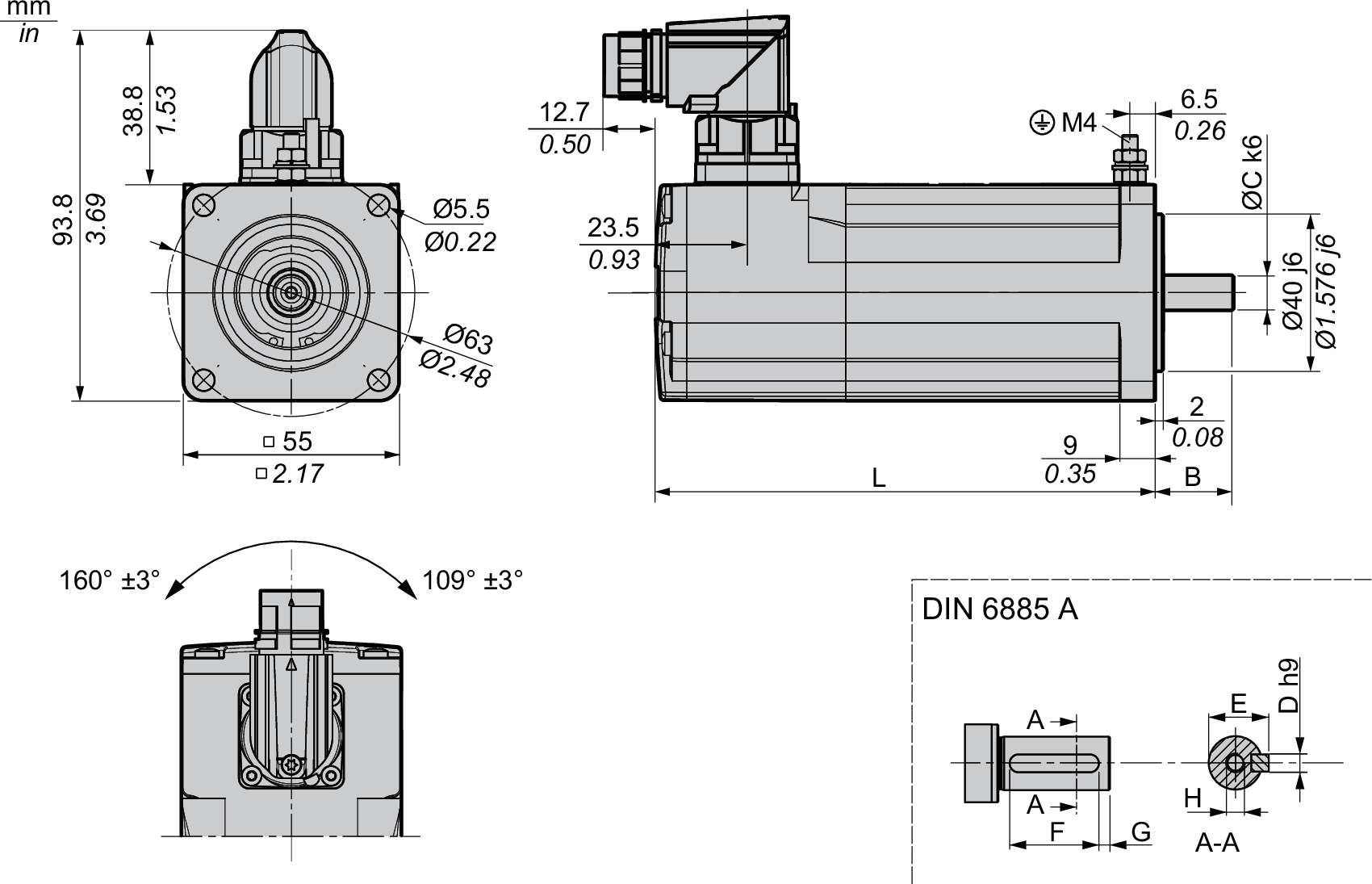

SH3055
|
Merkmal |
Einheit |
Wert |
|||
|---|---|---|---|---|---|
|
SH30551 |
SH30552 |
SH30553 |
|||
|
L |
Länge ohne Haltebremse |
mm (in) |
132,5 (5.22) |
154,5 (6.08) |
176,5 (6.95) |
|
L |
Länge mit Haltebremse |
mm (in) |
159 (6.26) |
181 (7.13) |
203 (7.99) |
|
B |
Länge der Welle |
mm (in) |
20 (0.79) |
20 (0.79) |
20 (0.79) |
|
C |
Wellendurchmesser |
mm (in) |
9 (0.35) |
9 (0.35) |
9 (0.35) |
|
D |
Breite der Passfeder |
mm (in) |
3 (0.12) |
3 (0.12) |
3 (0.12) |
|
E |
Breite der Welle mit Passfeder |
mm (in) |
10,2 (0.4) |
10,2 (0.4) |
10,2 (0.4) |
|
F |
Länge der Passfeder |
mm (in) |
12 (0.47) |
12 (0.47) |
12 (0.47) |
|
G |
Abstand Passfeder zum Wellenende |
mm (in) |
4 (0.16) |
4 (0.16) |
4 (0.16) |
|
H |
Innengewinde der Welle |
DIN 332-D M3 |
DIN 332-D M3 |
DIN 332-D M3 |
|
|
Passfeder |
DIN 6885-A3x3x12 |
DIN 6885-A3x3x12 |
DIN 6885-A3x3x12 |
||

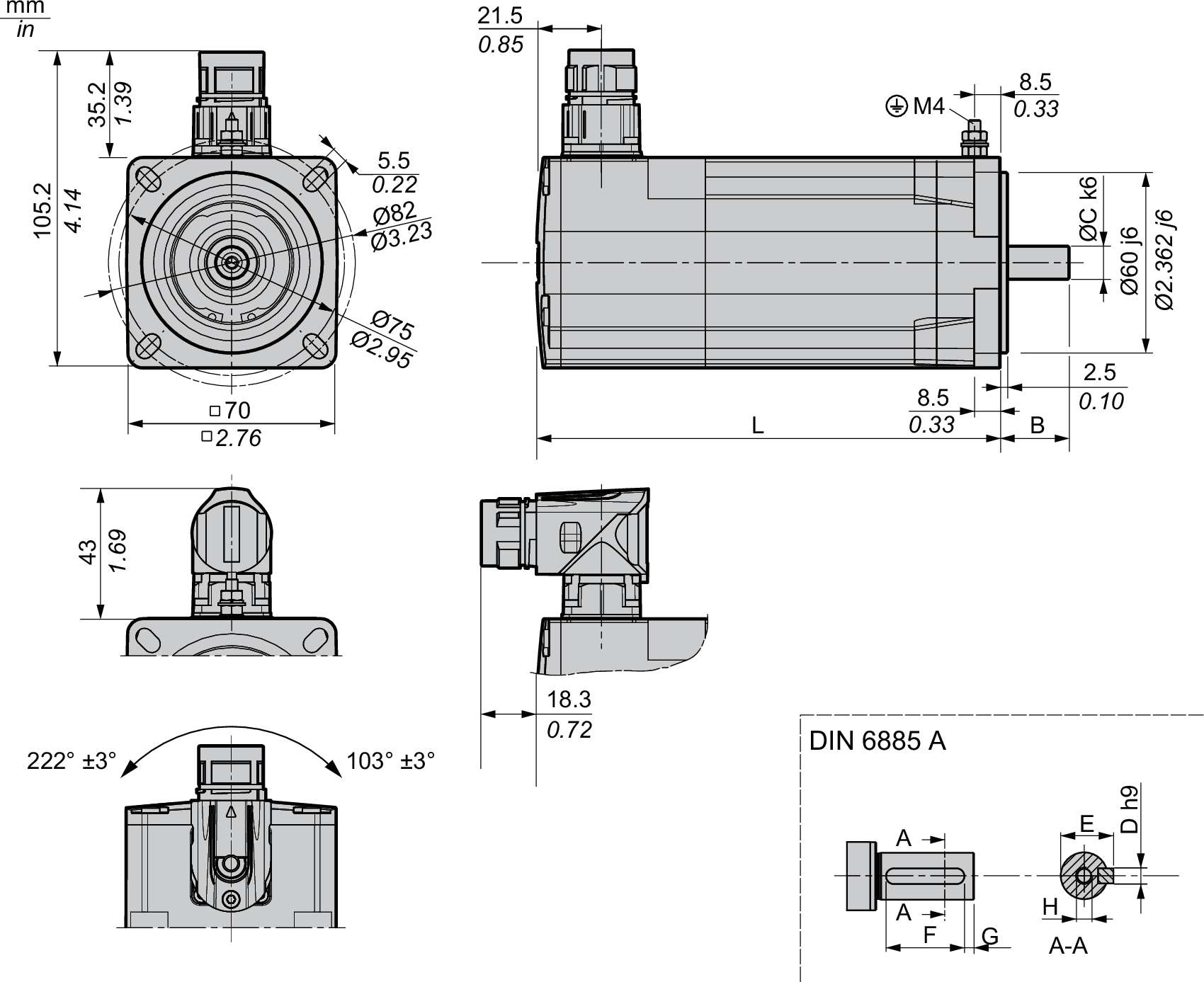

SH3070
|
Merkmal |
Einheit |
Wert |
|||
|---|---|---|---|---|---|
|
SH30701 |
SH30702 |
SH30703 |
|||
|
L |
Länge ohne Haltebremse |
mm (in) |
154 (6.06) |
187 (7.36) |
220 (8.66) |
|
L |
Länge mit Haltebremse |
mm (in) |
180 (7.09) |
213 (8.39) |
246 (9.69) |
|
B |
Länge der Welle |
mm (in) |
23 (0.91) |
23 (0.91) |
30 (1.18) |
|
C |
Wellendurchmesser |
mm (in) |
11 (0.43) |
11 (0.43) |
14 (0.55) |
|
D |
Breite der Passfeder |
mm (in) |
4 (0.16) |
4 (0.16) |
5 (0.2) |
|
E |
Breite der Welle mit Passfeder |
mm (in) |
12,5 (0.49) |
12,5 (0.49) |
16 (0.63) |
|
F |
Länge der Passfeder |
mm (in) |
18 (0.71) |
18 (0.71) |
20 (0.79) |
|
G |
Abstand Passfeder zum Wellenende |
mm (in) |
2,5 (0.1) |
2,5 (0.1) |
5 (0.2) |
|
H |
Innengewinde der Welle |
DIN 332-D M4 |
DIN 332-D M4 |
DIN 332-D M5 |
|
|
Passfeder |
DIN 6885-A4x4x18 |
DIN 6885-A4x4x18 |
DIN 6885-A4x4x20 |
||

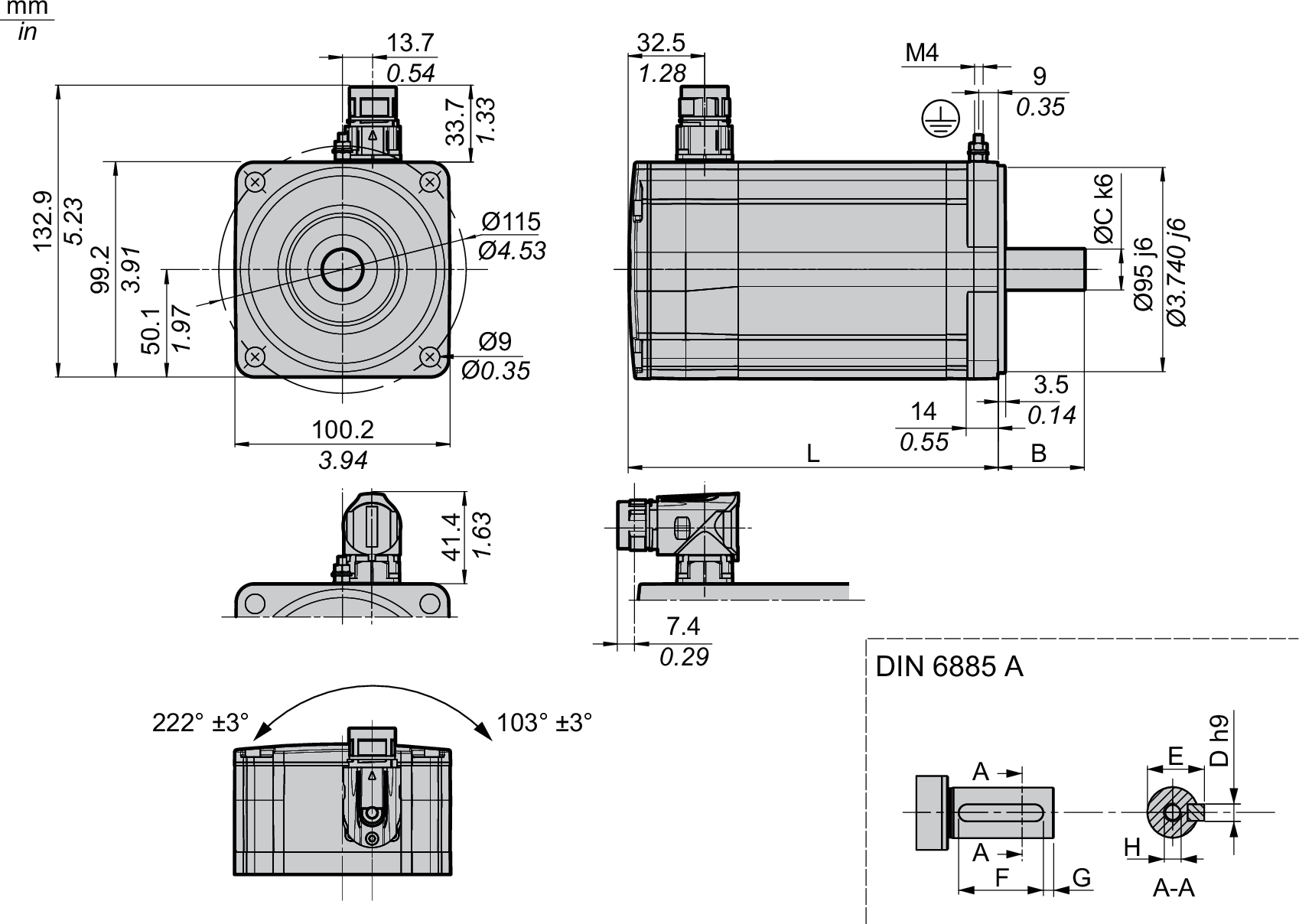

SH3100
|
Merkmal |
Einheit |
Wert |
||||
|---|---|---|---|---|---|---|
|
SH31001 |
SH31002 |
SH31003 |
SH31004 |
|||
|
L |
Länge ohne Haltebremse |
mm (in) |
168,5 (6.63) |
204,5 (8.05) |
240,5 (9.47) |
276,5 (10.89) |
|
L |
Länge mit Haltebremse |
mm (in) |
199,5 (7.85) |
235,5 (9.27) |
271,5 (10.69) |
307,5 (12.11) |
|
B |
Länge der Welle |
mm (in) |
40 (1.57) |
40 (1.57) |
40 (1.57) |
50 (1.97) |
|
C |
Wellendurchmesser |
mm (in) |
19 (0.75) |
19 (0.75) |
19 (0.75) |
24 (0.94) |
|
D |
Breite der Passfeder |
mm (in) |
6 (0.24) |
6 (0.24) |
6 (0.24) |
8 (0.31) |
|
E |
Breite der Welle mit Passfeder |
mm (in) |
21,5 (0.85) |
21,5 (0.85) |
21,5 (0.85) |
27 (1.06) |
|
F |
Länge der Passfeder |
mm (in) |
30 (1.18) |
30 (1.18) |
30 (1.18) |
40 (1.57) |
|
G |
Abstand Passfeder zum Wellenende |
mm (in) |
5 (0.2) |
5 (0.2) |
5 (0.2) |
5 (0.2) |
|
H |
Innengewinde der Welle |
DIN 332-D M6 |
DIN 332-D M6 |
DIN 332-D M6 |
DIN 332-D M8 |
|
|
Passfeder |
DIN 6885-A6x6x30 |
DIN 6885-A6x6x30 |
DIN 6885-A6x6x30 |
DIN 6885-A8x7x40 |
||

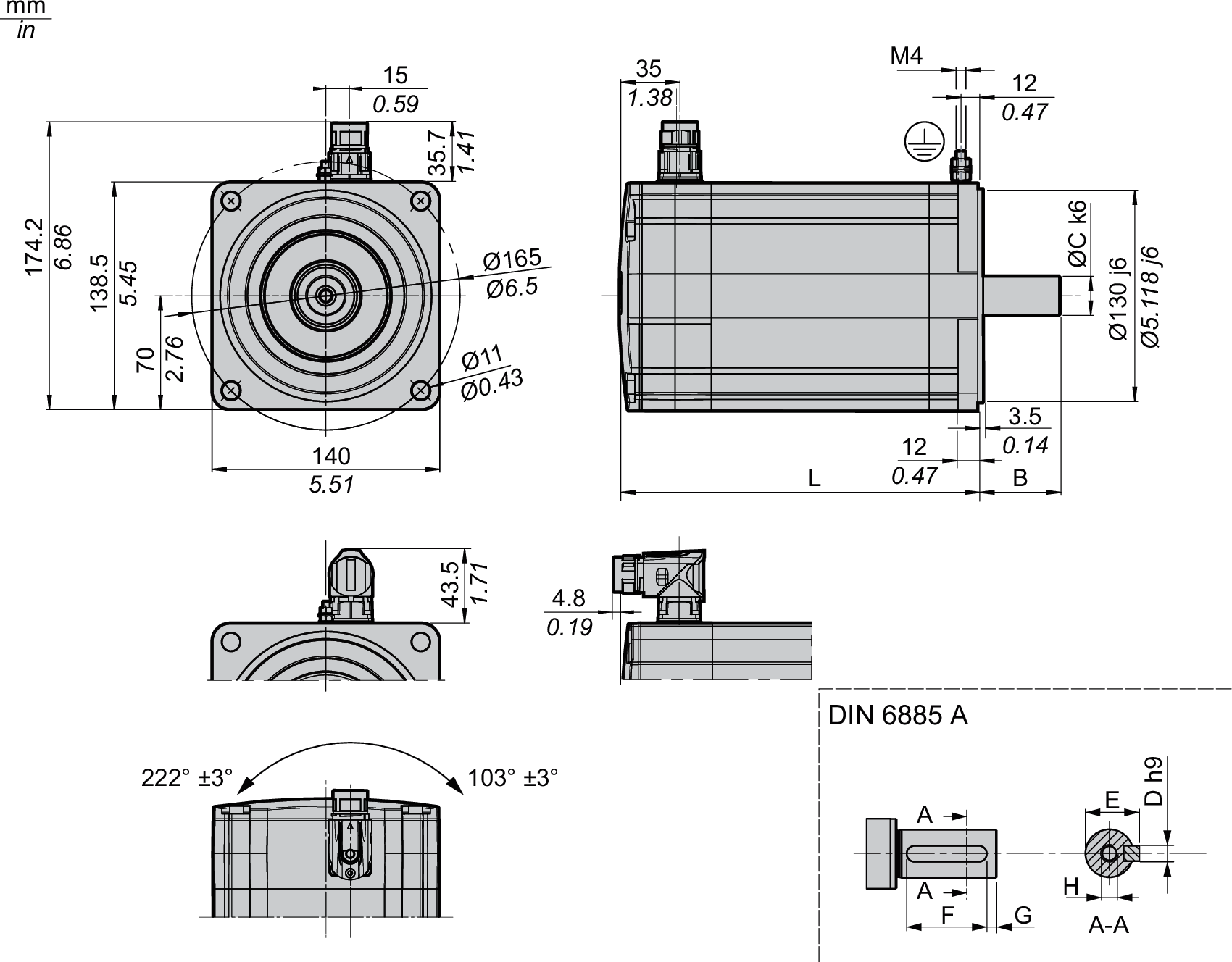

SH31401 und SH31402
|
Merkmal |
Einheit |
Wert |
||
|---|---|---|---|---|
|
SH31401 |
SH31402 |
|||
|
L |
Länge ohne Haltebremse |
mm (in) |
217,5 (8.56) |
272,5 (10.73) |
|
L |
Länge mit Haltebremse |
mm (in) |
255,5 (10.06) |
310,5 (12.22) |
|
B |
Länge der Welle |
mm (in) |
50 (1.97) |
50 (1.97) |
|
C |
Wellendurchmesser |
mm (in) |
24 (0.94) |
24 (0.94) |
|
D |
Breite der Passfeder |
mm (in) |
8 (0.31) |
8 (0.31) |
|
E |
Breite der Welle mit Passfeder |
mm (in) |
27 (1.06) |
27 (1.06) |
|
F |
Länge der Passfeder |
mm (in) |
40 (1.57) |
40 (1.57) |
|
G |
Abstand Passfeder zum Wellenende |
mm (in) |
5 (0.2) |
5 (0.2) |
|
H |
Innengewinde der Welle |
DIN 332-D M8 |
DIN 332-D M8 |
|
|
Passfeder |
DIN 6885-A8x7x40 |
DIN 6885-A8x7x40 |
||

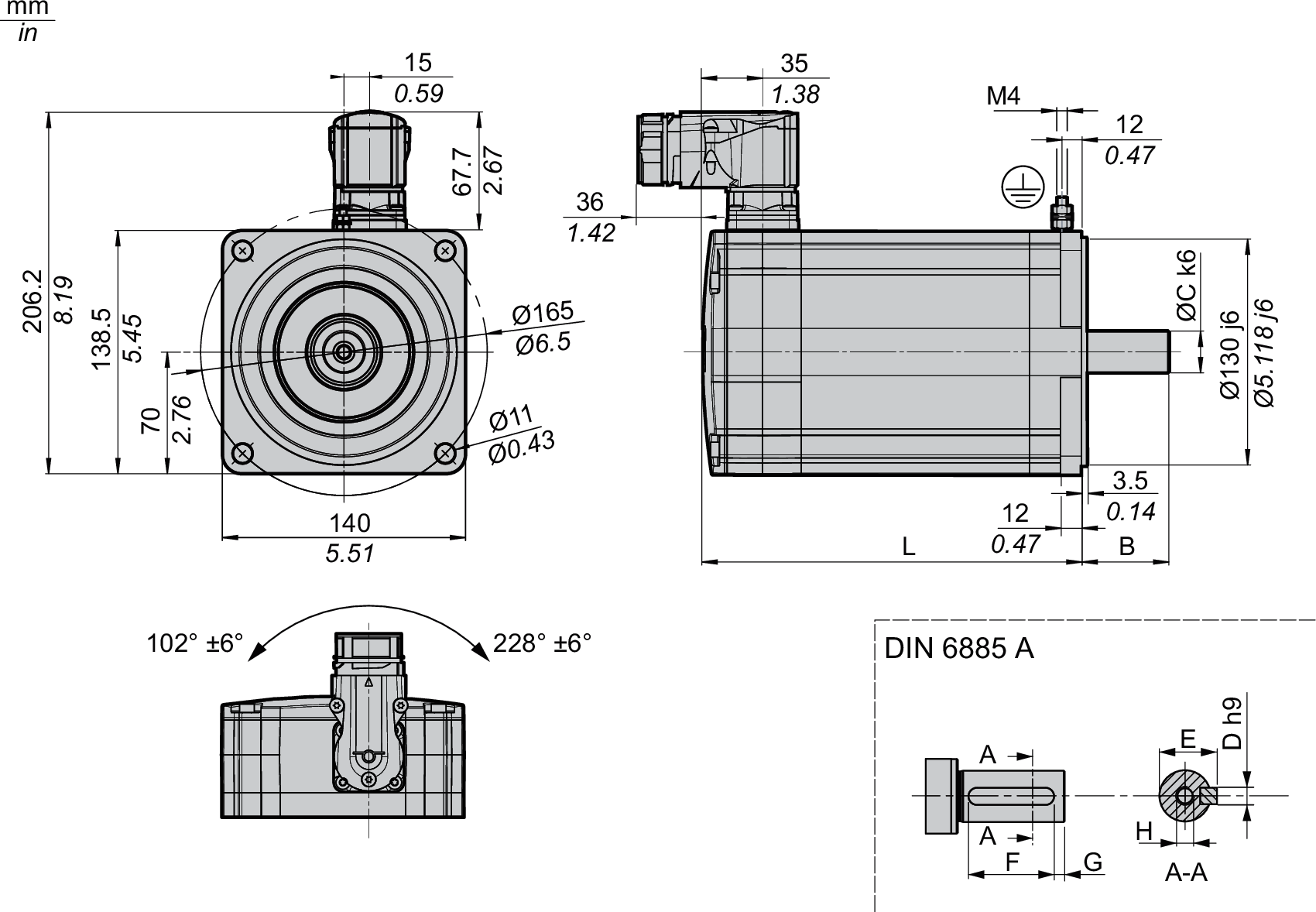

SH31403 und SH31404
|
Merkmal |
Einheit |
Wert |
||
|---|---|---|---|---|
|
SH31403 |
SH31404 |
|||
|
L |
Länge ohne Haltebremse |
mm (in) |
327,5 (12.89) |
382,5 (15.06) |
|
L |
Länge mit Haltebremse |
mm (in) |
365,5 (14.39) |
420,5 (16.56) |
|
B |
Länge der Welle |
mm (in) |
50 (1.97) |
50 (1.97) |
|
C |
Wellendurchmesser |
mm (in) |
24 (0.94) |
24 (0.94) |
|
D |
Breite der Passfeder |
mm (in) |
8 (0.31) |
8 (0.31) |
|
E |
Breite der Welle mit Passfeder |
mm (in) |
27 (1.06) |
27 (1.06) |
|
F |
Länge der Passfeder |
mm (in) |
40 (1.57) |
40 (1.57) |
|
G |
Abstand Passfeder zum Wellenende |
mm (in) |
5 (0.2) |
5 (0.2) |
|
H |
Innengewinde der Welle |
DIN 332-D M8 |
DIN 332-D M8 |
|
|
Passfeder |
DIN 6885-A8x7x40 |
DIN 6885-A8x7x40 |
||
