Anschluss des Moduls TM2DDO32UK
Das TM2DDO32UK ist ein 32-Kanal-Transistorausgangsmodul.
Das Modul ist mit einem MIL-Steckverbinder für den Anschluss von Ausgängen ausgestattet.
Siehe Verdrahtungsvorschriften.

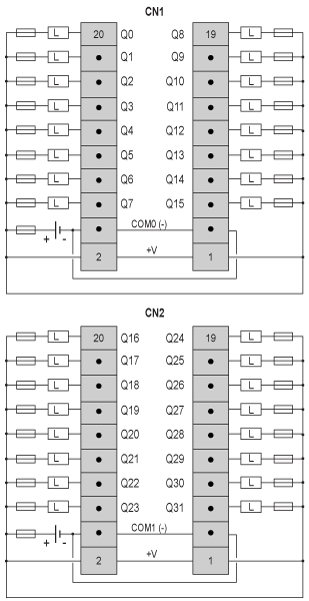

Das folgende Diagramm zeigt den Anschluss des Ausgangsmoduls und die Transistorausgangsverdrahtung.
oDie Klemmen CN1 und CN2 sind nicht intern zusammengeschaltet.
oDie COM0(-) Klemmen sind intern zusammengeschaltet.
oDie COM1(-) Klemmen sind intern zusammengeschaltet.
oDie +V Klemmen sind intern zusammengeschaltet.
oSchließen Sie eine Sicherung an, die für die Last geeignet ist (nicht mehr als 0,125 A an den Ausgängen und nicht mehr als 2 A an der Stromversorgung).
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
