Eigenschaften der Module TM3AI8/TM3AI8G
Einführung
In diesem Abschnitt werden die Eingangsmerkmale der Erweiterungsmodule TM3AI8/TM3AI8G beschrieben.
Siehe auch Umgebungskenndaten.
| WARNUNG | |
|---|---|
Abmessungen

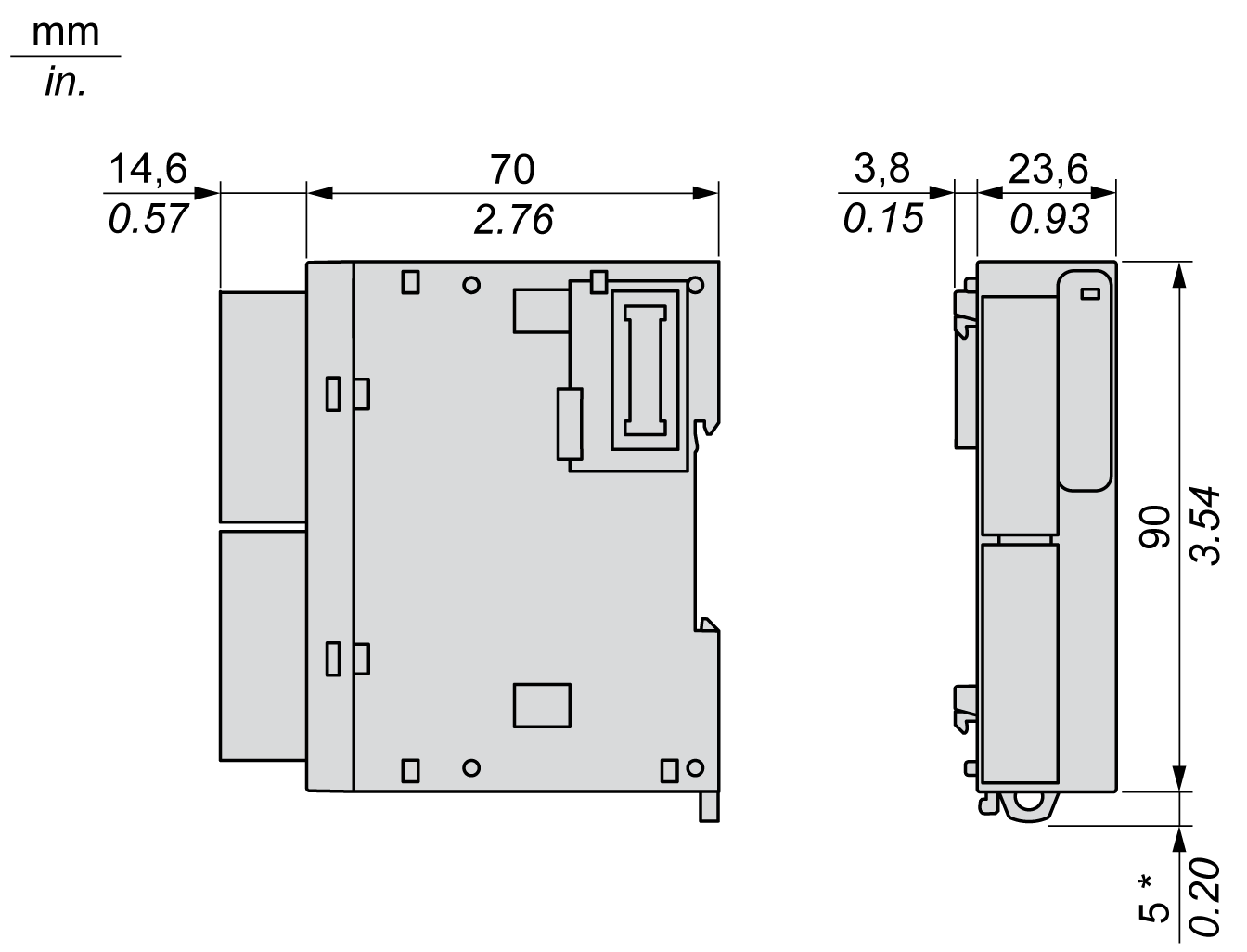

Die nachstehenden Abbildungen zeigen die äußeren Abmessungen der Erweiterungsmodule TM3AI8/TM3AI8G:
*8.5 mm (0.33 in.) bei herausgezogener Klemme.
Allgemeine Kenndaten
|
Merkmal |
Wert |
|---|---|
|
Versorgungsnennspannung |
24 VDC |
|
Gültiger Spannungsversorgungsbereich |
20,4 bis 28,8 VDC |
|
Steckverbinderhaltbarkeit (Ein-/Aussteckvorgänge) |
mindestens 100 Mal |
|
Stromaufnahme am internen 5-VDC-Bus |
35 mA (keine Last) 35 mA (volle Last) |
|
Stromaufnahme am internen 24-VDC-Bus |
0 mA |
|
Stromaufnahme an externer 24-VDC-Versorgung |
30 mA (keine Last) 40 mA (volle Last) |
Beschreibung
In der nachstehenden Tabelle werden die Eingangskenndaten der Erweiterungsmodule TM3AI8 / TM3AI8G aufgeführt:
|
Merkmal |
Wert |
||
|---|---|---|---|
|
Eingangsspannung |
Stromeingang |
||
|
Eingangsbereich |
0 bis 10 VDC -10 bis +10 VDC |
0 bis 20 mA 4 bis 20 mA 0 bis 20 mA erweitert 4 bis 20 mA erweitert |
|
|
Eingangsimpedanz |
1 MΩ min. |
50 Ω max. |
|
|
Abtastzeit |
1 ms pro freigeschalteten Kanal |
||
|
Eingangstyp |
Asymmetrischer Eingang |
||
|
Betriebsart |
Selbstabtastung |
||
|
Konvertierungsmodus |
Sigma Delta ADC |
||
|
Max. Genauigkeit bei 25 °C (77 °F) |
±0,2 % des Vollausschlags |
||
|
Temperaturabweichung |
±0,01 % des Vollausschlags |
||
|
Wiederholbarkeit nach Stabilisierungszeit |
±0,5 % des Vollausschlags |
||
|
Nichtlinearität |
±0,2 % des Vollausschlags |
||
|
Max. Eingangsabweichung |
±1,0 % des Vollausschlags |
||
|
Auflösung |
12 Bit oder 11 Bit + Vorzeichen (4096 Punkte) |
||
|
Eingangswert von LSB |
0,153 mV (Bereich 0.. 10 VDC) 0,305 mV (Bereich -10.. +10 VDC) |
0,305 µA (Bereich 0...20 mA) 0,244 µA (Bereich 4...20 mA) |
|
|
Datentyp im Anwendungsprogramm |
Skalierbar von –32768 bis 32767 |
||
|
Erkennung von Eingangsdaten außerhalb des gültigen Bereichs |
Ja |
||
|
Rauschwiderstand |
Max. temporäre Abweichung bei elektrischen Störaussendungen |
Maximal ±4 %, wenn eine EMV-Störaussendung an die Netz- und E/A-Verdrahtung angelegt wird. |
|
|
Kabel |
Paarig verdrilltes, geschirmtes Kabel, max. 30 m |
||
|
Nebensprechen |
Max. 1 LSB |
||
|
Isolation |
Zwischen externer Spannungsversorgung und Eingängen |
1500 VAC |
|
|
Zwischen Eingängen und internen Logikschaltungen |
500 VAC |
||
|
Maximal dauerhaft zulässige Überlast (kein Schaden) |
13 VDC |
40 mA |
|
|
Eingangsfilter |
Softwarefilter: 0 bis 10 s (pro Einheit von 0,01 s) |
||
|
Verhalten bei ausgeschalteter externer Spannungsversorgung |
Eingangswert ist 0 Das Fehler-Statusbit für die externe Spannungsversorgung ist EIN. |
||
