Physische Beschreibung
Einführung
In diesem Abschnitt werden die physischen Merkmale der TM3-Module beschrieben. Je nach Referenz bieten die Module Unterstützung für einen oder zwei verschiedene Anschlusstypen:
-
Abnehmbare Schraub- oder Federklemmenleiste
-
Anschluss HE10 (MIL 20)
TM3 mit abnehmbarer Schraub- oder Federklemmenleiste

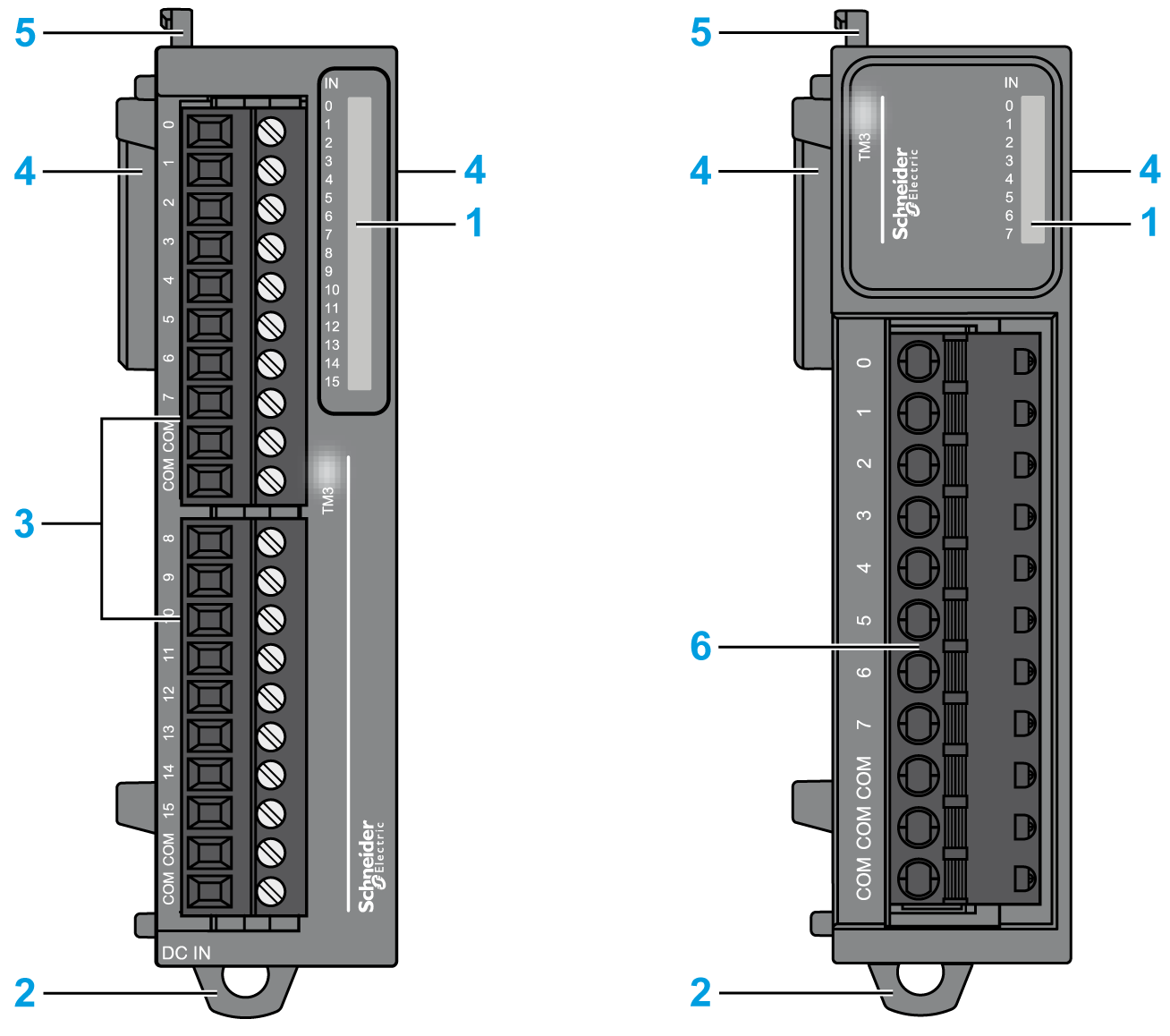

Die nachstehende Abbildung zeigt die Hauptelemente eines TM3-Erweiterungsmoduls mit abnehmbarer Schraub- oder Federklemmenleiste:
In dieser Tabelle werden die Hauptelemente der oben gezeigten TM3-Erweiterungsmodule beschrieben:
|
Bezeichnung |
Element |
|
|---|---|---|
|
1 |
LEDs für die Anzeige des E/A-Kanalstatus |
|
|
2 |
Halteclip für Tragschiene (DIN-Schiene) 35 mm (1.38 in.). |
|
|
3 |
Abnehmbare Klemmenleiste |
|
|
4 |
Erweiterungsanschluss für TM3-E/A-Bus (einer an jeder Seite) |
|
|
5 |
Verriegelung zur Befestigung am vorangehenden Modul |
|
|
6 |
Abnehmbare Klemmenleiste |
|
TM3 mit Anschluss HE10 (MIL 20)

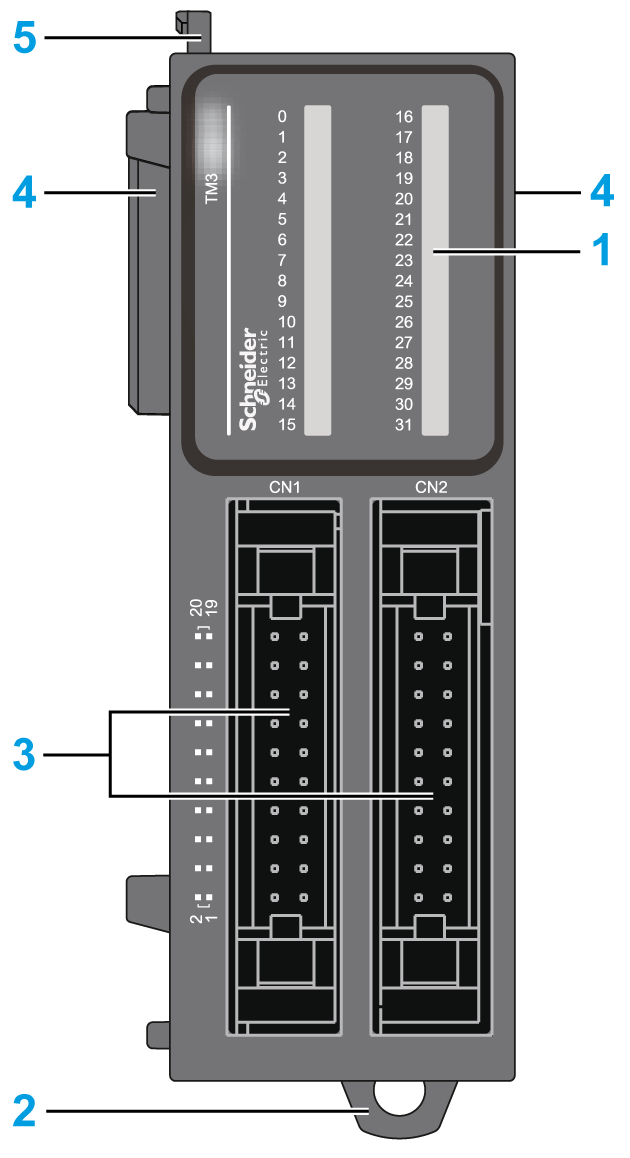

Die nachstehende Abbildung zeigt die Hauptelemente eines TM3-Erweiterungsmoduls mit Anschlussstecker HE10 (MIL 20):
In dieser Tabelle werden die Hauptelemente des oben gezeigten TM3-Erweiterungsmoduls beschrieben:
|
Bezeichnung |
Element |
|
|---|---|---|
|
1 |
LEDs für die Anzeige des E/A-Kanalstatus |
|
|
2 |
Halteclip für Tragschiene (DIN-Schiene) 35 mm (1.38 in.). |
|
|
3 |
HE10 (MIL 20)-Anschlussbuchse |
Kabelliste |
|
4 |
Erweiterungsanschluss für TM3-E/A-Bus (einer an jeder Seite) |
|
|
5 |
Verriegelung zur Befestigung am vorangehenden Modul |
|
