TM3DI8 / TM3DI8G Verdrahtungsplan
Einführung
Diese Erweiterungsmodule sind mit einer integrierten, abnehmbaren Schraub- oder Federklemmenleiste für die Verbindung von Eingängen und Spannungsversorgung ausgestattet.
Verdrahtungsplan

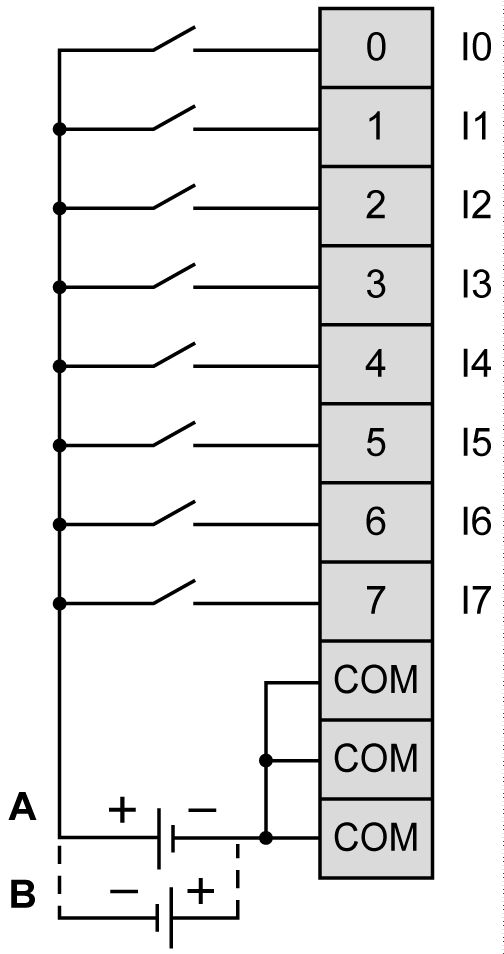

Die folgende Abbildung zeigt die Verbindung zwischen den Eingängen, den Sensoren und ihren gemeinsamen Leitungen:
Die 3 COM-Klemmen sind intern angeschlossen.
A Sink-Verdrahtung (Strom ziehend – positive Logik)
B Source-Verdrahtung (Strom liefernd – negative Logik)
Weitere Informationen über die 24-V-Spannungsversorgung finden Sie unter Kenndaten der DC-Spannungsversorgung.
