Verdrahtungsplan für die Module TM3DM24R/TM3DM24RG
Einführung
Diese Erweiterungsmodule sind mit einer integrierten, abnehmbaren Schraub- oder Federklemmenleiste für die Verbindung von Eingängen, Ausgängen und Spannungsversorgung ausgestattet.
Verdrahtungsplan

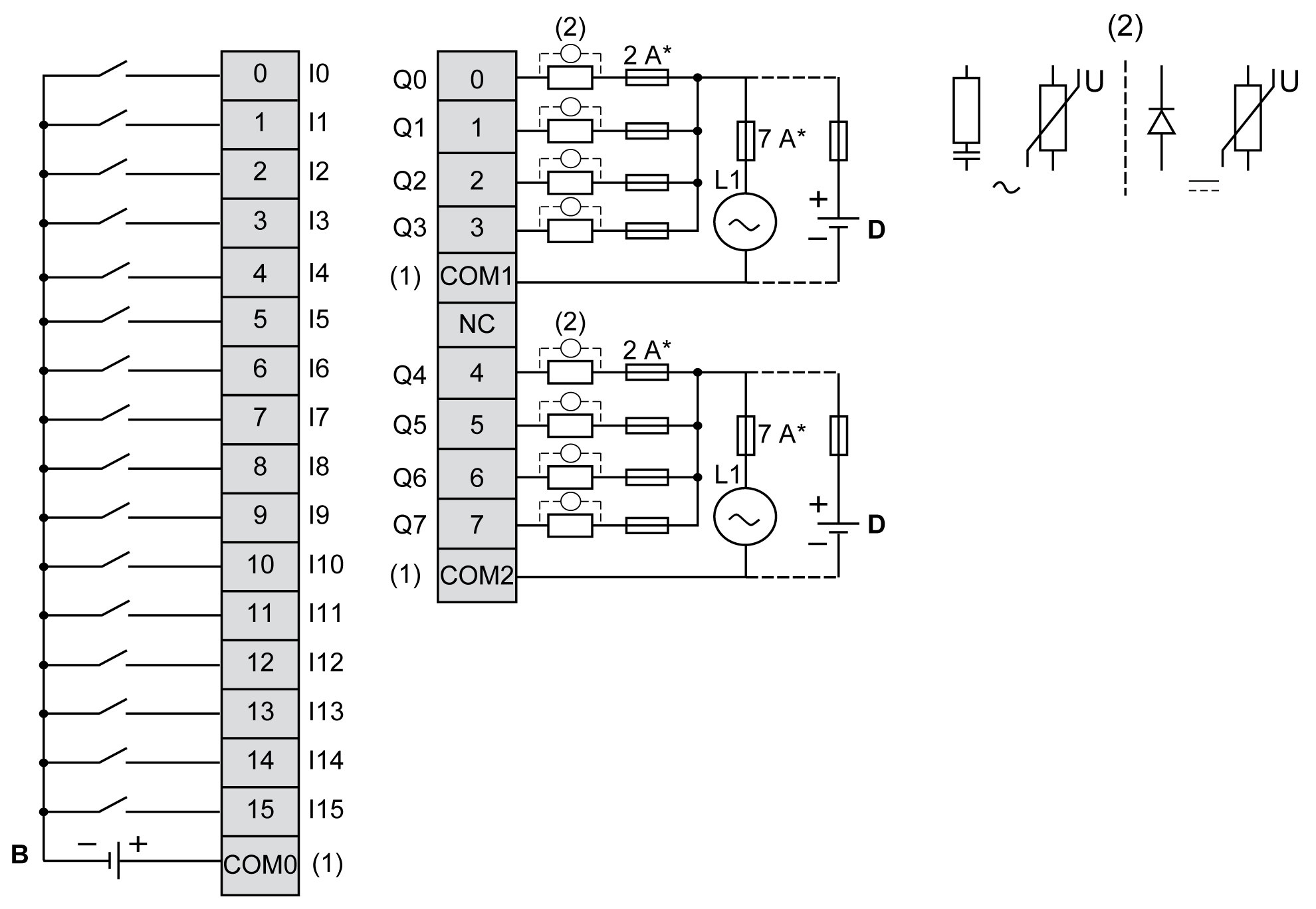

Die folgende Abbildung zeigt die Verbindungen zwischen den Ein- und Ausgängen, den Sensoren und Aktoren sowie ihren gemeinsamen Leitungen für eine postive Logik:
* Sicherung Typ T
(1) Die Klemmen COM0, COM1 und COM2 sind nicht intern angeschlossen.
(2) Schließen Sie zur Erhöhung der Lebensdauer der Kontakte und zum Schutz vor Schäden durch induktive Lasten parallel zu jeder induktiven Gleichstromlast eine freilaufende Diode bzw. parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied oder einen Varistor für jeden Lasttyp an.
C Source-Verdrahtung (Strom liefernd – positive Logik)
Die folgende Abbildung zeigt die Verbindungen zwischen den Ein- und Ausgängen, den Sensoren und Aktoren sowie ihren gemeinsamen Leitungen für eine negative Logik:
* Sicherung Typ T
(1) Die Klemmen COM0, COM1 und COM2 sind nicht intern angeschlossen.
(2) Schließen Sie zur Erhöhung der Lebensdauer der Kontakte und zum Schutz vor Schäden durch induktive Lasten parallel zu jeder induktiven Gleichstromlast eine freilaufende Diode bzw. parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied oder einen Varistor für jeden Lasttyp an.
D Sink-Verdrahtung (Strom ziehend – negative Logik)
Weitere Informationen über die 24-V-Spannungsversorgung finden Sie unter Kenndaten der DC-Spannungsversorgung.
