Verdrahtungspläne für das Modul TM3DI16K
Einführung
Das Erweiterungsmodul ist mit einem integrierten Anschlussstecker HE10 (MIL 20) für die Verbindung von Eingängen und Spannungsversorgung ausgestattet.
Verdrahtungsplan mit Litzenkabeln mit frei liegenden Leitern

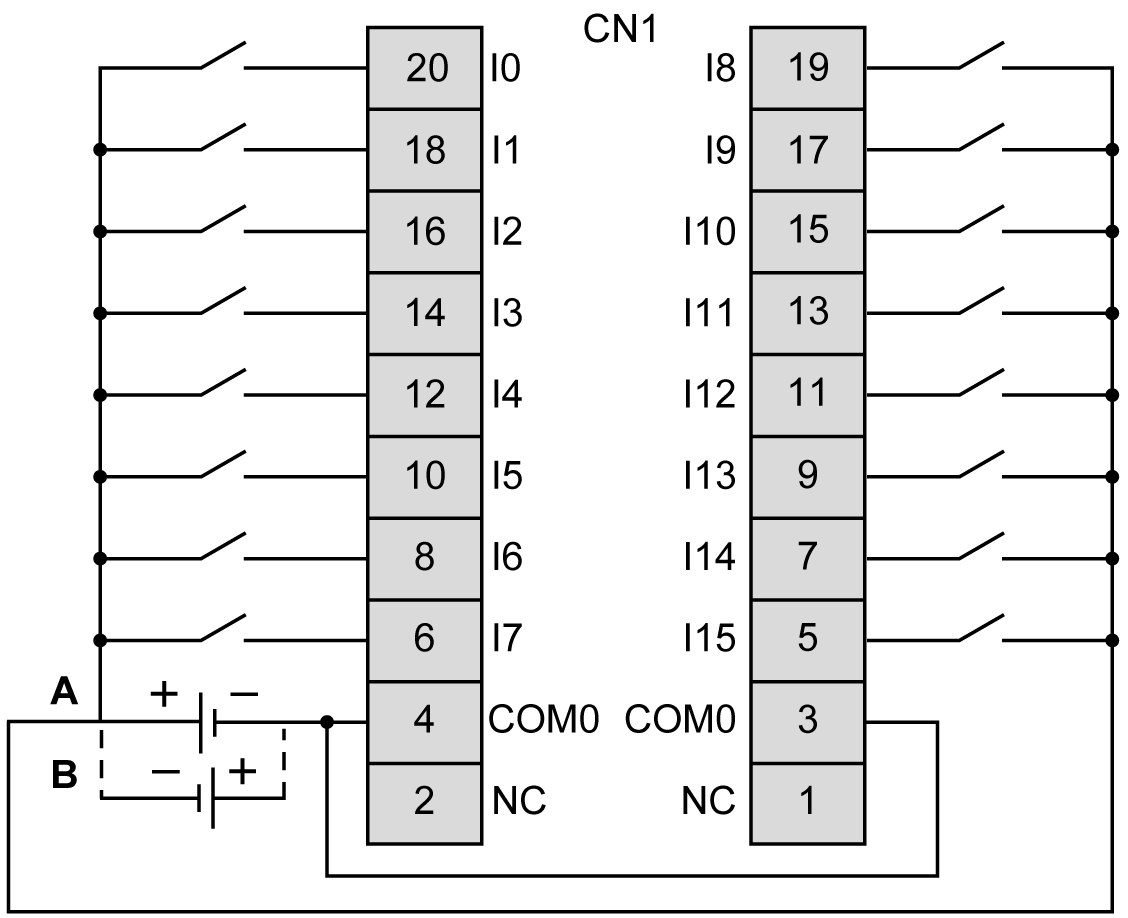

Die folgende Abbildung zeigt die Verbindung zwischen den Eingängen, den Sensoren und ihren gemeinsamen Leitungen:
Die COM0-Klemmen sind intern angeschlossen.
A Sink-Verdrahtung (Strom ziehend – positive Logik)
B Source-Verdrahtung (Strom liefernd – negative Logik)
Weitere Informationen über die 24-V-Spannungsversorgung finden Sie unter Kenndaten der DC-Spannungsversorgung.
Weitere Informationen zur Kabelfarbe für die Steuerungen TWDFCW30K / TWDFCW50K finden Sie in der Beschreibung des Kabels TWDFCW••K.
