Verdrahtungsplan für das Modul TM3DQ16TK
Einführung
Das Erweiterungsmodul ist mit einem integrierten Anschlussstecker HE10 (MIL 20) für die Verbindung von Ausgängen und Spannungsversorgung ausgestattet.
Verdrahtungsplan mit Litzenkabeln mit frei liegenden Leitern

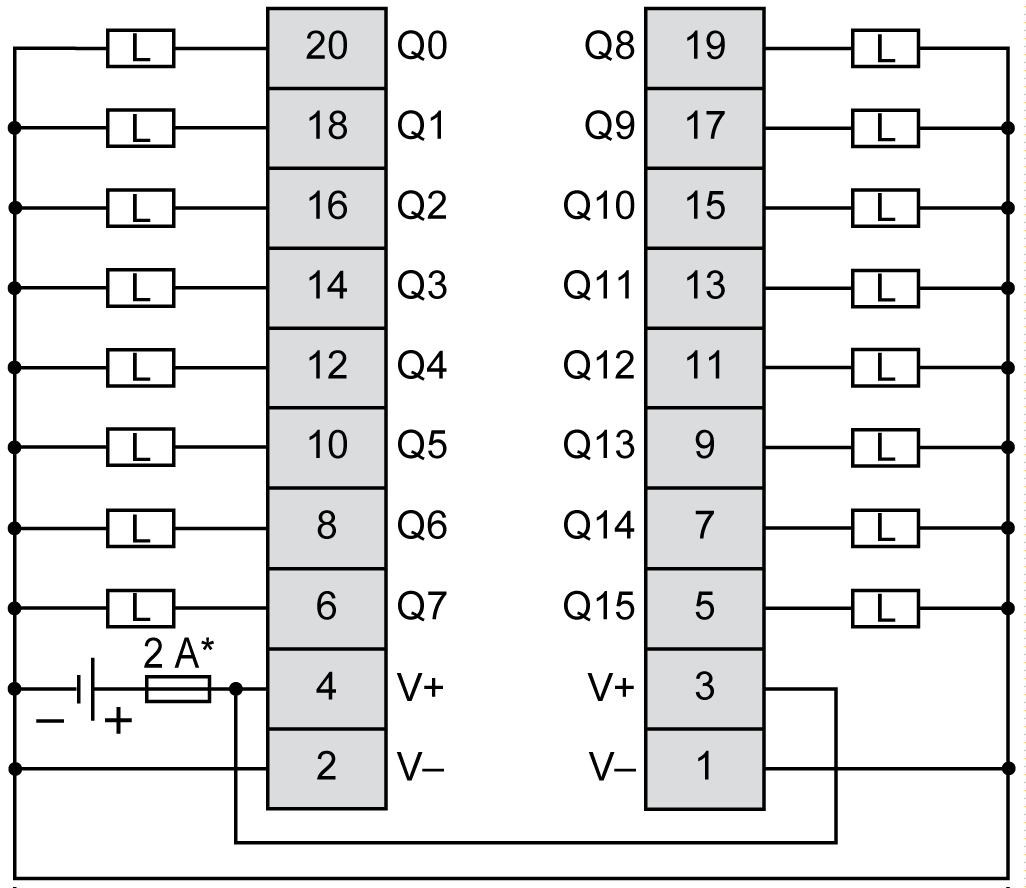

Die folgende Abbildung zeigt die Verbindung zwischen den Ausgängen, den Aktoren und ihren gemeinsamen Leitungen:
* Sicherung Typ T
Weitere Informationen über die 24-V-Spannungsversorgung finden Sie unter Kenndaten der DC-Spannungsversorgung.
Weitere Informationen zur Kabelfarbe für die Steuerungen TWDFCW30K / TWDFCW50K finden Sie in der Beschreibung des Kabels TWDFCW••K.
