TM3DM16R - Verdrahtungsplan

Einführung

Diese Erweiterungsmodule sind mit einer integrierten, abnehmbaren Schraubklemmenleiste für die Verbindung von Eingängen, Ausgängen und der Spannungsversorgung ausgestattet.

Verdrahtungsregeln

Siehe Best Practices für die Verdrahtung.

Verdrahtungsplan

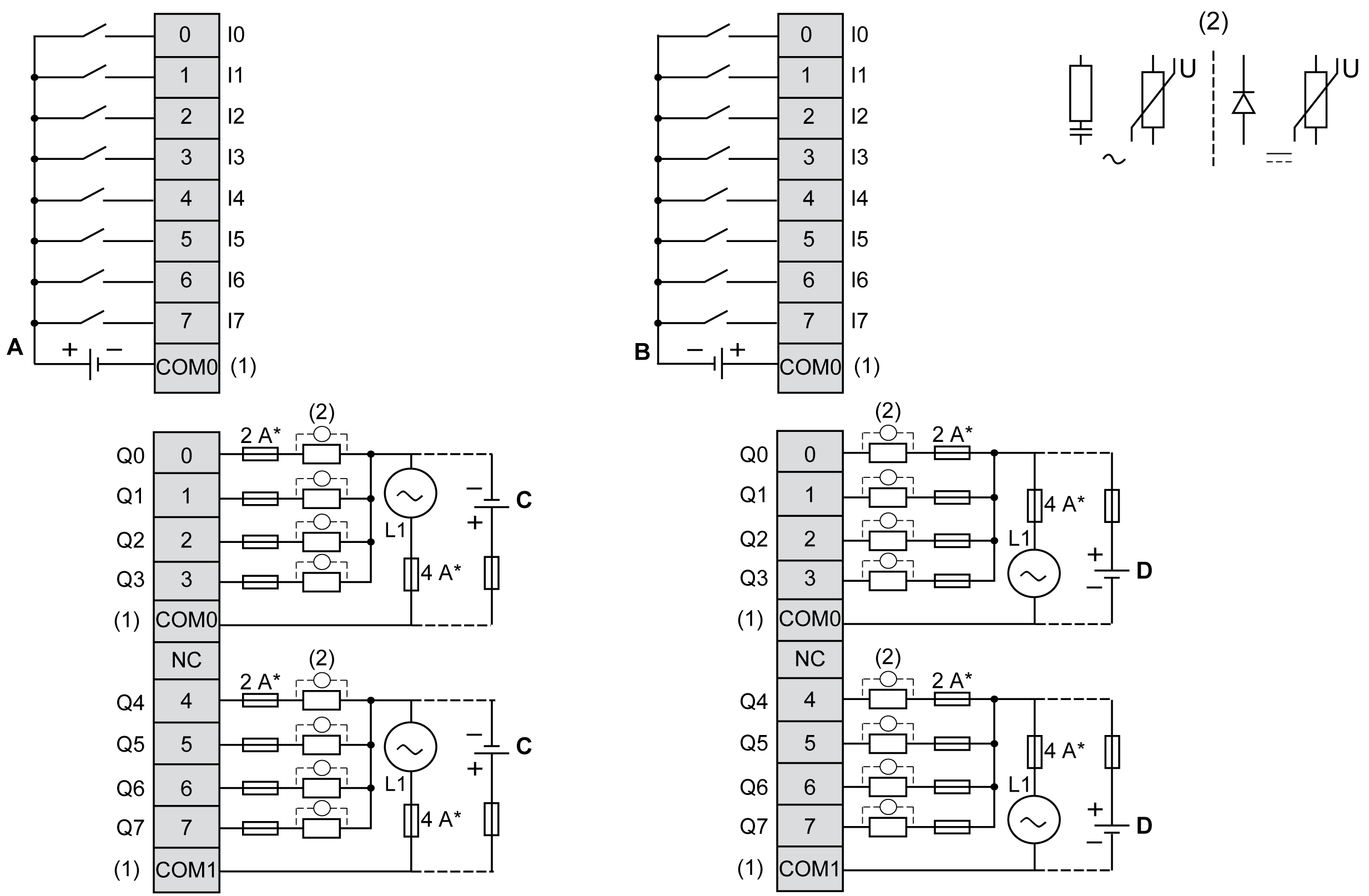

Die folgende Abbildung zeigt die Verbindungen zwischen den Ein- und Ausgängen, den Sensoren und Aktoren sowie ihren gemeinsamen Leitungen:

* Typ T-Sicherung

(1) Die Eingänge COM0, die Ausgänge COM0 und die COM1-Klemmen sind nicht intern miteinander verbunden.

(2) Schließen Sie zur Erhöhung der Lebensdauer der Kontakte und zum Schutz vor Schäden durch induktive Lasten parallel zu jeder induktiven Gleichstromlast eine freilaufende Diode bzw. parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied an.

A Sink-Verdrahtung (Strom ziehend – positive Logik)

B Source-Verdrahtung (Strom liefernd – negative Logik)

C Source-Verdrahtung (Strom ziehend – positive Logik)

D Sink-Verdrahtung (Strom liefernd – negative Logik)

HINWEIS: Wenn Sie das TM3-Erweiterungsmodul mit einem TM3-Ethernet-Buskoppler verwenden, muss parallel zu jeder induktiven Wechselstromlast ein RC-Löschglied angeschlossen werden.

Weitere Informationen über die 24-V-Spannungsversorgung finden Sie unter Kenndaten der DC-Spannungsversorgung.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
