Aktivierungsfunktion (Enable)

Übersicht

Die Aktivierungsfunktion (Enable) ermöglicht die Autorisierung der Zähloperation.

Sie ist in folgenden HSC-Modi verfügbar:

HSC Main Einphasig (One-Shot)
HSC Main Einphasig (Modulo-Schleife)
HSC Main Zweiphasig (Modulo-Schleife)
HSC Main Zweiphasig (Frei-groß)
Frequenzmesser
Periodenmesser

Im Modus Ereigniszählung nicht verfügbar.

Beschreibung

Diese Funktion dient der Autorisierung von Änderungen des Zählerwerts in Abhängigkeit vom Zustand des optionalen physischen Eingangs EN und der Funktionsbausteineingänge F_Enable und EN_Enable.

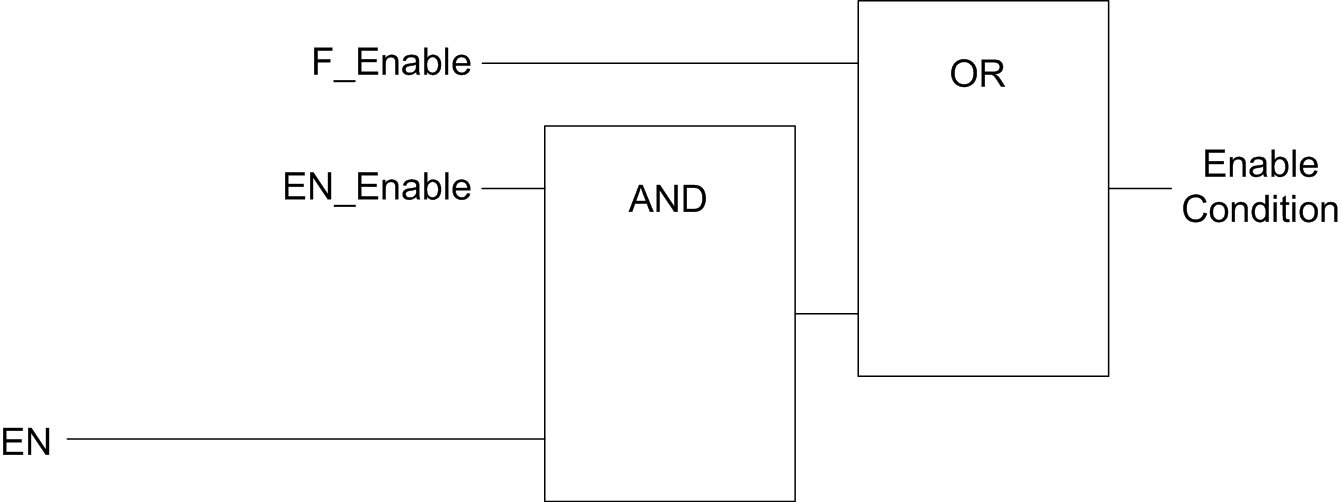

Die nachstehende Abbildung illustriert die Aktivierungsbedingungen:

EN_Enable-Eingang des HSC-Funktionsbausteins

F_Enable-Eingang des HSC-Funktionsbausteins

Physischer EN-Eingang „Enable“

Solange die Funktion nicht aktiviert ist, werden die Zählimpulse ignoriert.

HINWEIS: Die Aktivierungsbedingung für den Simple-Typ (Einfach) entspricht den Funktionsbausteineingängen Enable.

Konfiguration

In der folgenden Anleitung wird beschrieben, wie eine Aktivierungsfunktion konfiguriert wird:

Schritt	Aktion
1	Doppelklicken Sie in der Gerätebaumstruktur auf Meine Steuerung > IO_Bus > Modul_x > Zähler.
2	Wählen Sie die Registerkarte Zähler aus.
3	Wählen Sie eine Zählfunktion aus, die die Aktivierungsfunktion unterstützt. HSC Main Einphasig (One-Shot oder Modulo-Schleife) HSC Main Zweiphasig (Modulo-Schleife oder Frei-groß) Frequenzmesser Periodenmesser
4	Legen Sie den Wert des Parameters Steuereingänge > EN-Eingang > Position fest.
5	Wählen Sie einen Wert für den Parameter Steuereingänge > EN-Eingang > Filter aus, um den Prelleffekt am Eingang zu verringern. Der Filterwert legt die maximale Frequenz des Zählers fest, wie in der Prellfiltertabelle dargestellt.
