Preset-Funktion
Übersicht
Die Voreinstellungsfunktion Preset ermöglicht das Einstellen/Rücksetzen des Zählerbetriebs.
Die Preset-Funktion autorisiert Zählfunktion, Synchronisierung und Start in den folgenden Zählmodi:
-
-Zähler: Voreinstellen und Starten des Zählers
-
-Zähler: Voreinstellen und Starten des Zählers
-
-Zähler: Voreinstellen und Starten des Zählers
-
: Neustarten der internen Zeitbasis am Anfang
Sync.
Beschreibung
Diese Funktion ermöglicht die Synchronisierung des Zählers in Abhängigkeit vom Status und von der Konfiguration des optionalen physischen SYNC-Eingangs und der Funktionsbausteineingänge F_Preset und EN_Preset.

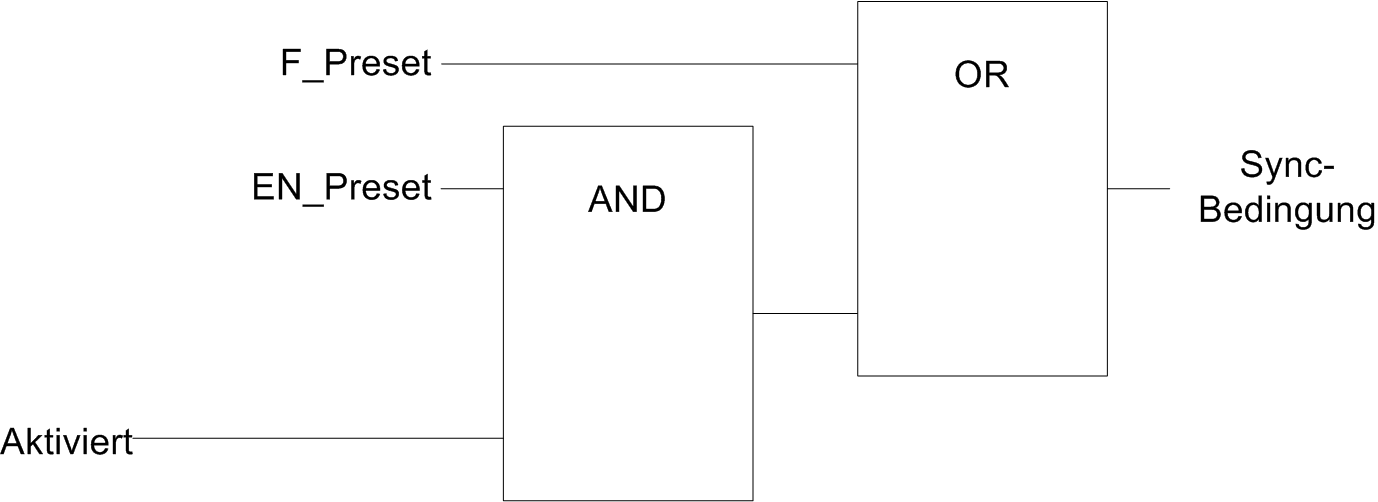

Die folgende Abbildung zeigt die Sync-Bedingungen des HSC:
F_Enable-Eingang des HSC-Funktionsbausteins
F_Enable-Eingang des HSC-Funktionsbausteins
Physischer SYNC-Eingang „SYNC“
Der Funktionsbausteinausgang Preset_Flag wird auf 1 gesetzt, wenn die Sync-Bedingung erfüllt ist.
Die folgenden Ereignisse können die Erfassung der Sync-Bedingung auslösen:
-
Steigende Flanke am
F_Preset-Eingang -
Steigende Flanke, fallende Flanke oder beides am physischen SYNC-Eingang (sofern der SYNC-Eingang konfiguriert wurde und der
EN_Preset-Eingang auf TRUE steht).
Konfiguration
Im Folgenden wird die Vorgehensweise beim Konfigurieren einer Preset-Funktion beschrieben:
|
Schritt |
Aktion |
|---|---|
|
1 |
Doppelklicken Sie in der auf . |
|
2 |
Setzen Sie den Wert des Parameters auf oder . |
|
3 |
Wählen Sie einen Wert für den Parameter aus. |
|
4 |
Wählen Sie einen Wert für den Parameter aus. |
|
5 |
Wählen Sie einen Wert für den Parameter aus, um den Übergangstyp für den physischen SYNC-Eingang festzulegen:
|
