HSCGetParam_TM3: Gibt HSC-Parameter zurück

Beschreibung des Funktionsbausteins

Dieser administrative Funktionsbaustein übernimmt die Rückgabe eines Parameterwerts für einen HSC.

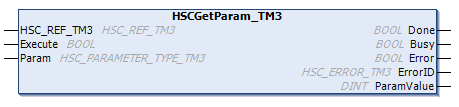

Grafische Darstellung

Darstellung in AWL (IL) und ST

Sie finden eine allgemeine Darstellung in AWL (IL) oder ST im Kapitel Darstellung von Funktionen und Funktionsbausteinen.

Beschreibung der E/A-Variablen

In der nachstehenden Tabelle werden die Eingangsvariablen beschrieben:

Eingänge	Typ	Kommentar
`HSC_REF_TM3`	`HSC_REF_TM3`	Referenz der HSC-Instanz. Darf während der Ausführung des Funktionsbausteins nicht geändert werden.
`Execute`	`BOOL`	Startet die Ausführung des Funktionsbausteins an der steigenden Flanke. Bei fallender Flanke werden die Ausgänge des Funktionsbausteins zurückgesetzt, sobald die Ausführung abgeschlossen ist.
`Param`	`HSC_PARAMETER_TYPE_TM3`	Zu lesender Parameter.

Eingänge

Typ

Kommentar

HSC_REF_TM3

Referenz der HSC-Instanz.

Darf während der Ausführung des Funktionsbausteins nicht geändert werden.

Execute

BOOL

Startet die Ausführung des Funktionsbausteins an der steigenden Flanke.

Bei fallender Flanke werden die Ausgänge des Funktionsbausteins zurückgesetzt, sobald die Ausführung abgeschlossen ist.

Param

HSC_PARAMETER_TYPE_TM3

Zu lesender Parameter.

In der nachstehenden Tabelle werden die Ausgangsvariablen beschrieben:

Ausgänge	Typ	Kommentar
`Done`	`BOOL`	`TRUE` = Gibt an, dass der Wert `ParamValue` gültig ist. Die Ausführung des Funktionsbausteins ist beendet.
`Busy`	`BOOL`	`TRUE` = Gibt an, dass der Funktionsbaustein ausgeführt wird.
`Error`	`BOOL`	`TRUE`: Gibt an, dass ein Fehler erkannt wurde. Die Ausführung des Funktionsbausteins ist beendet.
`ErrorID`	`HSC_ERROR_TM3`	Gibt den Wert des erkannten Fehlers an.
`ParamValue`	`DINT`	Wert des gelesenen Parameters.

HINWEIS: Weitere Informationen zu den Pins Execute, Done und Busy finden Sie unter Allgemeine Informationen zur Verwaltung von administrativen Funktionsbausteinen.

Hinzufügen des Funktionsbausteins HSCGetParam_TM3 Function

Schritt	Beschreibung
1	Wählen Sie die Registerkarte Bibliotheken im Softwarekatalog aus und klicken Sie auf Bibliotheken. Wählen Sie Intern > IODrivers > TM3 HSC > Administrative > HSCGetParam_TM3 in der Liste aus und verschieben Sie das Element per Drag & Drop in das Fenster POU.
2	Legen Sie den Wert des Eingangs HSC_REF_TM3 auf den HSC-Instanznamen fest.

Schritt

Beschreibung

1

Wählen Sie die Registerkarte Bibliotheken im Softwarekatalog aus und klicken Sie auf Bibliotheken.

Wählen Sie Intern > IODrivers > TM3 HSC > Administrative > HSCGetParam_TM3 in der Liste aus und verschieben Sie das Element per Drag & Drop in das Fenster POU.

2

Legen Sie den Wert des Eingangs HSC_REF_TM3 auf den HSC-Instanznamen fest.
