FB_TesysU: Steuerung des TM3 E/A-Expertenmoduls

Überblick

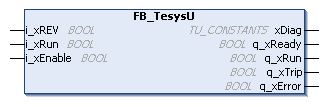

Der Funktionsbaustein FB_TeSysU ist in der TM3-Bibliothek enthalten.

In der folgenden Tabelle werden die Eingangsvariablen beschrieben:

Eingang	Typ	Kommentar
xRev	BOOL	Der Zustand bestimmt den Richtungsbefehl: FALSE: Vorwärts (DIR1) TRUE: Rückwärts (DIR2)
xRun	BOOL	Aktiviert/Deaktiviert den Richtungsbefehl an den zugeordneten Motorstarter: FALSE: Kein Richtungsbefehl aktiviert (weder DIR1 noch DIR2). TRUE: Je nach Zustand des xRev-Eingangs wird der entsprechende Befehl (DIR1 oder DIR2) aktiviert.
xEnable	BOOL	TRUE aktiviert den Funktionsbaustein.

Eingang

Typ

Kommentar

xRev

BOOL

Der Zustand bestimmt den Richtungsbefehl:

xRun

BOOL

Aktiviert/Deaktiviert den Richtungsbefehl an den zugeordneten Motorstarter:

FALSE: Kein Richtungsbefehl aktiviert (weder DIR1 noch DIR2).
TRUE: Je nach Zustand des xRev-Eingangs wird der entsprechende Befehl (DIR1 oder DIR2) aktiviert.

xEnable

BOOL

TRUE aktiviert den Funktionsbaustein.

In der folgenden Tabelle werden die Ausgangsvariablen beschrieben:

Ausgang	Typ	Kommentar
xDiag	TU_CONSTANTS	Der aktuelle Status, wenn q_xError auf TRUE gesetzt ist: TU_STDBY. Tesys: AUS, xRun: EIN TU_OFF. Tesys: AUS, xRun: Aus TU_RUN. Tesys: EIN, xRun: EIN TU_RDY. Tesys: EIN, xRun: Aus TU_TRIP. Tesys: EIN, xRun: EIN TU_ERR_REV_ON_DOL. Tesys: EIN, xRun: EIN TU_ERR_REV_AT_RUN. Tesys: EIN, xRun: EIN TU_ERR_OVERCURRENT. Tesys: EIN, xRun: EIN FB_DISABLED. Tesys: EIN, xRun: EIN
q_xReady	BOOL	TRUE setzt den Wahlschalter des Moduls auf die ON-Position.
q_xRun	BOOL	TRUE schließt die Leistungskontakte des Moduls.
q_xTrip	BOOL	TRUE setzt den Wahlschalter des Moduls auf die TRIP-Position.
q_xError	BOOL	TRUE ruft den aktuellen Status für erkannte Fehler ab.
