TM3SAC5R / TM3SAC5RG – Verdrahtungsplan
Diese Sicherheitsmodule sind mit einer integrierten, abnehmbaren Schraub- oder Federklemmenleiste für den Anschluss von Eingängen und Ausgängen ausgestattet.
Siehe Best Practices für die Verdrahtung
Die 24-VDC-Spannungsversorgung muss eine Sicherheitskleinspannung (Safety Extra Low Voltage, SELV) oder Schutzkleinspannung (Protective Extra Low Voltage, PELV) sein und die Anforderungen von IEC/EN 60204-1 erfüllen. Für diese Spannungsversorgungen besteht eine Potenzialtrennung zwischen den elektrischen Ein- und Ausgangsschaltkreisen der Spannungsversorgung.
|
|
|
ÜBERHITZUNGS- UND BRANDGEFAHR |
|
oDie Geräte dürfen nicht direkt an die Netzspannung angeschlossen werden. oVerwenden Sie zur Spannungszufuhr für die Geräte nur isolierte PELV- oder SELV-Spannungsversorgungen. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
|
|
|
STEUERUNGSAUSFALL |
|
Sichern Sie die primäre Eingangsleitung sowie die Ausgänge mit einer geeigneten Sicherung gemäß der Beschreibung in der zugehörigen Dokumentation. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
Sowohl die Sicherheitsbedingungen als auch die Startbedingungen müssen gültig sein, bevor die Aktivierung von Ausgängen zugelassen wird.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verwenden Sie weder den überwachten noch den nicht überwachten Start als Sicherheitsfunktion. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

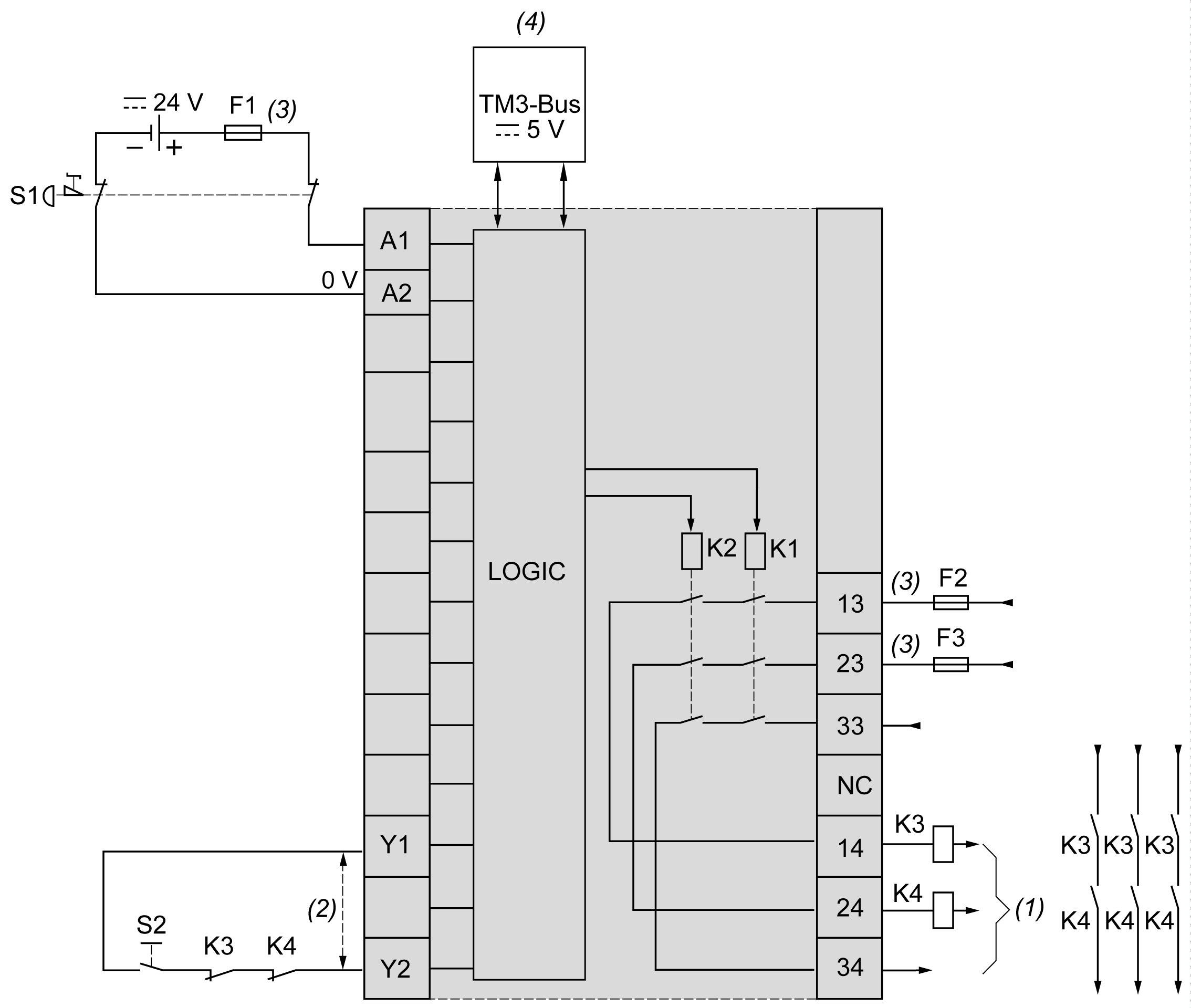

Diese Abbildung zeigt ein Beispiel mit einem Not-Aus-Verdrahtung für ein TM3SAC5R•-Modul:
S1: Not-Aus-Schalter
S2: Startschalter
(1): Sicherheitsausgänge
(2): Für automatischen Start verbinden Sie die Klemmen [Y1] und [Y2] direkt. Weitere Informationen finden Sie im TM3-Erweiterungsmodule Programmierhandbuch für Ihre Softwareplattform.
(3): Sicherungen. Schlagen Sie Sicherungswerte in den elektrischen Kenndaten nach.
(4): Nicht sicherheitsrelevante TM3-Bus-Kommunikation mit der Logiksteuerung
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Über den TM3-Bus übertragene Daten dürfen nicht für sicherheitsrelevante Tasks verwendet werden. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
