TM4ES4 – Kenndaten

Einführung

Dieser Abschnitt enthält die allgemeinen Kenndaten des TM4ES4-Moduls.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

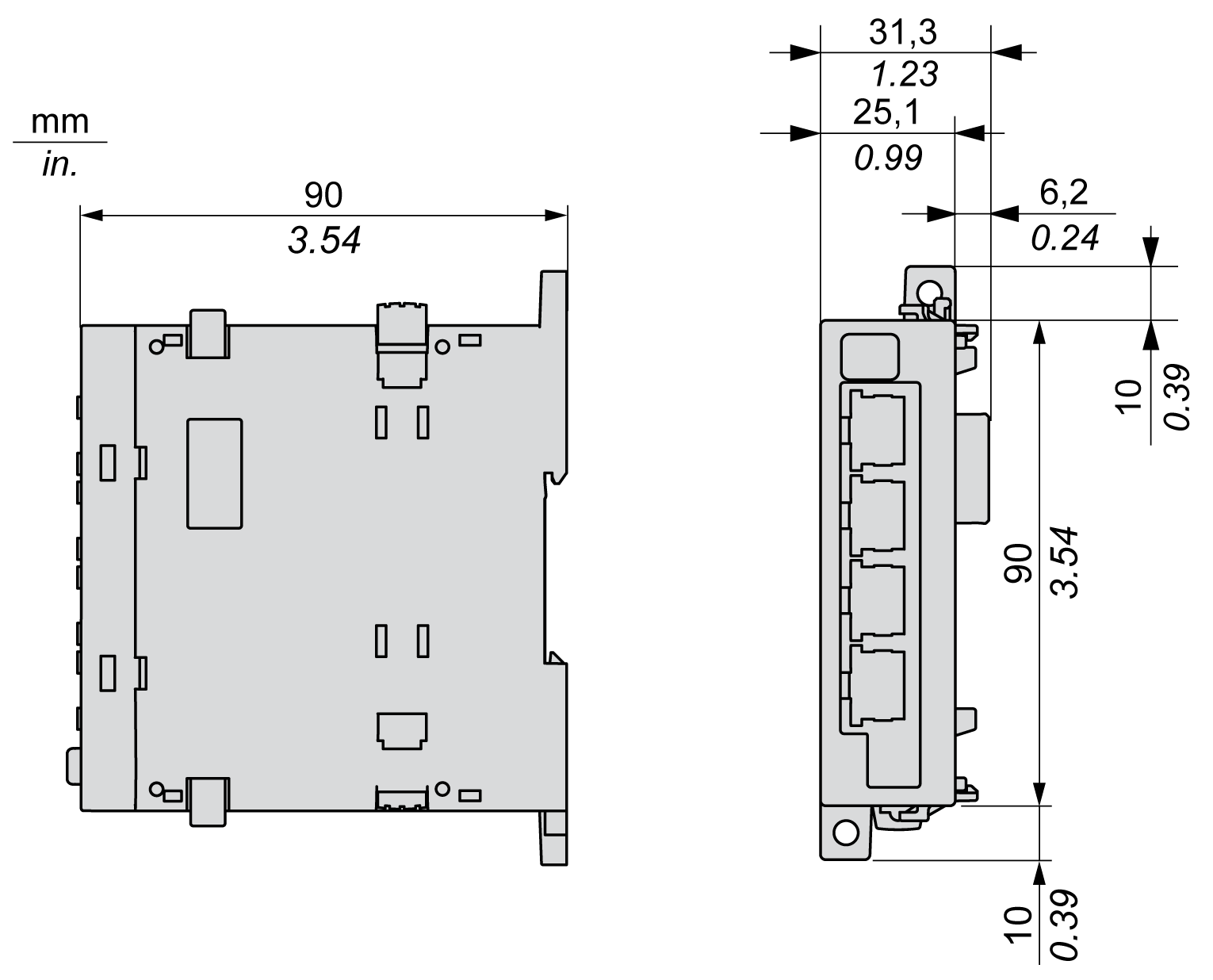

Abmessungen

Die nachstehenden Abbildungen zeigen die Abmessungen des TM4ES4-Moduls:

Allgemeine Kenndaten

In der nachstehenden Tabelle werden die allgemeinen Kenndaten des TM4ES4-Moduls aufgeführt:

Merkmal		Wert
Verbrauch		360 mA
Verlustleistung		2,5 W
Gewicht		125 g (4,41 oz)

– Kenndaten

In der nachstehenden Tabelle werden die Kenndaten des TM4ES4-Moduls aufgeführt:

Merkmal	Beschreibung
Standard	Ethernet
Anschlusstyp	RJ45
Baudrate	Unterstützt 10BaseT- und 100BaseTX-Ethernet mit automatischer Verhandlung
Automatisches Crossover	MDI / MDIX

HINWEIS: Die Steuerung unterstützt die Kabelfunktion MDI/MDIX Auto-Crossover. Die Verwendung spezieller Ethernet-Crossover-Kabel für den direkten Anschluss von Geräten an diesen Port (Verbindungen ohne Ethernet-Hub oder -Schalter) ist nicht erforderlich.
