Anzeigen allgemeiner Diagnosedaten

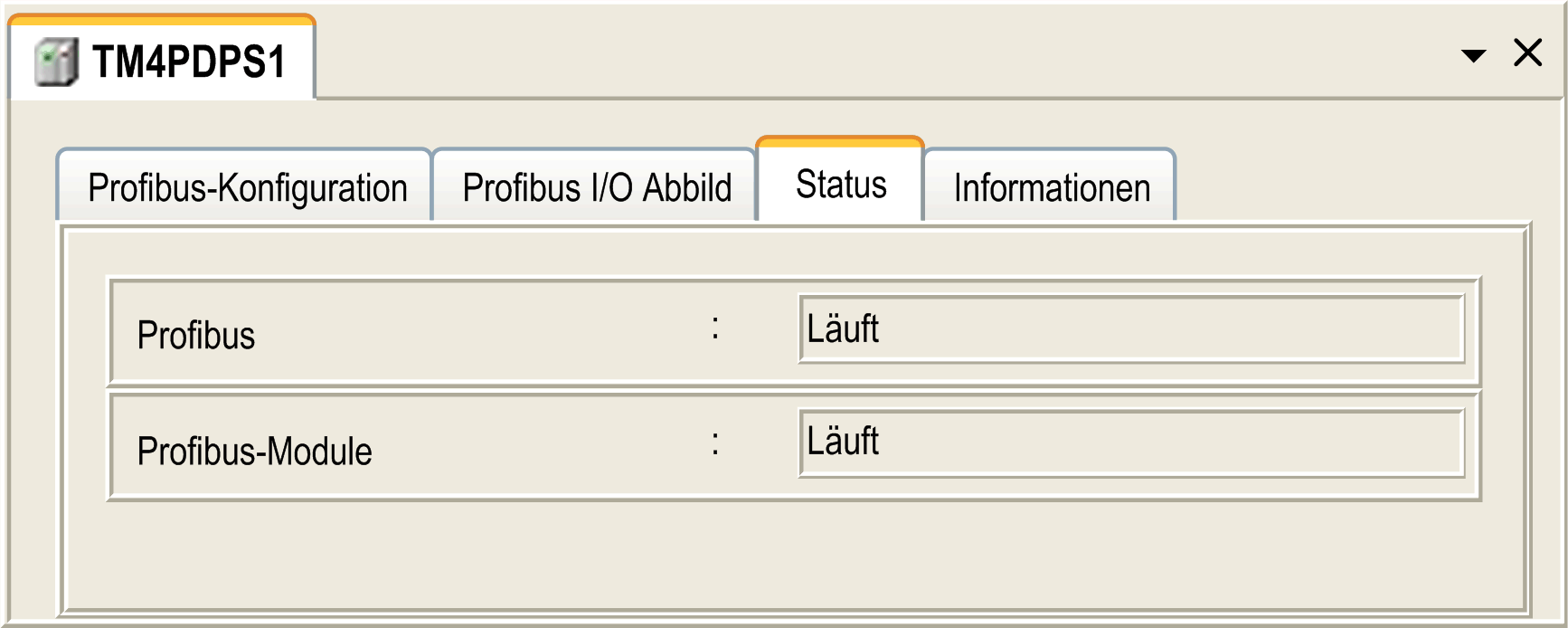

Um allgemeine Diagnosedaten anzuzeigen, öffnen Sie die Registerkarte Status im TM4PDPS1-Konfigurationsfenster.
Überwachen des Status des TM4PDPS1-Moduls
Sie können den Status des TM4PDPS1-Moduls mit dem Systemdatentyp PROFIBUS_R überwachen. Eine Beschreibung dieses Datentyps finden Sie je nach verwendeter Steuerung im Handbuch zur PLCSystem-Bibliothek der M241-Steuerung bzw. im Handbuch zur PLCSystem-Bibliothek der M251-Steuerung.
Bei einer Unterbrechung der PROFIBUS-Kommunikation (i_CommState=0) wird auf den Ausgängen des TM4PDPS1 der letzte vom PROFIBUS-Master gesendete Status aufrechterhalten.
Der Fail-Safe-Modus gemäß Definition durch den PROFIBUS DP-Standard wird vom TM4PDPS1-Modul nicht unterstützt.
Meldungen bei erkannten Fehlern
Verwenden Sie i_CommError des Systemdatentyps PROFIBUS_R, um den erkannten Fehler visuell darzustellen.
Es wurde kein Fehler festgestellt:
|
Name |
Wert |
Bedeutung |
|---|---|---|
|
SUCCESS |
0 hex |
Kein Fehler erkannt. |
Es wurde ein Laufzeitfehler festgestellt:
|
Name |
Wert |
Bedeutung |
|---|---|---|
|
WATCHDOG_TIMEOUT |
C000000C hex |
Die Watchdog-Zeit wurde überschritten. |
Es wurden Initialisierungsfehler festgestellt:
|
Name |
Wert |
Bedeutung |
|---|---|---|
|
INIT_FAULT |
C0000100 hex |
Die Initialisierung war nicht erfolgreich. |
|
DATABASE_ACCESS_FAILED |
C0000101 hex |
Zugriff auf Datenspeicher war nicht erfolgreich. |
Es wurden Konfigurationsfehler festgestellt:
|
Name |
Wert |
Bedeutung |
|---|---|---|
|
NOT_CONFIGURED |
C0000119 hex |
Das TM4PDPS1-PCI-Modul ist nicht konfiguriert. |
|
CONFIGURATION_FAULT |
C0000120 hex |
Es wurde ein Konfigurationsfehler festgestellt. |
|
INCONSISTENT_DATA_SET |
C0000121 hex |
Es wurden inkonsistente Datensätze festgestellt. |
|
DATA_SET_MISMATCH |
C0000122 hex |
Es wurden nicht übereinstimmende Datensätze festgestellt. |
|
INSUFFICIENT_LICENSE |
C0000123 hex |
Es wurde eine unzureichende Lizenz festgestellt. |
|
PARAMETER_ERROR |
C0000124 hex |
Es wurde ein Parameterfehler festgestellt. |
|
INVALID_NETWORK_ADDRESS |
C0000125 hex |
Die Netzwerkadresse ist nicht korrekt. |
|
SECURITY_MEMORY |
C0000126 hex |
Der Sicherheitsspeicher ist nicht verfügbar. |
Es wurden Netzwerkfehler festgestellt:
|
Name |
Wert |
Bedeutung |
|---|---|---|
|
COMM_NETWORK_FAULT |
C0000140 hex |
Es wurde ein Netzwerkkommunikationsfehler festgestellt. |
|
COMM_CONNECTION_CLOSED |
C0000141 hex |
Die Kommunikationsverbindung wurde geschlossen. |
|
COMM_CONNECTION_TIMEOUT |
C0000142 hex |
Ein Timeout der Kommunikationsverbindung wurde festgestellt. |
|
COMM_DUPLICATE_NODE |
C0000144 hex |
Ein doppelt vorhandener Knoten wurde festgestellt. |
|
COMM_CABLE_DISCONNECT |
C0000145 hex |
Ein getrenntes Kabel wurde festgestellt. |
|
PROFIBUS_CONNECTION_TIMEOUT |
C009002E hex |
Ein Timeout der PROFIBUS-Verbindung wurde festgestellt. |
