Jede Halbleiterscheibe setzt sich aus 3 Elementen zusammen: Bus-Grundträger, Elektronikmodul und Klemmenleiste.
Die folgende Abbildung zeigt die verschiedenen Elemente einer Halbleiterscheibe:
1 Busbasis (Grundträger)
2 Elektronikmodul
3 Klemmenleiste
Nach der Montage bilden die drei Komponenten eine komplette Einheit mit umfassender Festigkeit gegenüber Vibrationen und elektrostatischen Entladungen.
|
HINWEIS |
|
ELEKTROSTATISCHE ENTLADUNG |
|
oBerühren Sie niemals die Kontakte des Elektronikmoduls. oDer Steckverbinder ist während des normalen Betriebs stets in seiner Position zu belassen. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |

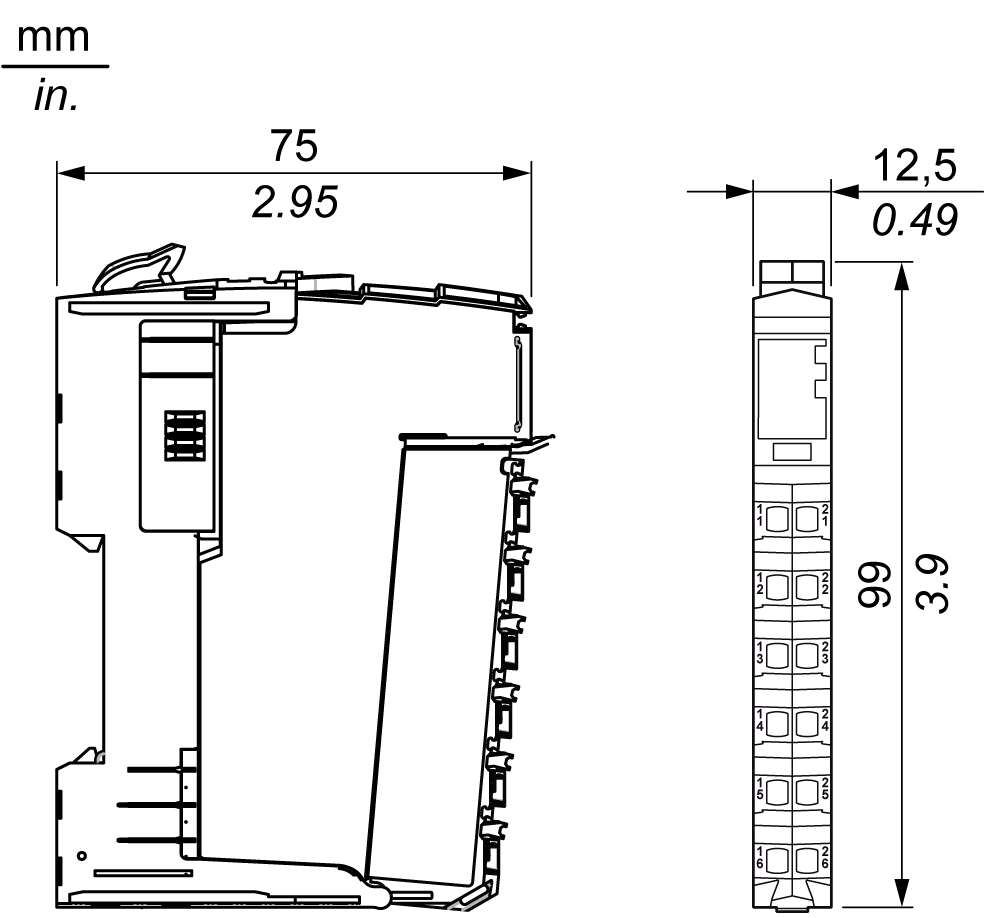

Die folgende Abbildung zeigt die Abmessungen einer Halbleiterscheibe:
Die nachstehende Abbildung zeigt die Pin-Belegung der 12-poligen und 16-poligen Klemmenleisten:
