Beschreibung des Moduls TM5SDO4TFS

Hauptmerkmale

Die folgende Tabelle zeigt die Hauptmerkmale von Sicherheitsdigitalausgangsmodul TM5SDO4TFS:

Hauptmerkmale
Anzahl der Ausgänge	4
Ausgangstyp	Digitale FET-Sicherheitsausgänge mit Stromüberwachung
Sicherheitsmerkmale	Drahtbrucherkennung
Sicherheitsmerkmale	Integrierter Überstromschutz und induktiver Lastwiderstand
Ausgangsnennstrom	0,5 A
Nennspannung	24 VDC

GEFAHR
	EXPLOSIONSGEFAHR Dieses Gerät ist ausschließlich in gefahrenfreien Bereichen oder in Gefahrenbereichen der Klasse I, Division 2, Gruppen A, B, C und D zu verwenden. Wechseln Sie keine Komponenten aus, die die Konformität mit Klasse I, Division 2, beeinträchtigen könnten. Schließen Sie ein Gerät nur an oder trennen dieses, wenn Sie zuvor die Stromversorgung getrennt haben oder wenn bekannt ist, dass im betreffenden Bereich keine Gefahr besteht. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

EXPLOSIONSGEFAHR

Dieses Gerät ist ausschließlich in gefahrenfreien Bereichen oder in Gefahrenbereichen der Klasse I, Division 2, Gruppen A, B, C und D zu verwenden.
Wechseln Sie keine Komponenten aus, die die Konformität mit Klasse I, Division 2, beeinträchtigen könnten.
Schließen Sie ein Gerät nur an oder trennen dieses, wenn Sie zuvor die Stromversorgung getrennt haben oder wenn bekannt ist, dass im betreffenden Bereich keine Gefahr besteht.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Bestellinformationen

Die nachstehende Abbildung zeigt das Modul in Verbindung mit den erforderlichen Komponenten:

In der folgenden Tabelle werden die Referenzen des Moduls dargestellt:

Nummer	Modellnummer	Beschreibung	Farbe
2	TM5SDO4TFS	TM5 Sicherheitsdigitalausgangsmodul	Rot

Die folgende Tabelle enthält die Bestellreferenzen für die erforderlichen Komponenten:

Nummer	Bestellnummer	Beschreibung	Farbe
1	TM5ACBM3FS	TM5 Sicherheitssbus-Grundträger, sicherheitscodiert, interne E/A-Versorgung durchverbunden	Rot
3	TM5ACTB52FS	TM5 Sicherheitsklemmenleiste, 12-polig, sicherheitscodiert	Rot
HINWEIS: Für den Betrieb des Moduls ist jeweils ein (separat erhältliches) TM5-Modul des Typs Sicherheitssbus-Grundträger und Sicherheitsklemmenleiste erforderlich. Weitere Informationen finden Sie unter TM5ACBM3FS Sicherheitssbus-Grundträger und TM5ACTB52FS Sicherheitsklemmenleiste.

Status-LEDs

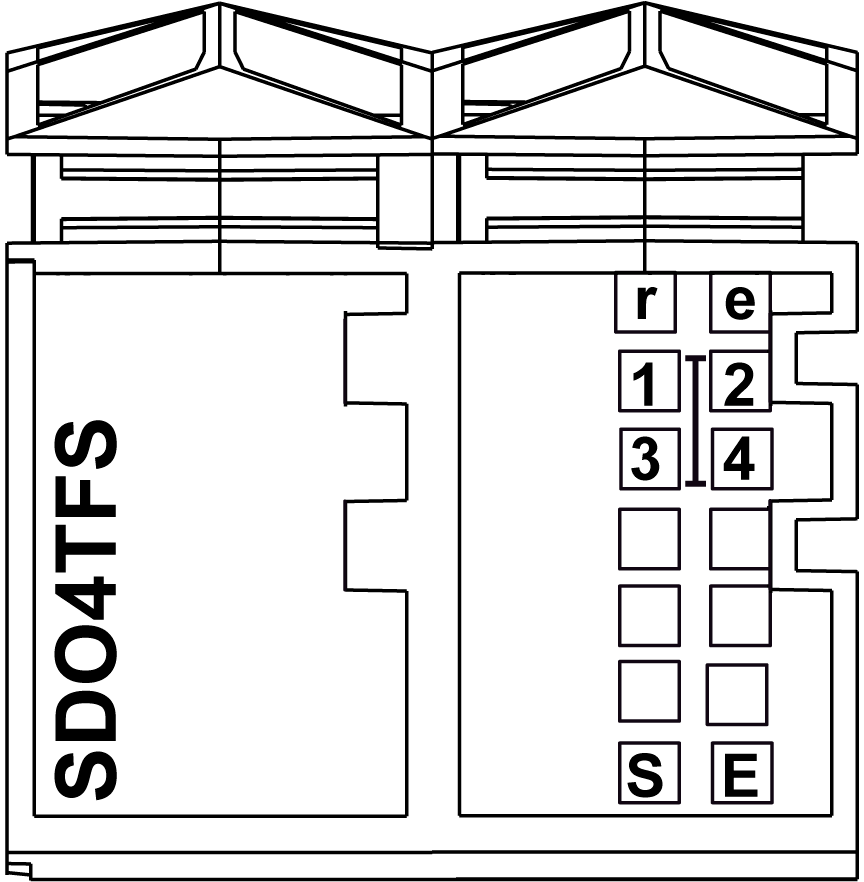

Die Abbildung zeigt die Status-LEDs des Moduls TM5SDO4TFS:

In der folgenden Tabelle wird der Status der LED-Anzeige beschrieben:

LED-Anzeige	Farbe	Status	Beschreibung
r	Aus		Keine Modulversorgung angeschlossen
	Grün	1-maliges Aufblinken	Reset-Modus
		2-maliges Aufblinken	Firmwareaktualisierung Verarbeitung läuft
		Blinken	Status "Pre-Operational"
		Ein	RUN-Zustand
e	Aus		Kein Fehler erkannt oder Modulversorgung nicht angeschlossen
	Rot	Blinken	Bootloader-Modus
		3-maliges Aufblinken	Firmware-Download findet statt
		Ein	Fehler erkannt
r+e	Leuchten: Rot / 1-maliges Aufblinken: Grün		Ungültige Konfiguration

LED-Anzeige	Farbe	Status	Beschreibung
1 2 3 4	Rot	Ein	Zeigt entweder einen festgestellten Fehler beim entsprechenden Ausgang oder die Verwendung eines Sicherheitsausgangs als einen Nicht-Sicherheitsausgang an. HINWEIS: Während des Startvorgangs sind die Kanal-LEDs konstant rot.
Orange	Ein	Ausgang gesetzt

LED-Anzeige

Farbe

Status

Beschreibung

1

2

3

4

Rot

Ein

Zeigt entweder einen festgestellten Fehler beim entsprechenden Ausgang oder die Verwendung eines Sicherheitsausgangs als einen Nicht-Sicherheitsausgang an.

HINWEIS: Während des Startvorgangs sind die Kanal-LEDs konstant rot.

Orange

Ein

Ausgang gesetzt

LED-Anzeige	Farbe	Status	Beschreibung
SE	Aus		RUN-Status oder 24 VDC-Versorgung nicht vorhanden
	Rot		Bootphase, fehlende TM5-Verbindung oder nicht funktionsfähiger Prozessor (siehe nachfolgende Gefahrenmeldung)
			Status "Pre-Operational"
			Kommunikationskanal nicht OK
			Die Firmware dieses Moduls ist eine nicht-zertifizierte Pilotversion HINWEIS: Bei dieser Anzeige muss das Modul unverzüglich ersetzt werden oder dessen Firmware mit einer zertifizierten aktualisiert werden. Fragen Sie in alle Fällen bei Ihrem Schneider Electric Vertreter nach.
			Bootphase, nicht funktionsfähige Firmware
		Ein	Sicherheitsbezogener Status ist aktiv.

Wenn die SE-LED permanent leuchtet, zeigt dies an, dass das Modul nicht betriebsbereit ist. In Safety Logic Controller ist auch eine Diagnose verfügbar, um diesen Status anzuzeigen. Tauschen Sie das Modul in diesem Fall sofort aus.

WARNUNG
	VERLUST DER SICHERHEITSFUNKTION Ersetzen Sie jedes und alle Module, die anzeigen, dass sie nicht betriebsbereit sind. Stellen Sie sicher, dass die Auswirkungen nicht reparierter Geräte bei Ihrer Risikobewertung berücksichtigt werden. Führen Sie alle notwendigen Reparaturmaßnahmen durch, bevor Sie die Maschine erneut starten oder deren Betrieb fortführen. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

VERLUST DER SICHERHEITSFUNKTION

Ersetzen Sie jedes und alle Module, die anzeigen, dass sie nicht betriebsbereit sind.
Stellen Sie sicher, dass die Auswirkungen nicht reparierter Geräte bei Ihrer Risikobewertung berücksichtigt werden.
Führen Sie alle notwendigen Reparaturmaßnahmen durch, bevor Sie die Maschine erneut starten oder deren Betrieb fortführen.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
