TM5 - Physische Beschreibung

Einführung

Jede Halbleiterscheibe setzt sich aus 3 Elementen zusammen: Bei diesen Elementen handelt es sich um ein rotes Modul des Typs Sicherheitssbus-Grundträger, ein rotes Elektronikmodul des Typs Sicherheits-E/A-Modul und ein rotes Modul des Typs Sicherheitsklemmenleiste.

 GEFAHR
ELEKTRISCHER SCHLAG ODER LICHTBOGEN AUFGRUND INKOMPATIBLER KOMPONENTEN
  • Verknüpfen Sie keine Komponenten einer Scheibe, die unterschiedliche Farben aufweisen.
  • Stellen Sie sicher, dass jeweils die richtigen Klemmenleisten (Mindestvoraussetzung sind übereinstimmende Farben und identische Klemmenanzahl) in den verschiedenen Elektronikmodulen installiert werden.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Elemente

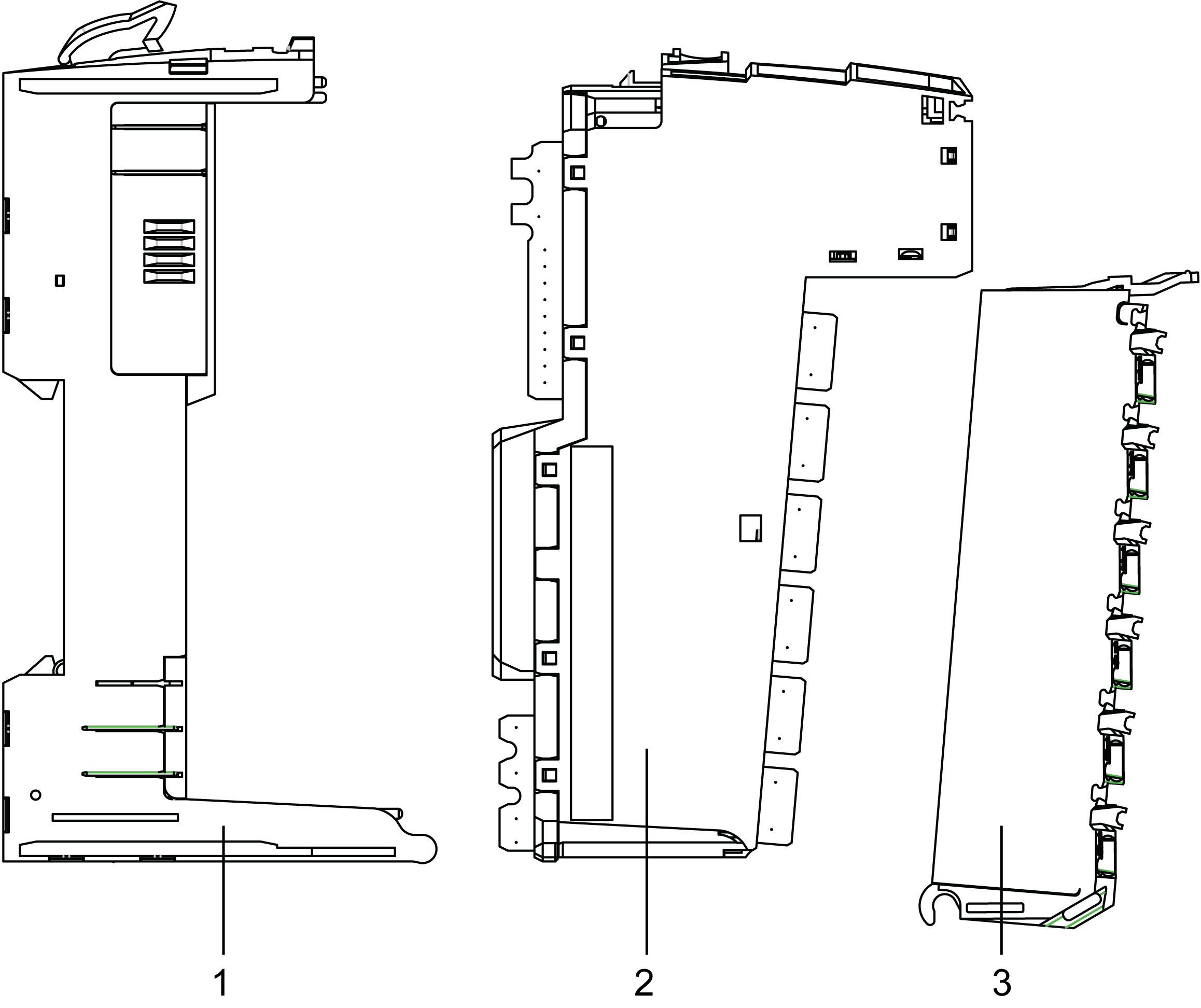

Die folgende Abbildung zeigt die verschiedenen Elemente einer Halbleiterscheibe:

  1. Sicherheitssbus-Grundträger

  2. Elektronisches Sicherheits-E/A-Modul

  3. Sicherheitsklemmenleiste

Nach der Montage bilden die drei Komponenten eine komplette Einheit mit umfassender Festigkeit gegenüber Vibrationen.

HINWEIS
ELEKTROSTATISCHE ENTLADUNG
  • Berühren Sie niemals die Steckverbinder des Bausteins.
  • Die Kabel- oder Verschlussstecker sind während des normalen Betriebs stets in ihrer Position zu belassen.
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Abmessungen

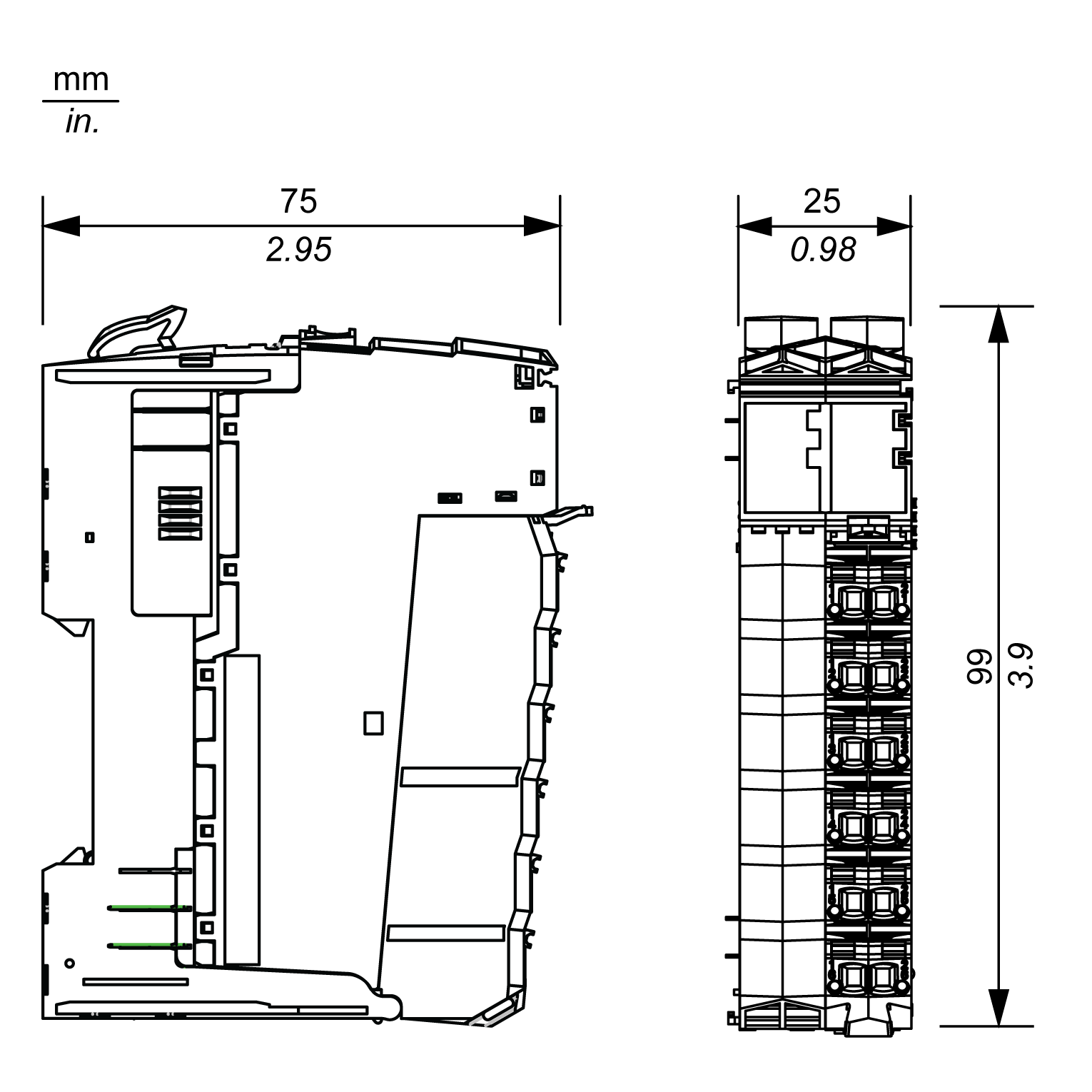

Die folgende Abbildung zeigt die verschiedenen Abmessungen einer Halbleiterscheibe:

Sicherheitsbus-Grundträger

Für eine detaillierte Beschreibung des Sicherheitssbus-Grundträger-Moduls siehe:

Pin-Belegung für das Modul des Typs Sicherheitsklemmenleiste

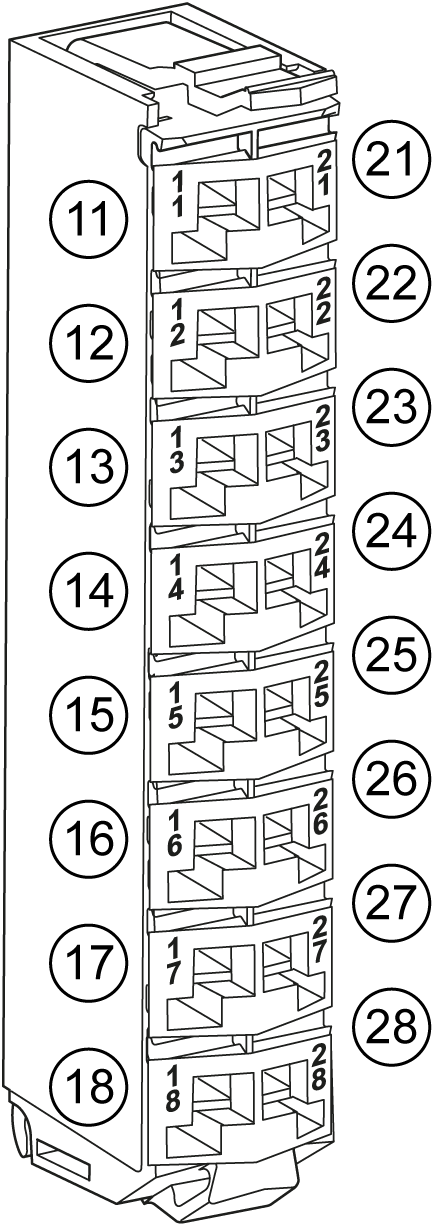

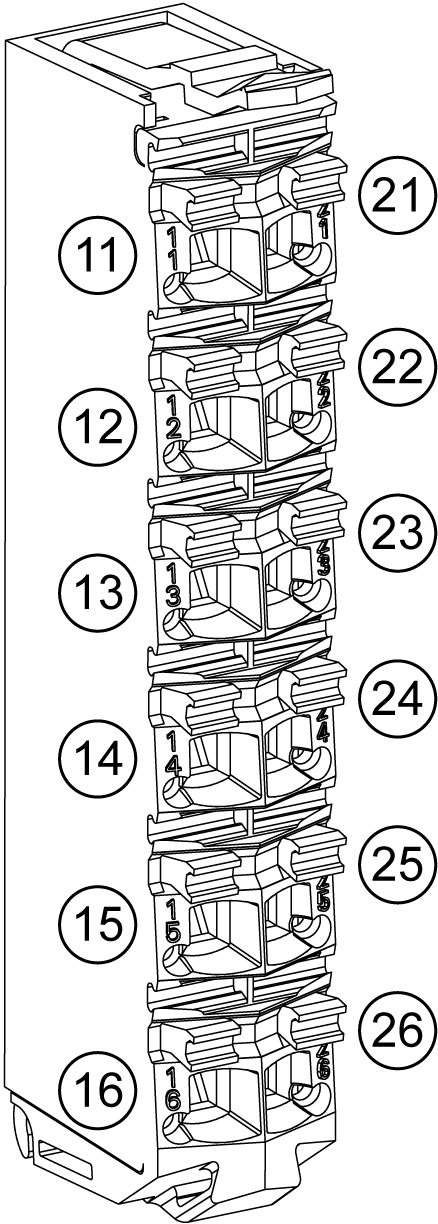

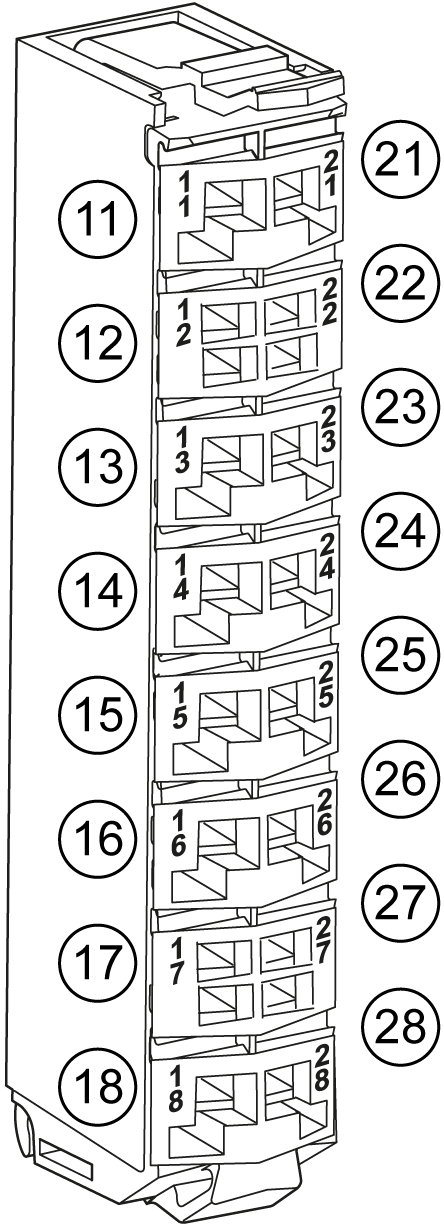

In der folgenden Tabelle werden die Anschlussbelegungen für das Modul des Typs Sicherheitsklemmenleiste angegeben:

TM5ACTB52FS

TM5ACTB5EFS

TM5ACTB5FFS

Für eine detaillierte Beschreibung siehe:

Zubehör

Weitere Informationen finden Sie unter PacDrive Flexibles TM5 / TM7-Sicherheitssystem - Systemplanungs- und -installationshandbuch und M262 mit integrierter Sicherheit – Integrationshandbuch.

Kennzeichnung

Weitere Informationen finden Sie unter PacDrive Flexibles TM5 / TM7-Sicherheitssystem - Systemplanungs- und -installationshandbuch und M262 mit integrierter Sicherheit – Integrationshandbuch.
