TM7SDM12DTFS - Beschreibung

Hauptmerkmale

Die folgende Tabelle zeigt die Hauptmerkmale von Digitales gemischtes Sicherheitsmodul TM7SDM12DTFS:

Hauptmerkmale
Anzahl Eingänge	8
Eingangstyp	Sicherheitsbezogene Digitaleingänge und konfigurierbarer Eingangsfilter
Eingangsschaltkreis	Sink (Strom ziehend)
Anzahl der Ausgänge	8 Taktausgänge (Impuls) 4 sicherheitsbezogene FET-Digitalausgänge
Nennspannung	24 VDC

GEFAHR
	EXPLOSIONSGEFAHR Dieses Gerät darf ausschließlich in gefahrenfreien Bereichen oder in Gefahrenbereichen der Klasse I, Division 2, Gruppe A, B, C und D oder in Bereichen der ATEX-Gruppe II, Zone 2 verwendet werden. Hierbei sind alle geltenden lokalen und/oder nationalen Vorschriften zu beachten. Wechseln Sie keine Komponenten aus, die die Konformität mit den Spezifikationen für Gefahrenbereiche beeinträchtigen könnten. Schließen Sie ein Gerät nur an oder trennen dieses, wenn Sie zuvor die Stromversorgung getrennt haben oder wenn bekannt ist, dass im betreffenden Bereich keine Gefahr besteht. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

EXPLOSIONSGEFAHR

Dieses Gerät darf ausschließlich in gefahrenfreien Bereichen oder in Gefahrenbereichen der Klasse I, Division 2, Gruppe A, B, C und D oder in Bereichen der ATEX-Gruppe II, Zone 2 verwendet werden. Hierbei sind alle geltenden lokalen und/oder nationalen Vorschriften zu beachten.
Wechseln Sie keine Komponenten aus, die die Konformität mit den Spezifikationen für Gefahrenbereiche beeinträchtigen könnten.
Schließen Sie ein Gerät nur an oder trennen dieses, wenn Sie zuvor die Stromversorgung getrennt haben oder wenn bekannt ist, dass im betreffenden Bereich keine Gefahr besteht.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Bestellinformationen

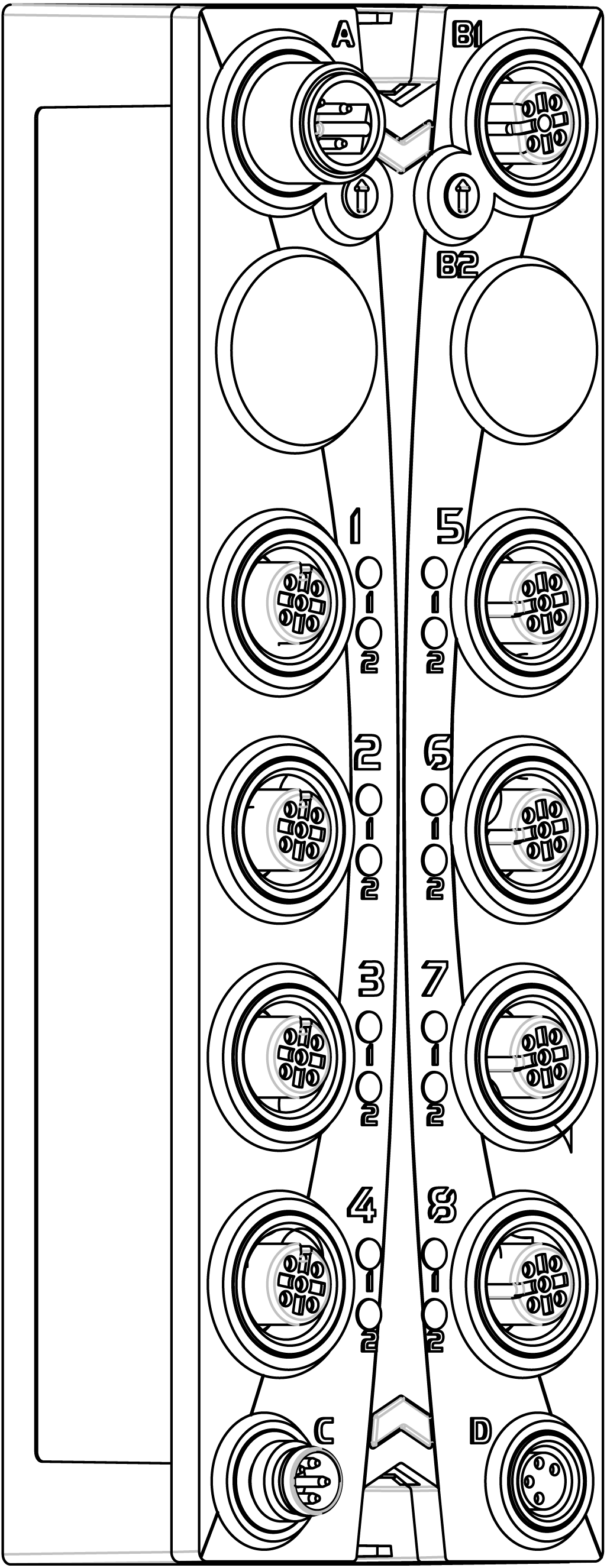

Diese Abbildung zeigt das Modul TM7SDM12DTFS:

In der folgenden Tabelle werden die Referenzen des Moduls dargestellt:

Modellnummer	Beschreibung	Farbe
TM7SDM12DTFS	TM7 Digitales gemischtes Sicherheitsmodul	Rot

HINWEIS: Weitere Informationen finden Sie unter:

Status-LEDs

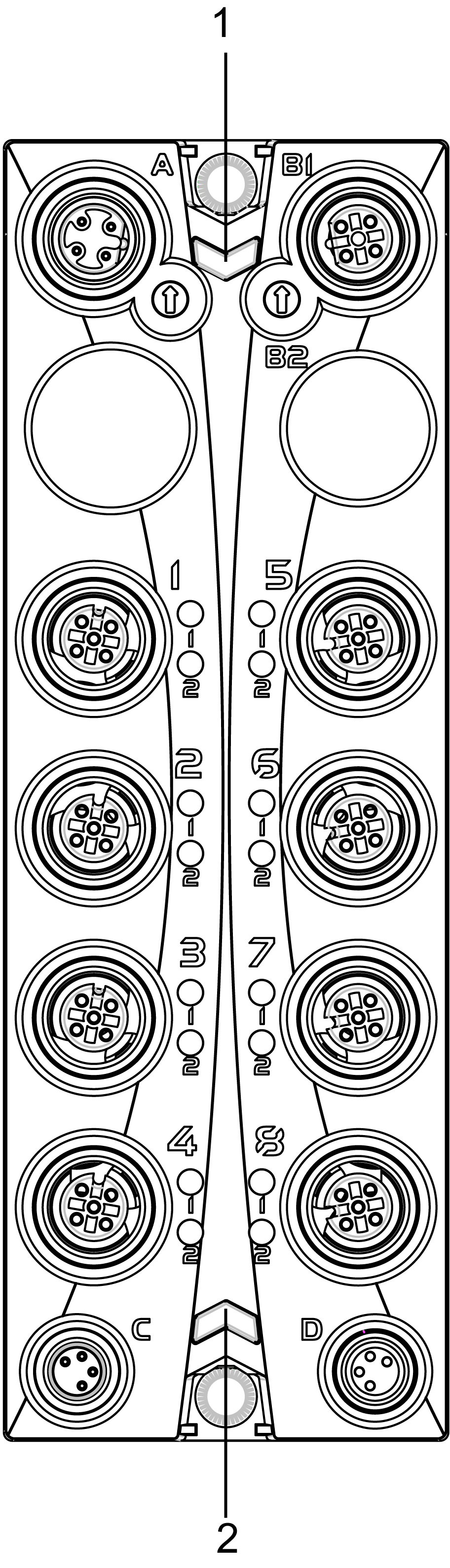

Die Abbildung zeigt die Status-LEDs:

1 Status-LEDs r und e: Links grün r, rechts rot e

2 Status-LEDs S und E: links rot S, rechts rot E

In der folgenden Tabelle wird der Status der LED-Anzeige beschrieben:

LED-Anzeige	Farbe	Status	Beschreibung
r	Aus		Keine Modulversorgung angeschlossen
	Grün	1-maliges Aufblinken	Reset-Modus
		2-maliges Aufblinken	Firmwareaktualisierung Verarbeitung läuft
		Blinken	Status "Pre-Operational"
		Ein	RUN-Zustand
e	Aus		Kein Fehler erkannt oder Modulversorgung nicht angeschlossen
	Rot	Blinken	Bootloader-Modus
		3-maliges Aufblinken	Firmware-Download findet statt
		Ein	Fehler erkannt
r+e	Leuchten: Rot / 1-maliges Aufblinken: Grün		Ungültige Konfiguration

LED-Anzeige	Farbe	Status	Beschreibung
1- 1 1- 2 2- 1 2- 2 5- 1 5- 2 6- 1 6- 2	Rot	Ein	Zeigt entweder einen festgestellten Fehler beim entsprechenden Eingang oder die Verwendung eines Sicherheitseingangs als einen Nicht-Sicherheitseingang an. HINWEIS: Wenn keine Verbindung zum Safety Logic Controller besteht, bleiben alle Kanäle konstant rot.
Blinken	Festgestellter Fehler in 2-Kanal-Überprüfung (synchrones Blinken der zwei betroffenen Kanäle)
Grün	Ein	Eingang gesetzt

LED-Anzeige

Farbe

Status

Beschreibung

1- 1

1- 2

2- 1

2- 2

5- 1

5- 2

6- 1

6- 2

Rot

Ein

Zeigt entweder einen festgestellten Fehler beim entsprechenden Eingang oder die Verwendung eines Sicherheitseingangs als einen Nicht-Sicherheitseingang an.

HINWEIS: Wenn keine Verbindung zum Safety Logic Controller besteht, bleiben alle Kanäle konstant rot.

Blinken

Festgestellter Fehler in 2-Kanal-Überprüfung (synchrones Blinken der zwei betroffenen Kanäle)

Grün

Ein

Eingang gesetzt

LED-Anzeige	Farbe	Status	Beschreibung
4- 1 4- 2 8- 1 8- 2	Rot	Ein	Zeigt entweder einen festgestellten Fehler beim entsprechenden Ausgang oder die Verwendung eines Sicherheitsausgangs als einen Nicht-Sicherheitsausgang an. HINWEIS: Wenn keine Verbindung zum Safety Logic Controller besteht, bleiben alle Kanäle konstant rot.
Orange	Ein	Ausgang gesetzt

LED-Anzeige

Farbe

Status

Beschreibung

4- 1

4- 2

8- 1

8- 2

Rot

Ein

Zeigt entweder einen festgestellten Fehler beim entsprechenden Ausgang oder die Verwendung eines Sicherheitsausgangs als einen Nicht-Sicherheitsausgang an.

HINWEIS: Wenn keine Verbindung zum Safety Logic Controller besteht, bleiben alle Kanäle konstant rot.

Orange

Ein

Ausgang gesetzt

LED-Anzeige	Farbe	Status	Beschreibung
SE	Aus		RUN-Status oder 24 VDC-Versorgung nicht vorhanden
	Rot		Bootphase, fehlende TM5-Verbindung oder nicht funktionsfähiger Prozessor (siehe nachfolgende Gefahrenmeldung)
			Status "Pre-Operational"
			Kommunikationskanal nicht OK
			Die Firmware dieses Moduls ist eine nicht-zertifizierte Pilotversion HINWEIS: Bei dieser Anzeige muss das Modul unverzüglich ersetzt werden oder dessen Firmware mit einer zertifizierten aktualisiert werden. Fragen Sie in alle Fällen bei Ihrem Schneider Electric Vertreter nach.
			Bootphase, nicht funktionsfähige Firmware
		Ein	Sicherheitsbezogener Status ist aktiv.

Wenn die SE-LED permanent leuchtet, zeigt dies an, dass das Modul nicht betriebsbereit ist. In Safety Logic Controller ist auch eine Diagnose verfügbar, um diesen Status anzuzeigen. Tauschen Sie das Modul in diesem Fall sofort aus.

WARNUNG
	VERLUST DER SICHERHEITSFUNKTION Ersetzen Sie jedes und alle Module, die anzeigen, dass sie nicht betriebsbereit sind. Stellen Sie sicher, dass die Auswirkungen nicht reparierter Geräte bei Ihrer Risikobewertung berücksichtigt werden. Führen Sie alle notwendigen Reparaturmaßnahmen durch, bevor Sie die Maschine erneut starten oder deren Betrieb fortführen. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

VERLUST DER SICHERHEITSFUNKTION

Ersetzen Sie jedes und alle Module, die anzeigen, dass sie nicht betriebsbereit sind.
Stellen Sie sicher, dass die Auswirkungen nicht reparierter Geräte bei Ihrer Risikobewertung berücksichtigt werden.
Führen Sie alle notwendigen Reparaturmaßnahmen durch, bevor Sie die Maschine erneut starten oder deren Betrieb fortführen.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
