TM5-Sicherheitssystem-Busbasis

Übersicht

Die rote Busbasis TM5ACBM3FS ist für 24-VDC-Elektronik-Sicherheitsmodule konzipiert.

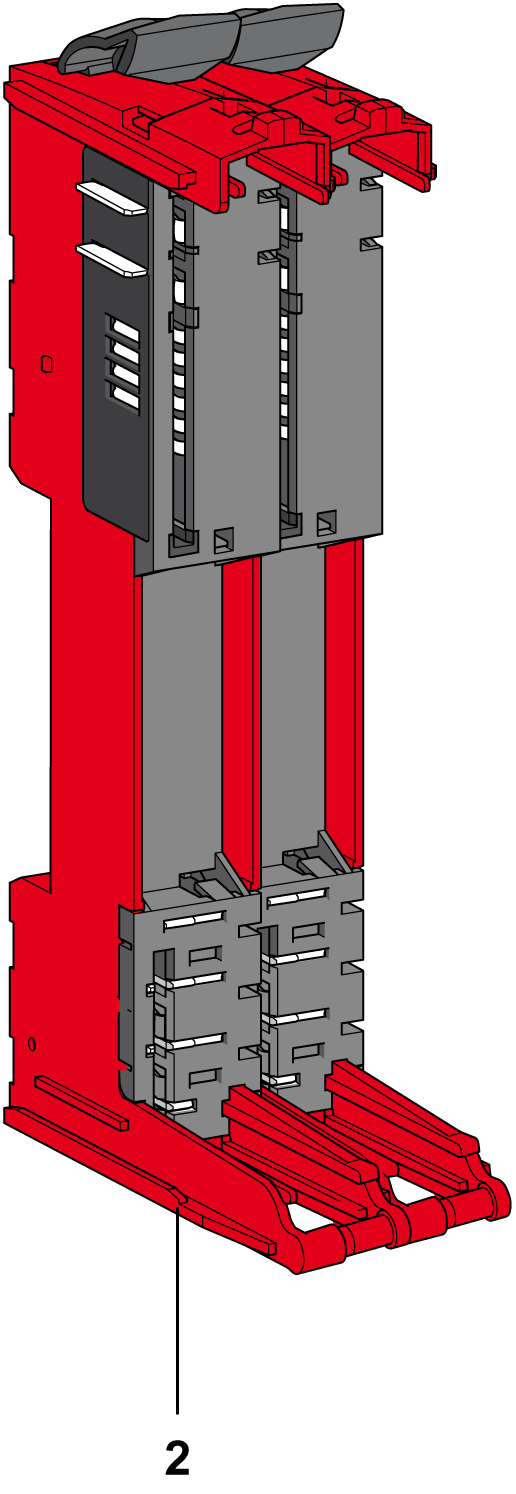

Die folgende Abbildung zeigt die TM5-Sicherheitssystem-Busbasen:

TM5ACBM3FS

TM5ACBM4FS

Nummer

Referenz

Beschreibung

Farbe

1

TM5ACBM3FS

24-VDC-Busbasis für Sicherheitsmodule, sicherheitscodiert, 24-VDC-E/A-Leistungssegment-Durchführung

Rot

2

TM5ACBM4FS

24-VDC-Busbasis für Sicherheitsmodule, sicherheitscodiert, 24-VDC-E/A-Leistungssegment links isoliert

Rot

Eine Scheibe muss aus einer einzigen Farbe bestehen. So darf ein grauer Busgrundträger beispielsweise nur mit einem grauen Elektronikmodul und einer grauen Klemmenleiste montiert werden. Die Farbe ist jedoch kein ausreichender Hinweis auf die Kompatibilität; vergewissern Sie sich immer, dass die Funktionen der Scheibenkomponenten zusammenpassen.

 GEFAHR
ELEKTRISCHER SCHLAG ODER LICHTBOGEN AUFGRUND INKOMPATIBLER KOMPONENTEN
  • Verknüpfen Sie keine Komponenten einer Scheibe, die unterschiedliche Farben aufweisen.
  • Prüfen Sie vor der Installation stets die Kompatibilität der Scheibenkomponenten und Module anhand der Zuordnungstabelle in diesem Handbuch.
  • Stellen Sie sicher, dass jeweils die richtigen Klemmenleisten (Mindestvoraussetzung sind übereinstimmende Farben und identische Klemmenanzahl) in den verschiedenen Elektronikmodulen installiert werden.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Allgemeine Merkmale

In diesem Abschnitt werden die Kenndaten der TM5-System-Busbasen erläutert. Siehe auch Umgebungskenndaten.

 WARNUNG
UNBEABSICHTIGTER GERÄTEBETRIEB
Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Die folgende Tabelle enthält die technischen Daten für TM5-System-Busbasen:

Allgemeine Merkmale

Stromaufnahme des TM5-Leistungsbusses

26 mA

Verlustleistung

0,13 W max.
