Verdrahtung des Moduls TM5SDO2DTRFS

Anschlussbelegung / Anschlussbeispiel

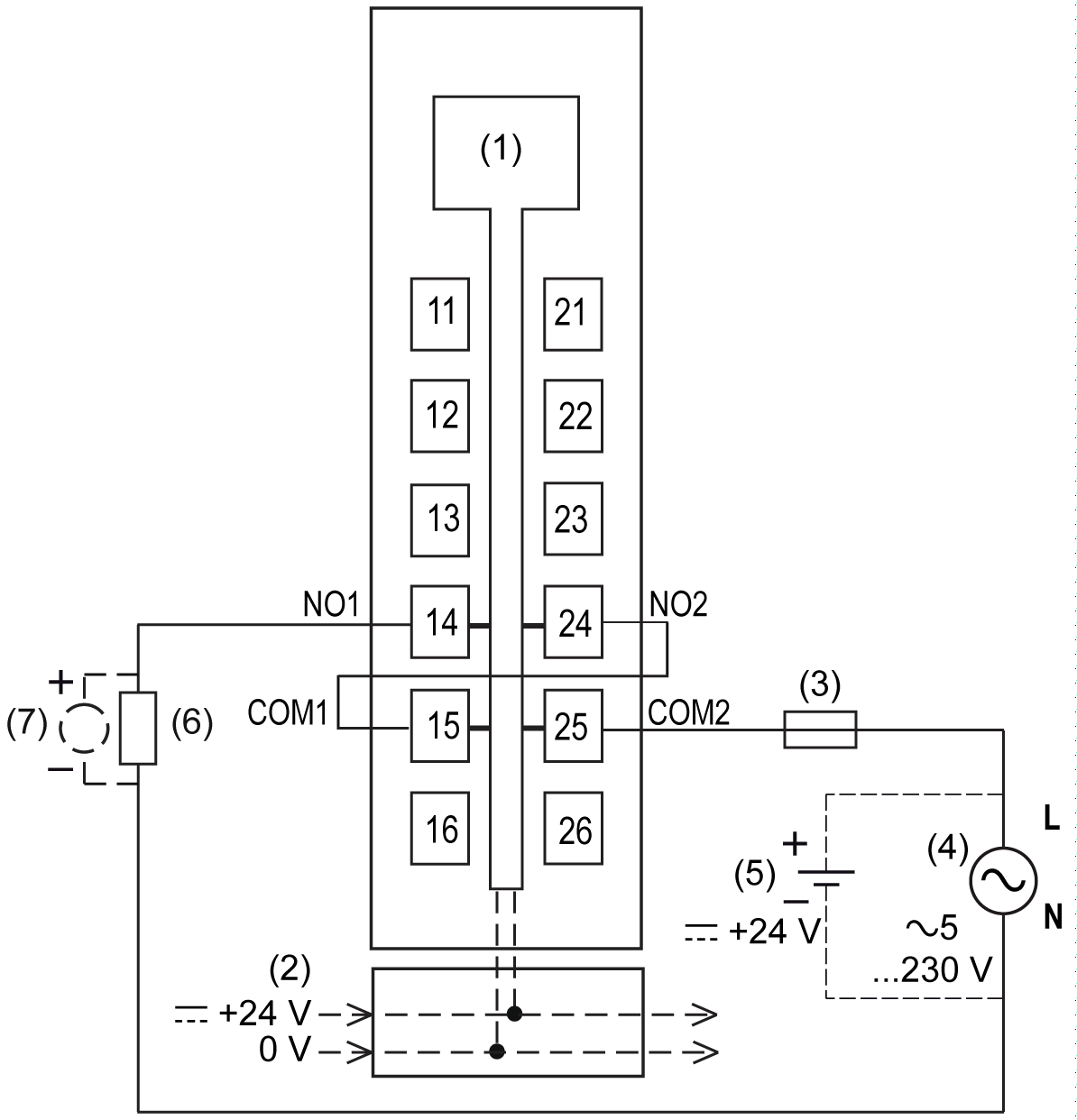

Die nachstehende Abbildung zeigt ein Anschlussbeispiel für TM5SDO2DTRFS:

1 Interne Elektronik

2 24-VDC-E/A-Leistungssegment, in die Busbasis integriert

3 Externe Sicherung mit einer geeigneten Bemessung für die Last und deren Eigenschaften, max. 6 A

4 Externe Spannungsversorgung, 5...230 VAC

5 Externe Spannungsversorgung, 24 VDC

6 Aktor, 2-Draht, Last

7 Schutz vor induktiver Last

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
