Die TM5-Feldbusschnittstelle mit integrierter Stromverteilung ist das erste Element der verteilten TM5-E/A-Insel. Nach dem Zusammenbau setzt sich die TM5-Feldbusschnittstelle aus vier Elementen zusammen:
oBusbasis der Feldbusschnittstelle
oFeldbusschnittstellen-Modul
oSchnittstellen-Stromverteilermodul (IPDM)
oKlemmenleiste

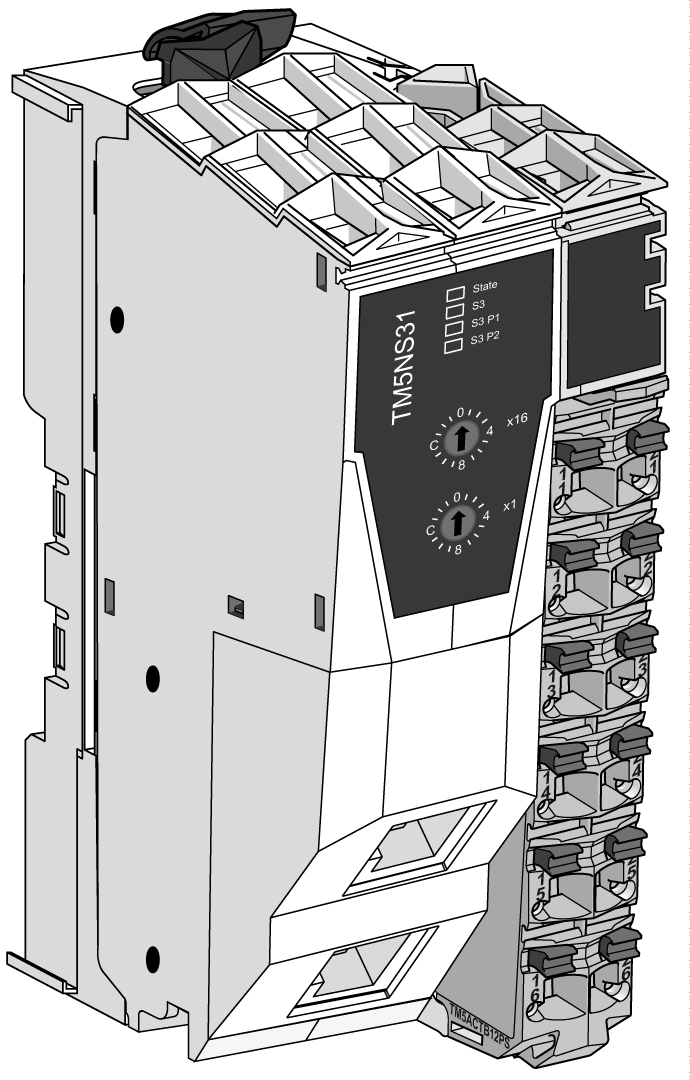

Die folgende Abbildung zeigt eine zusammengebaute TM5-Feldbusschnittstelle:
Merkmale der TM5-Feldbusschnittstelle
Die nachfolgende Tabelle enthält die Referenz für die Busbasis:
|
Referenz |
Beschreibung |
|---|---|
|
Busbasis für Feldbusschnittstellen-Modul und Schnittstellen-Stromverteilermodul (IPDM) |
Die nachfolgende Tabelle enthält die Referenz für die Feldbusschnittstellen-Module:
Die nachfolgende Tabelle enthält die Referenz für das Schnittstellen-Stromverteilermodul (IPDM):
|
Referenz |
Beschreibung |
|---|---|
|
24-VDC-Spannungsversorgung für Feldbusschnittstelle |
Die nachfolgende Tabelle enthält die Referenz für die Klemmenleiste:
|
Referenz |
Beschreibung |
|---|---|
|
24 VDC, 12-polige Klemmenleiste für PDM, IPDM und elektronisches Empfängermodul |
