In der nachstehenden Tabelle werden die wichtigsten Kenndaten des Bausteins TM7BAI4PLA aufgeführt:
|
Wichtige Kenndaten |
||
|---|---|---|
|
Anzahl Eingangskanäle |
4 |
|
|
Messtyp |
Temperatur |
|
|
Eingangssensortyp |
J, K, N und S Thermoelementsensoren |
|
|
Auflösung |
16 Bit |
|
|
Sensoranschlusstyp |
M12, A-codiert, Verbinder vom Typ Buchse |
|
Die Thermoelement-Bausteine werden jeweils für einen Thermoelement-Sensortyp als Einheit konfiguriert. Die Verwendung verschiedener Thermoelementtypen in einem Baustein ist nicht möglich, da in diesem Fall falsche Temperaturwerte gemessen würden.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
oSchließen Sie an einen Temperaturbaustein nur Thermoelement-Sensoren desselben Typs an. oKonfigurieren Sie den Baustein für den korrekten Typ von Thermoelement. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

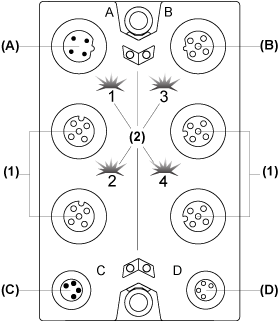

Die folgende Abbildung zeigt den Baustein TM7BAI4PLA:
(A) IN-Steckverbinder für TM7-Bus
(B) OUT-Steckverbinder für TM7-Bus
(C) IN-Steckverbinder für 24-VDC-Spannungsversorgung
(D) OUT-Steckverbinder für 24-VDC-Spannungsversorgung
(1) Eingangssteckverbinder
(2) Status-LEDs
Steckverbinder- und Kanalbelegung
In der nachstehenden Tabelle werden die Steckverbinder- und Kanalbelegungen des Bausteins TM7BAI4PLA aufgeführt:
|
Eingangssteckverbinder |
Eingangsstatus-LEDs |
Kanaltyp |
Kanäle |
|---|---|---|---|
|
1 |
1 |
Eingang |
I0 |
|
2 |
2 |
Eingang |
I1 |
|
3 |
3 |
Eingang |
I2 |
|
4 |
4 |
Eingang |
I3 |

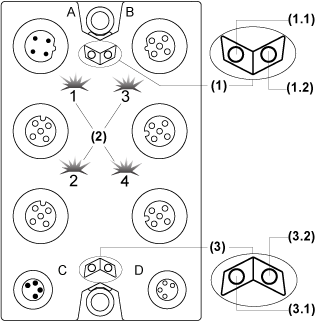

Die folgende Abbildung zeigt die Status-LEDs am Baustein TM7BAI4PLA:
(1) Status-LEDs für TM7-Bus, Gruppe von zwei LEDs: 1.1 (grün) und 1.2 (rot)
(2) Eingangsstatus-LEDs, bestehend aus vier LEDs: 1, 2, 3 und 4 (grün)
(3) Eingangsbaustein-Status-LEDs, Gruppe von zwei LEDs: 3.1 (grün) und 3.2 (rot)
Die nachstehende Tabelle beschreibt die Status-LEDs für den TM7-Bus am Baustein TM7BAI4PLA:
|
Status-LEDs für TM7-Bus |
Beschreibung |
|
|---|---|---|
|
LED 1.1 |
LED 1.2 |
|
|
AUS |
AUS |
Keine Spannungsversorgung am TM7-Bus |
|
EIN |
EIN |
TM7-Bus im Anlaufzustand: oSpannungsversorgung am TM7-Bus und oBaustein nicht initialisiert |
|
EIN |
AUS |
TM7-Bus im Betriebszustand: |
|
AUS |
EIN |
TM7-Busfehler erkannt |
Die nachstehende Tabelle beschreibt die LEDs für den Eingangsstatus am Baustein TM7BAI4PLA:
|
Kanal-LEDs |
Status |
Beschreibung |
|---|---|---|
|
1 - 4 |
AUS |
Verbindung geöffnet oder Sensor nicht angeschlossen bzw. nicht verwendet |
|
Blinkend |
Überlauf oder Unterlauf des Eingangssignals |
|
|
EIN |
Der Analog-/Digital-Wandler wird ausgeführt, ein Wert ist verfügbar |
Die nachstehende Tabelle beschreibt die LEDs für den Status des Eingangsbausteins am Baustein TM7BAI4PLA:
|
Bausteinstatus-LEDs |
Status |
Beschreibung |
|---|---|---|
|
3.1 |
AUS |
Keine Spannungsversorgung |
|
Einmaliges Blinken |
Reset-Status |
|
|
Blinkend |
Anlaufstatus |
|
|
EIN |
Status „In Betrieb“ |
|
|
3.2 |
AUS |
OK oder keine Spannungsversorgung |
|
Einzelnes Blinken |
Fehler für einen Eingangskanal erkannt Überlauf oder Unterlauf des Eingangssignals |
|
|
Zweifaches Blinken |
Spannungsversorgung nicht im zulässigen Bereich |
|
|
EIN |
Erkannter Fehler oder Reset-Status |
Anschlusstemperatur- (Vergleichsstellen-)kompensation
Bei der Verwendung von Thermoelementen muss die Temperatur an den Anschlussverbindungen des Moduls TM7BAI4PLA gemessen werden, damit eine genaue Absoluttemperatur am Messpunkt des Thermoelements berechnet werden kann. Der zur Messung der Anschlusstemperatur verwendete Sensor ist im Thermoelement-Steckverbinder des TM7ACTHA integriert.
HINWEIS: Es ist mindestens ein TM7ACTHA-Anschlusstemperatursensor erforderlich, um die von den angeschlossenen Thermoelementen gemessene Temperatur zu ermitteln. Andernfalls wird ein Wert von 7FFF hex für alle angeschlossenen Thermoelemente berechnet.
Die Genauigkeit der Temperaturmessung der angeschlossenen Thermoelemente ist eine Funktion der Anzahl von Anschlusstemperatursensoren, die mit dem Baustein verbunden sind.
Die folgende Tabelle enthält Beispiele für mögliche Konfigurationen:
|
An den Eingangssteckverbinder angeschlossene TM7ACTHA |
Beschreibung |
|---|---|
|
1 |
Die Anschlusstemperaturkompensation für alle 4 Kanäle wird mit der an Steckverbinder 1 gemessenen Temperatur durchgeführt. |
|
1 und 3 |
Die Anschlusstemperaturkompensation für die Kanäle I0 und I1 wird mit der an Steckverbinder 1 gemessenen Temperatur durchgeführt. Die Anschlusstemperaturkompensation für die Kanäle I2 und I3 wird mit der an Steckverbinder 3 gemessenen Temperatur durchgeführt. |
|
1, 2, 3 und 4 |
Die Anschlusstemperaturkompensation wird mit der am jeweiligen Steckverbinder gemessenen Temperatur durchgeführt. |
|
HINWEIS: Informationen über die Entsprechungen zwischen den Steckverbindern und Kanälen finden Sie unter Steckverbinder- und Kanalbelegung. |
|
Der Thermoelementstecker TM7ACTHA wird für die Kompensierung der Temperatur an Messpunkten verwendet. Der zur Messung der Anschlusstemperatur verwendete Sensor ist im Thermoelementstecker integriert.
Die folgende Abbildung zeigt den TM7ACTHA:
Siehe auch TM7ACTHA-Kenndaten und -Verdrahtung.
