TMSES4 - Beschreibung

Übersicht

Das TMSES4-Ethernet-Modul stellt eine zusätzliche Ethernet-Schnittstelle für die Steuerung zur Verfügung. Im System können maximal drei TMSES4-Module konfiguriert werden.

Das TMSES4-Ethernet-Modul ist mit folgenden Steuerungsreferenzen kompatibel:

TM262L10MESE8T
TM262L20MESE8T
TM262M15MESS8T
TM262M25MESS8T
TM262M35MESS8T

Die MAC-Adresse des TMSES4 ist eindeutig für die drei TMSES4. Diese MAC-Adresse ist auf dem Etikett an der linken Seite des M262 Logic/Motion Controller verfügbar.

Wichtige Kenndaten

In der Tabelle werden die wichtigsten Kenndaten des TMSES4Ethernet-Kommunikationsmoduls aufgeführt:

Wichtige Kenndaten
Norm	Ethernet
Anschlusstyp	4 RJ45-Anschlüsse für die Ethernet-Kommunikation
Übertragungsgeschwindigkeit	Max. 1 GBit/s

Verbindung

Die folgende Abbildung zeigt die Verbindung einer Steuerung mit einem Ethernet-Netzwerk:

HINWEIS: Wenn Sie mehrere TMSES4-Module konfigurieren, muss jedes Modul in einem anderen Subnetz angesiedelt sein.

HINWEIS: Die TMSES4-Module müssen sich in einem anderen Subnetz befinden als die Ethernet-Ports der Steuerung.

HINWEIS: Verbinden Sie nicht zwei TMSES4-Module miteinander, wenn diese in derselben Steuerung installiert sind.

HINWEIS: Verbinden Sie ein TMSES4-Modul nicht mit einem Ethernet-Port der Steuerung, in der das Modul installiert ist.

Elemente

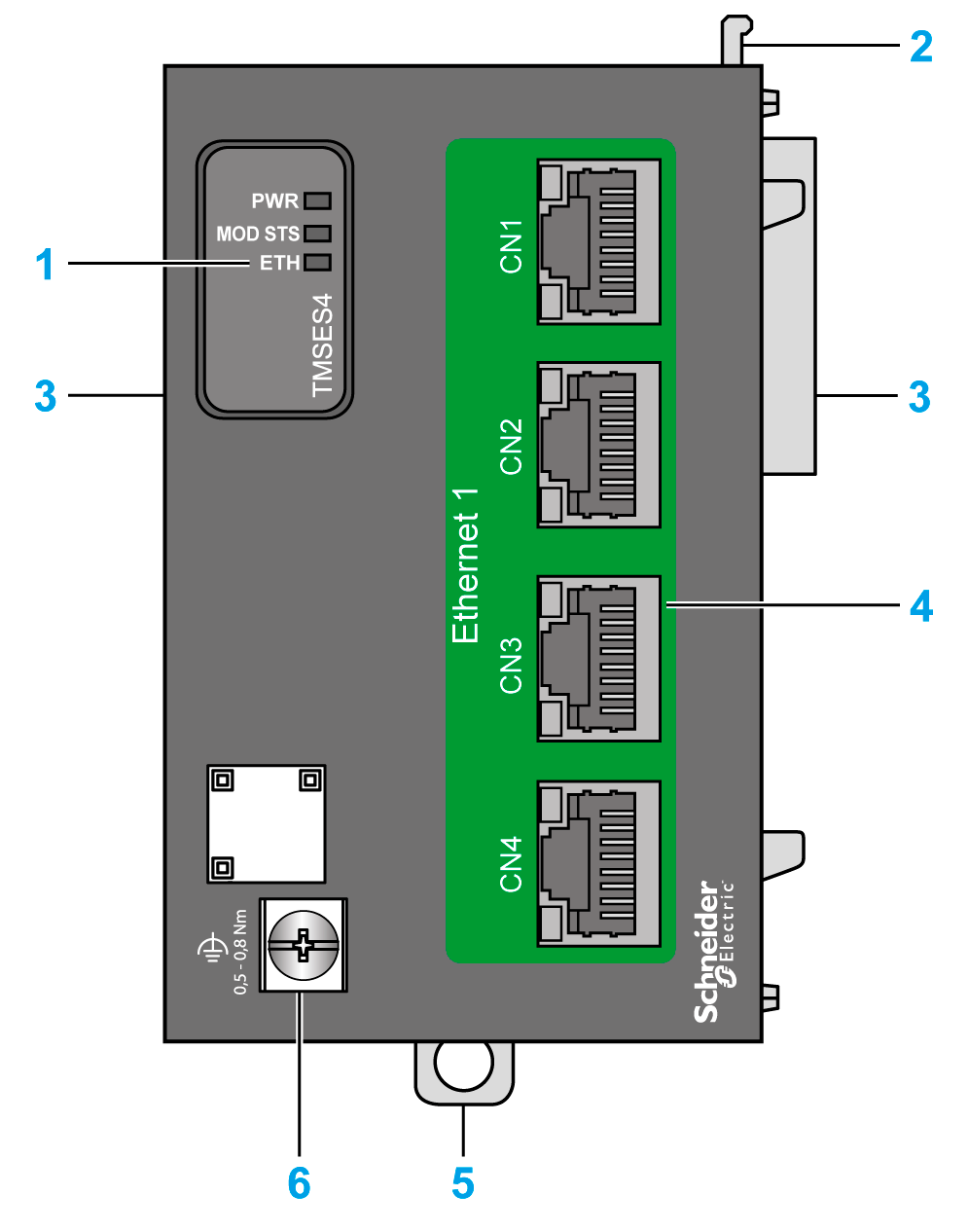

In der folgenden Abbildung sind die Hauptelemente des TMSES4-Moduls dargestellt:

Bezeichnung	Beschreibung
1	Status-LEDs
2	Verriegelung
3	TMS-Busanschluss
4	4 Ethernet-Ports
5	Halteclip für 35 mm (1,38 Zoll) Tragschiene (DIN-Schiene)
6	Schraube für Funktionserde

Modulstatus-LED

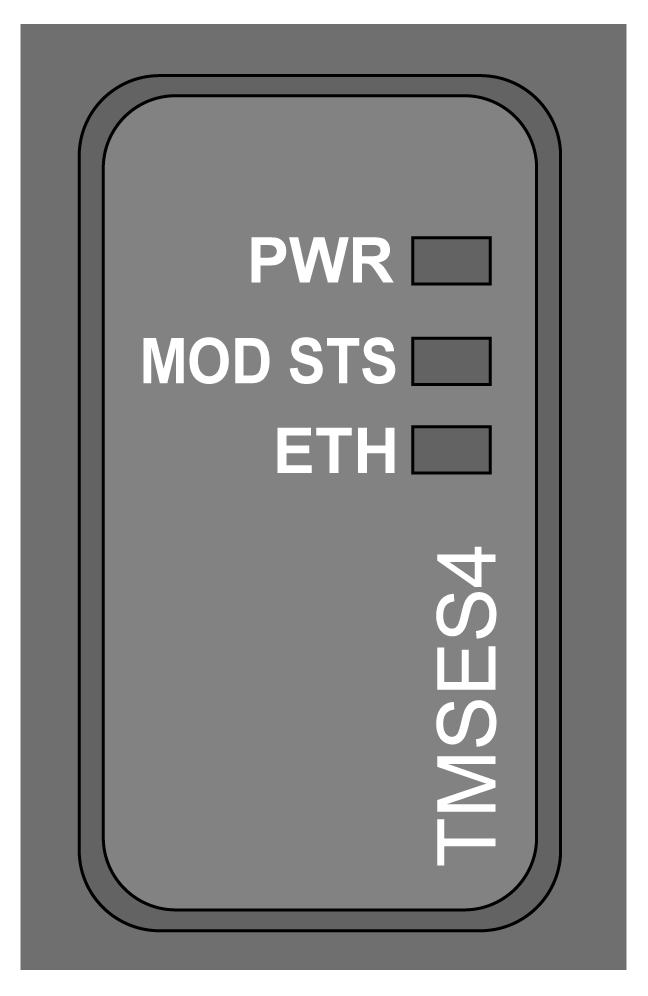

Die Abbildung zeigt die TMSES4-Status-LEDs:

In der folgenden Tabelle wird die TMSES4-Status-LED beschrieben:

LED	Farbe	Status	Beschreibung
PWR	Grün	Ein	Es ist Spannung angelegt.
PWR	Grün	Aus	Die Spannungsversorgung ist abgeschaltet.
MOD STS	Grün	Ein	Das Modul läuft.
	Rot	Ein	Das Modul läuft nicht.
	Rot	Blinken	Verbindungsfehler oder Netzwerksättigung erkannt.
ETH	Grün	Ein	Das Modul läuft, und ein Port ist angeschlossen.
		Blinken	3-faches Blinken: Es sind keine Ports angeschlossen. 4-faches Blinken: IP-Adresse dupliziert. 5-faches Blinken: Es wird auf die IP-Adresse gewartet. 6-faches Blinken: Standard-IP-Adresse wird verwendet.
		Aus	Das Modul wird initialisiert.

LEDs für RJ45-Anschlussstatus

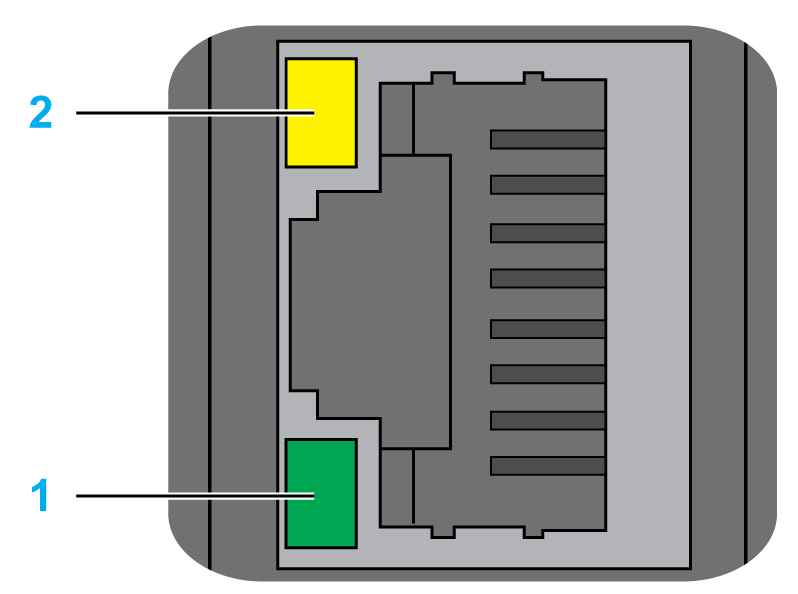

Die folgende Abbildung zeigt die LEDs für den RJ45-Anschlussstatus:

Die folgende Abbildung beschreibt die LEDs für den RJ45-Anschlussstatus:

Bezeichnung	Beschreibung	LED
Bezeichnung	Beschreibung	Farbe	Status	Beschreibung
1	Ethernet-Aktivität	Grün	Aus	Keine Aktivität
1	Ethernet-Aktivität	Grün	Ein	Senden oder Empfangen von Daten
2	Ethernet-Verbindung	Grün/Gelb	Aus	Keine Verbindung
			Gelb	Verbindung mit 10 oder 100 Mbit/s
			Grün	Verbindung mit 1 Gbit/s
