TMSES4 - Kenndaten

Einführung

Dieser Abschnitt enthält die allgemeinen Kenndaten des TMSES4-Moduls.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

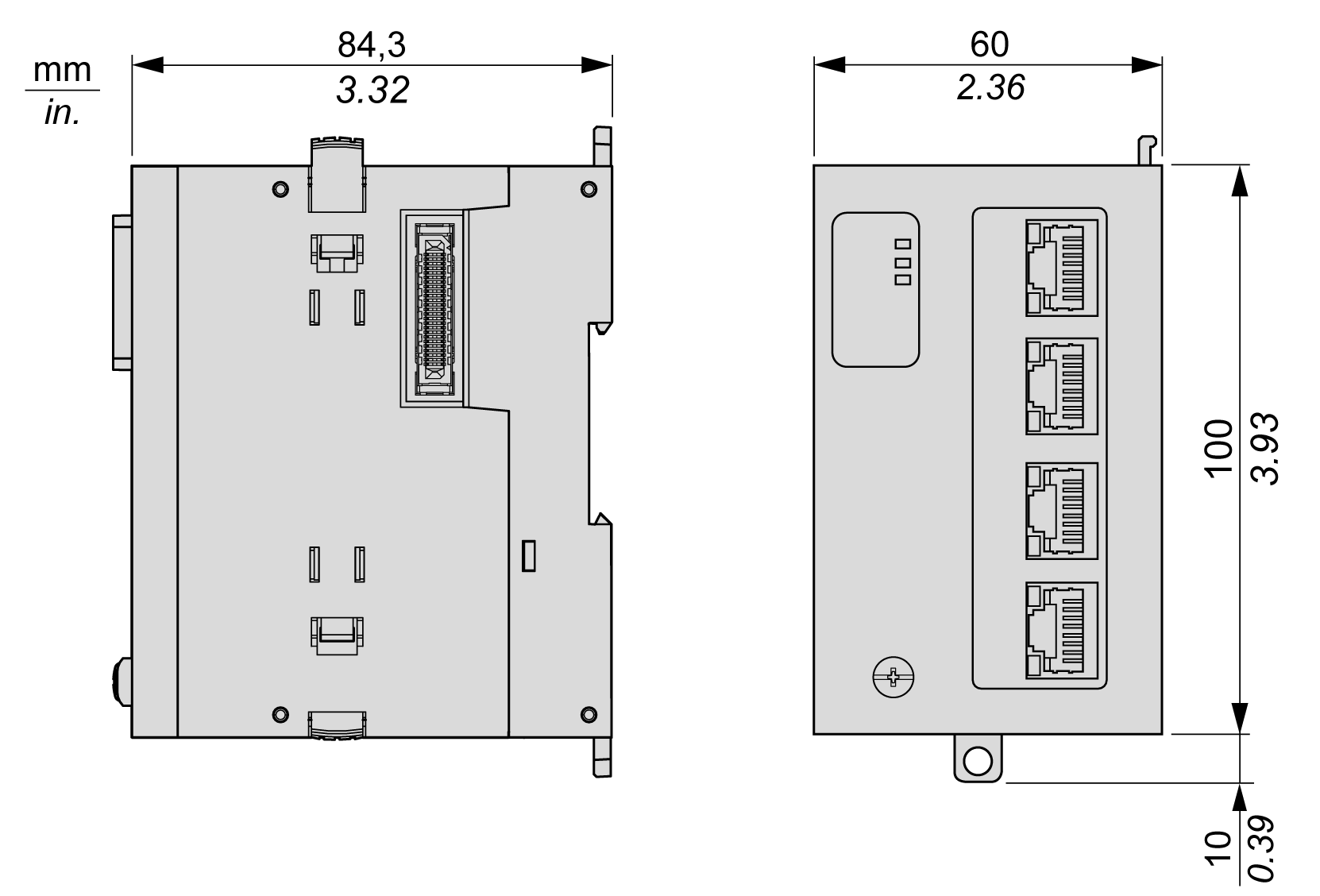

Die nachstehenden Abbildungen zeigen die Abmessungen des TMSES4-Moduls:

In der nachstehenden Tabelle werden die allgemeinen Kenndaten des TMSES4-Moduls aufgeführt:

In der nachstehenden Tabelle werden die Kenndaten des TMSES4-Moduls aufgeführt:

Kenndaten	Beschreibung
Richtlinien	Ethernet
Steckverbindungstyp	RJ45
Baudrate	Unterstützt Ethernet „10BaseT“, „100BaseTX“ und „1000BaseT“ mit Autonegotiation
Automatisches Crossover	MDIO ⁽¹⁾
Busanschlüsse	1 rechtsseitiger Anschluss an die Steuerung, Stecker 1 linksseitiger Anschluss an das nächste Erweiterungsmodul, Buchse
Installation	Links von der Steuerung oder hinter einem anderen TMSES4-Erweiterungsmodul.
(1) Die Steuerung unterstützt die MDIO-Auto-Crossover-Kabelfunktion. Es müssen keine speziellen Ethernet-Crossover-Kabel für den direkten Anschluss von Geräten an diesen Port verwendet werden (Verbindung ohne einen Ethernet-Hub oder -Switch.)
