Cuadro de diálogo
Descripción general
Una vez iniciado Controller Assistant, se abre el cuadro de diálogo . Ofrece un acceso rápido a las funciones principales.
Los elementos principales se encuentran en la parte central del cuadro de diálogo (elemento 4 de la leyenda del gráfico siguiente). Para utilizar una función, haga clic en un símbolo que funcione como un botón.
Para volver al cuadro de diálogo desde un subdiálogo, haga clic en el botón (elemento 6 de la leyenda del gráfico siguiente).
En el campo de información (3), obtendrá información sobre el cuadro de diálogo o el botón seleccionado. Además, el campo de información ofrece datos sobre cómo continuar utilizando las funciones individuales.
La barra de estado incluye el tipo de controlador, la dirección IP, la versión del firmware, el tamaño de la imagen, DHCP y BOOTP, si están disponibles. Al pasar el ratón por encima de la barra de estado, aparece información detallada en el campo de información de la izquierda (3).

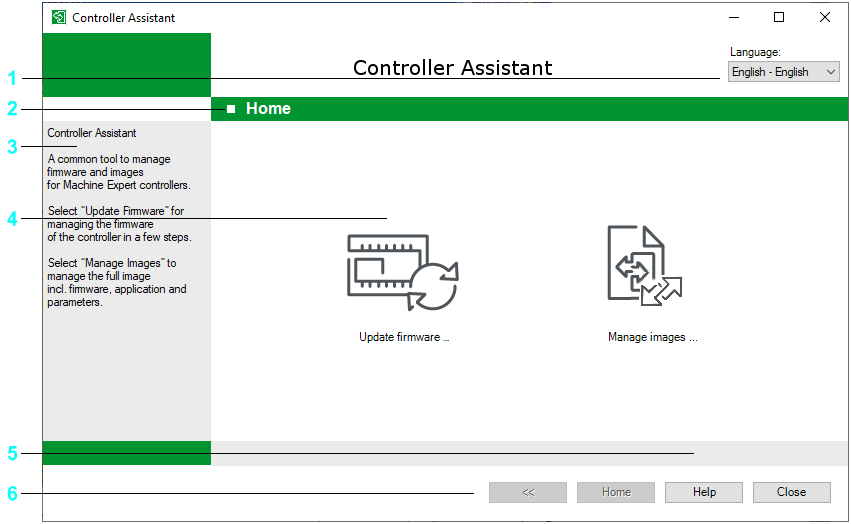

El cuadro de diálogo
1 Cambia el idioma de Controller Assistant
2 Título del cuadro de diálogo o la vista de datos
3 Campo de información que ofrece datos sobre cómo funciona la ventana seleccionada o instrucciones sobre cómo utilizar el botón seleccionado
4 Elementos principales que ofrecen acceso a los elementos operativos básicos de una sola vista
5 Barra de estado que proporciona información resumida sobre el controlador seleccionado
6 Botones disponibles en la mayoría de los cuadros de diálogo
Elementos principales
Puede acceder a las funciones básicas de Controller Assistant directamente desde el cuadro de diálogo utilizando los botones con forma de símbolos.
Haga clic en el botón para actualizar el firmware de un controlador conectado.
Una actualización de firmware iniciada mediante en el cuadro de diálogo no solo actualiza el firmware de un controlador conectado, sino que también elimina el programa de la aplicación (proyecto EcoStruxure Machine Expert) y el resto de datos almacenados en el controlador.
Una actualización de firmware iniciada mediante en el cuadro de diálogo actualiza el firmware en la imagen actual. El resto de datos no se modifican.
| AVISO | |
|---|---|
Procedimiento para realizar una copia de seguridad de los datos almacenados en el controlador en una ubicación del sistema de archivos:
|
Paso |
Acción |
|
1 |
Haga clic en en el cuadro de diálogo . |
|
2 |
Haga clic en (icono del controlador). |
|
3 |
Seleccione el controlador en la lista y haga clic en . |
|
4 |
Introduzca la información que solicite Controller Assistant (depende del controlador). |
|
5 |
Haga clic en y especifique una ubicación de almacenamiento en el sistema de archivos. |
Haga clic en el botón para gestionar imágenes.
-
Si es necesario realizar tareas de mantenimiento (por ejemplo, actualizaciones del firmware y del proyecto de un controlador), primero realice una copia de seguridad de los datos de todo el software del controlador.
-
Si tras una actualización debe usar la versión anterior de nuevo, podrá volver a cargar la copia de seguridad del software.
-
Si necesita utilizar el contenido de un controlador en otro controlador, puede generar una copia idéntica de un controlador.
-
Quizá simplemente desee realizar una copia de seguridad del estado del software de un controlador.
-
Actualizar el firmware sin eliminar la aplicación.
Botones
Los botones , , y están disponibles en las distintas ventanas.
A continuación se ofrece una breve descripción de los elementos individuales:
-
Haga clic en este botón para volver al cuadro de diálogo .
NOTA: Haga clic en el botón para volver al cuadro de diálogo en cualquier momento. Este botón se utiliza de forma simultánea para cancelar una función. -
Aparece la ayuda online.
-
Se cierra Controller Assistant.
-
Abre el paso anterior.
