Descripción del cuadro de diálogo
Descripción general
Para abrir el cuadro de diálogo , haga clic en uno de los botones o del cuadro de diálogo . Según esta selección, el cuadro de diálogo aparecerá en una de las variantes descritas en este capítulo.

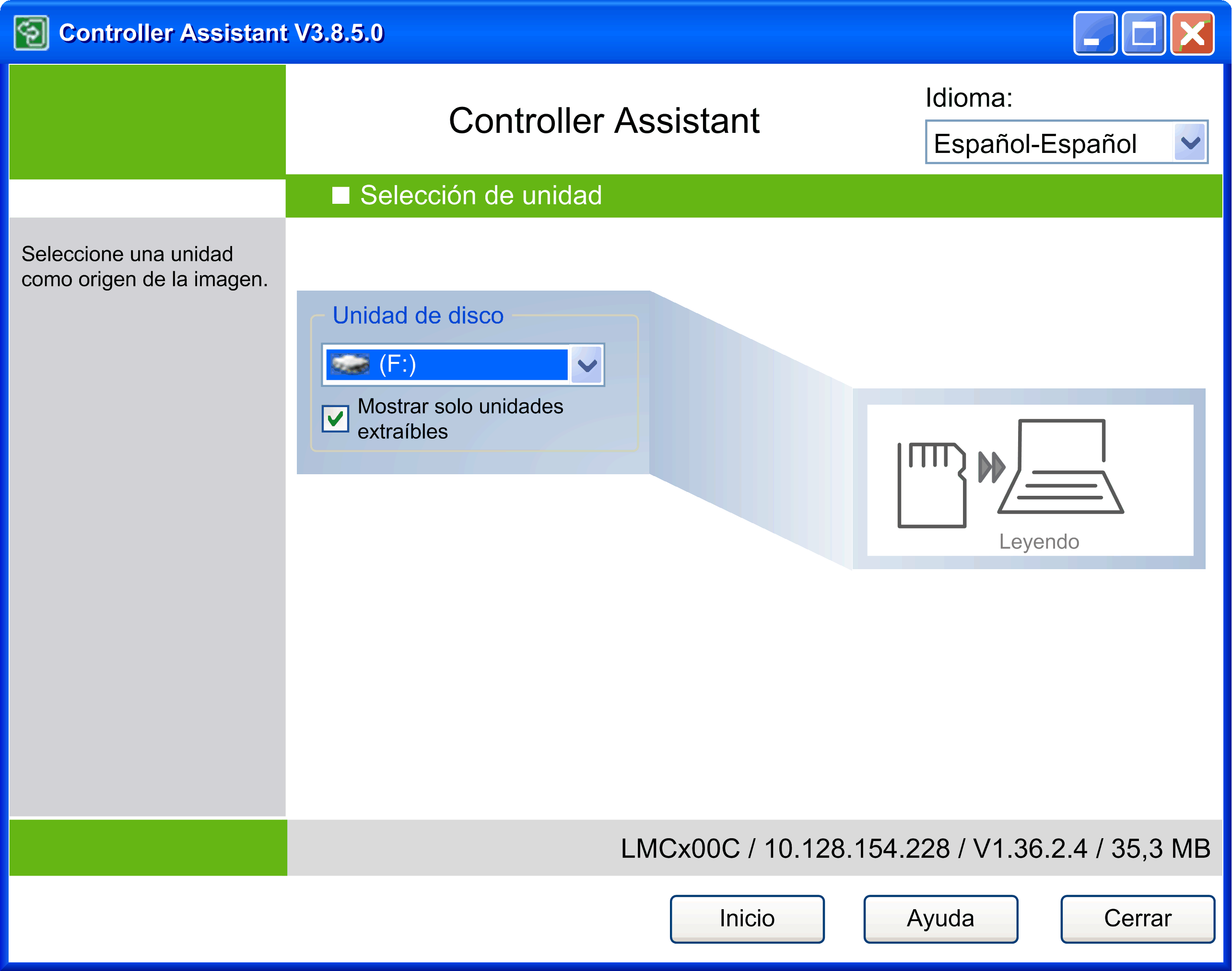

Cuadro de diálogo tras la llamada mediante el botón
En este cuadro de diálogo, seleccione la unidad en la que ha insertado el dispositivo de almacenamiento extraíble (tarjeta CF para controladores PacDrive M, tarjeta SD para Logic Controllers Modicon M221, M241, M251 o dispositivo de almacenamiento masivo USB para Modicon M258 Logic Controller, Modicon LMC058 Motion Controller).
De forma predeterminada aparece seleccionada la opción . Esto provoca que la lista solo contenga unidades de soporte extraíble. Para que en la lista también aparezcan unidades de disco duro, cancele la selección de .
Seleccione una de la lista .
Haga clic en el botón para cargar la imagen en Controller Assistant.

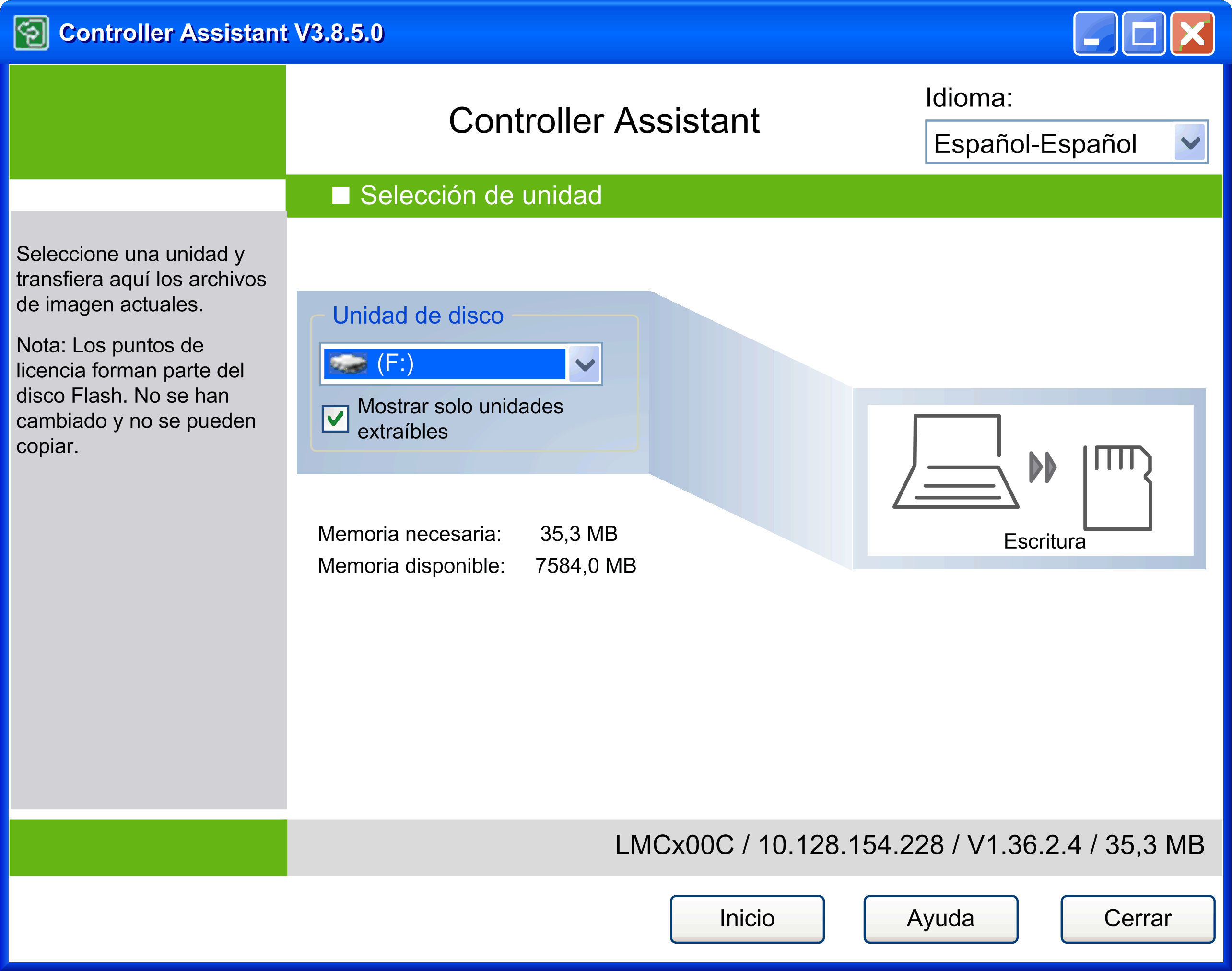

Cuadro de diálogo tras la llamada mediante el botón
En este cuadro de diálogo, seleccione la unidad en la que ha insertado el dispositivo de almacenamiento.
De forma predeterminada aparece seleccionada la opción . Esto provoca que la lista solo contenga unidades de soporte extraíble. Para que en la lista también aparezcan unidades de disco duro, cancele la selección de .
Haga clic en el botón para volver a escribir la imagen en el dispositivo de almacenamiento insertado. Antes de llevarse a cabo la operación, aparecerá un mensaje en el que se indica que los datos se eliminarán de la unidad seleccionada. Antes de que haga clic en para iniciar la operación, esto permite comprobar el contenido de la unidad de destino en una vista del Explorador de Windows si hace clic en . Para cancelar la operación, haga clic en .
Si usa controladores PacDrive (excepto en el caso de los controladores PacDrive M), se le puede pedir la administración de derechos de usuario del dispositivo.
Tenga en cuenta que para los controladores de PacDrive M los puntos de licencia existentes no constituyen una parte de una imagen sino que son parte de un disco Flash. No se pueden copiar. No se modifican al escribir una imagen en el disco Flash o en el controlador.
