EipGetHealth: lee el valor de bit de estado

Descripción de la función

Esta función devuelve el valor de bit de estado de una conexión EtherNet/IP específica.

El ID de conexión de cada dispositivo de destino de EtherNet/IP puede encontrarse en la ficha Conexiones correspondiente.

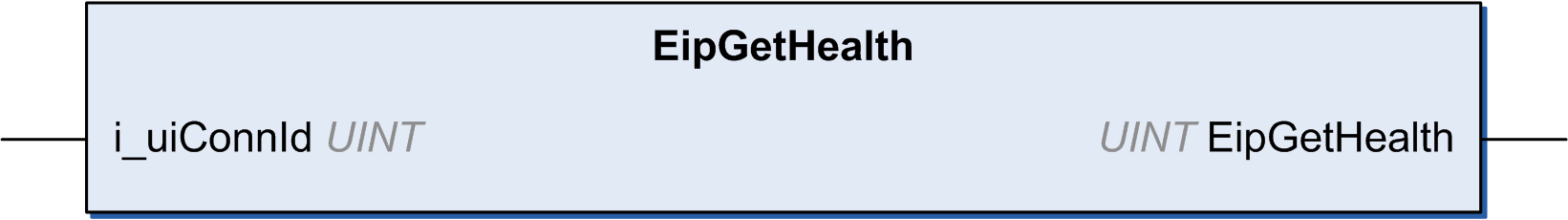

Representación gráfica

Representación IL y ST

Para ver la representación general en lenguaje IL o ST, consulte el capítulo Representación de funciones y de bloques de funciones.

Descripción de variables de E/S

En esta tabla se describe la variable de entrada:

Entrada

Tipo

Comentario

i_uiconnId

UINT

ID de conexión de la conexión que se supervisa.

En esta tabla se describe la variable de salida:

Salida

Tipo

Comentario

EipGetHealth

UINT

  • 0: Conexión no establecida

  • 1: Conexión establecida

Ejemplo

Este es un ejemplo de llamada de esta función:

conID:=257 ;

channelHealth := EipGetHealth(conID)(* Get the health value (1=OK, 0=Not OK) of the connection number conID. The connection ID is displayed in the configuration editor of the device *)
