Set_Attribute_All: establece todos los atributos de una instancia o clase

Descripción del bloque de funciones

Este bloque de funciones establece todos los atributos de una instancia o clase.

Para usar el bloque de funciones, debe añadir al menos un dispositivo EtherNet/IP en gestor de protocolo. Consulte Añadir un dispositivo.

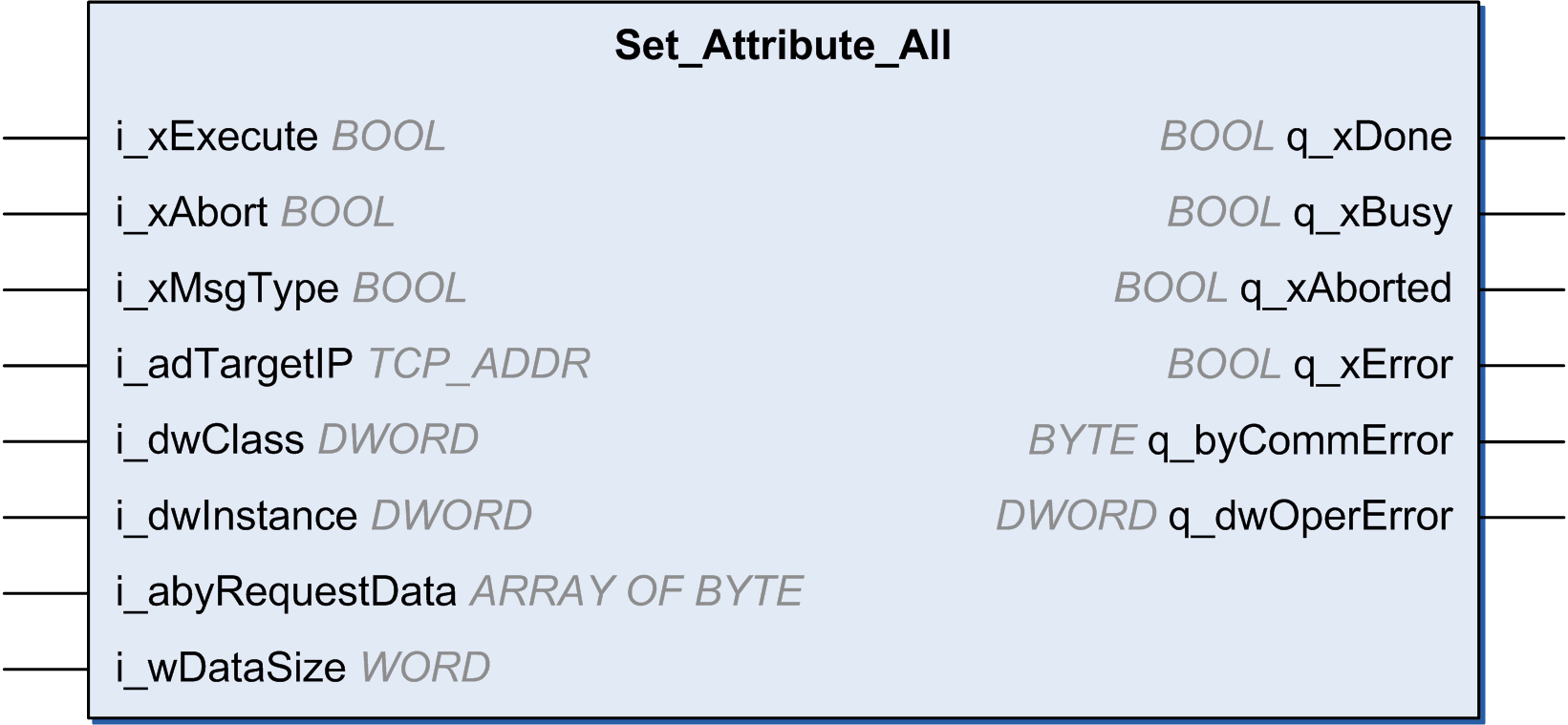

Representación gráfica

Entradas

En esta tabla se describen las variables de entrada:

Input	Tipo de datos	Comentario
i_xExecute	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. Un flanco ascendente de la entrada Execute inicia el bloque de funciones. El bloque de funciones continúa ejecutándose, y la salida Busy se establece en TRUE. Se ignora otro flanco ascendente de la entrada Execute mientras se ejecuta el bloque de funciones. FALSE: Si la entrada Execute está configurada en FALSE durante la ejecución del bloque de funciones, la salida Done o Error se establece en TRUE durante un ciclo. TRUE: La salida Done o Error se establece en TRUE siempre que la entrada Execute esté configurada en TRUE.
i_xAbort	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: la ejecución no se ha interrumpido. TRUE: la ejecución ha sido interrumpida por otro bloque de funciones.
i_xMsgType	BOOL	FALSE: UCCM TRUE: mensaje conectado (clase 3)
i_adTargetIP	TCP_ADDR	Dirección IP del destino.
i_dwClass	DWORD	Clase de destino. Consulte Cómo encontrar información de objetos en la documentación de dispositivos. Debe ser 0xFFFFFFFF si la clase no forma parte de la petición.
i_dwInstance	DWORD	Instancia de destino. Consulte Cómo encontrar información de objetos en la documentación de dispositivos. Puede ser 0 si el destino es una instancia de clase. Debe ser 0xFFFFFFFF si la instancia no forma parte de la petición.
i_abyRequestData	ARRAY OF BYTE 0…MAX_EIP_REQUEST_DATA_SIZE	Deben enviarse datos al destino. Si no se utiliza, wDataSize debe ser igual a 0 ¹.
q_wDataSize	WORD	Tamaño real de abyRequestData ⁽¹⁾.
(1) El búfer de los datos de entrada también debe tener formato. Consulte los datos de la petición Set_Attribute_All en el volumen 1 de la especificación ODVA EtherNet/IP.

Salidas

En esta tabla se describen las variables de salida:

Salida	Tipo de datos	Comentario
q_xDone	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: no se ha iniciado la ejecución o bien se ha detectado un error. TRUE: la ejecución ha finalizado sin errores detectados.
q_xBusy	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: el bloque de funciones no se está ejecutando. TRUE: el bloque de funciones se está ejecutando.
q_xAborted	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: la ejecución no se ha interrumpido. TRUE: la ejecución ha sido interrumpida por la entrada Abort.
q_xError	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: el bloque de funciones se está ejecutando y no se han detectado errores. TRUE: se ha detectado un error en la ejecución del bloque de funciones.
q_byCommError	BYTE	Aporta información acerca del error detectado. Consulte CommunicationErrorCodes: Códigos de error de comunicación.
q_dwOperError	DWORD	Aporta información acerca del error detectado. Consulte OperationErrorCodes: códigos de error de funcionamiento.
