Verificación de carga del Gestor de protocolo
Objetivo
Si la carga de gestor de protocolo supera el 100 %, los intercambios de datos cíclicos podrían no procesarse a la velocidad configurada.
La ficha permite calcular la carga del gestor de protocolo.
Verifique la carga antes de utilizar la máquina.
Para gestionar la carga, puede manipular uno o varios de los siguientes factores de carga:
-
Número de esclavos
-
Con Modbus TCP:
-
Número de canales (en Modbus TCP IOScanner)
-
Frecuencia de repetición de los canales
-
Estimación de la carga

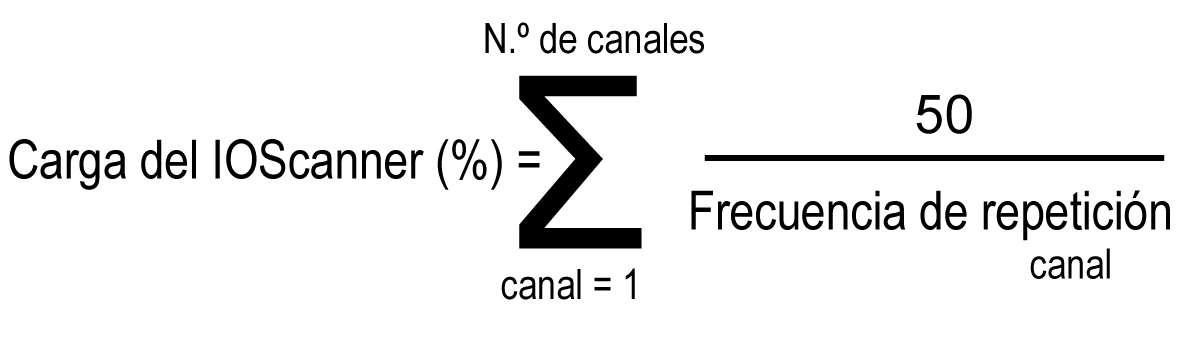

Esta ecuación permite calcular la carga del gestor de protocolo de TM241CE••• y TM251MES• siempre que gestione exclusivamente dispositivos Modbus TCP IOScanner:

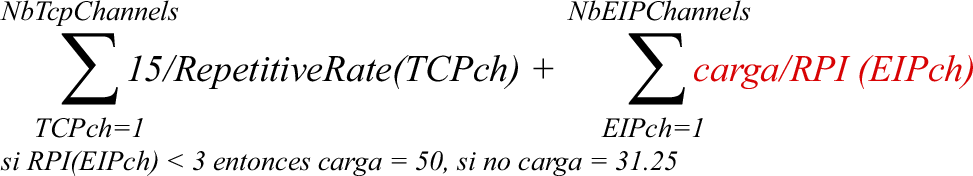

Esta ecuación permite calcular la carga del gestor de protocolo de TM262L01MESE8T, TM262L10MESE8T, TM262M05MESS8T y TM262M15MESS8T si gestiona dispositivos EtherNet/IP o Modbus TCP IOScanner:

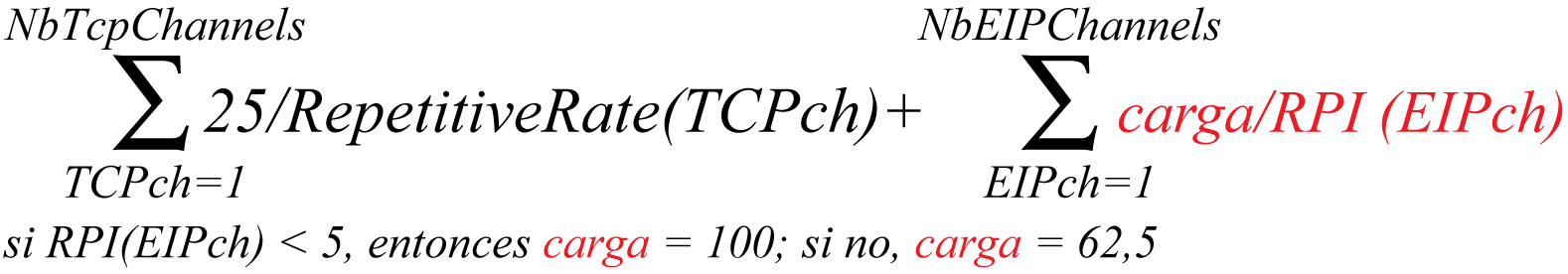

Esta ecuación permite calcular la carga del gestor de protocolo de TM262L20MESE8T, TM262M25MESS8T y TM262M35MESS8T si gestiona dispositivos EtherNet/IP o Modbus TCP IOScanner:
En esta estimación de la carga no se tienen en cuenta los incrementos de carga resultantes de intercambios de datos fuera del proceso, como:
-
Solicitudes de Modbus TCP, DTM y Servidor web.
-
Comunicaciones del bus de campo (comunicaciones de DTM y Servidor web cuando el PC está en el bus de campo)
-
Comunicaciones TCP UDP generadas por la biblioteca TcpUdpCommunications.
En EcoStruxure Machine Expert dispone de una función de cálculo automático de la carga:
|
Paso |
Acción |
|---|---|
|
1 |
En , haga doble clic en el nodo gestor de protocolo. |
|
2 |
Si utiliza un controlador M262, seleccione . |
|
3 |
Hacer clic en . |

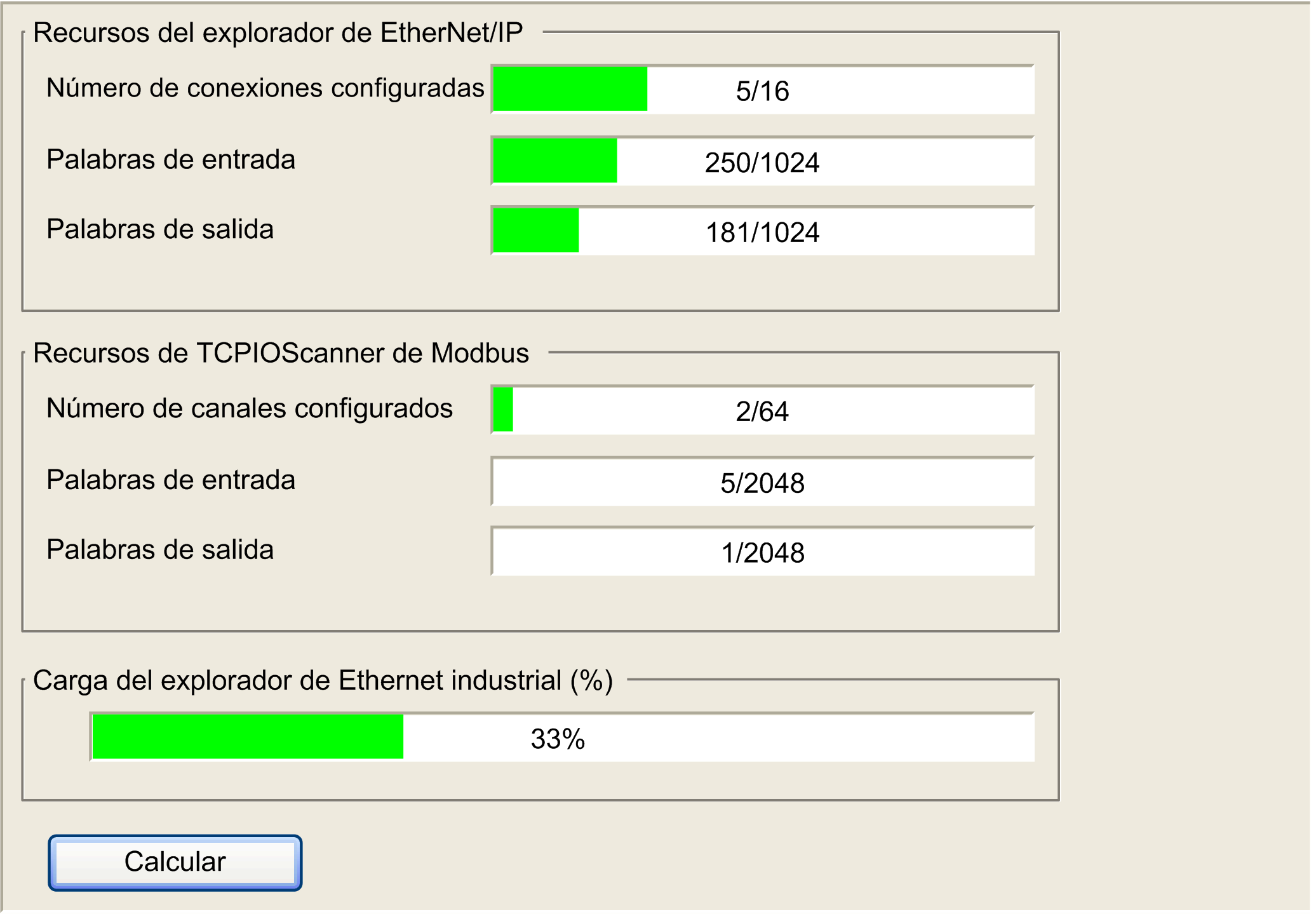

En esta imagen se muestra la ficha :
