Conexión de alimentación de control de 24 V de CC y STO (CN2, alimentación de CC y STO)

Aspectos generales

La tensión de suministro de +24 V CC está conectada a numerosas conexiones de señales expuestas del sistema del variador.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Utilice una unidad de alimentación conforme a los requisitos MBTP (Muy Baja Tensión de Protección). Conecte las salidas de 0 V CC de todas las unidades de alimentación a FE (tierra funcional), por ejemplo, de una fuente de alimentación de VDC y de la tensión de 24 Vdc para la función relacionada con la seguridad STO. Interconecte todas las salidas de 0 V CC (potenciales de referencia) de las diferentes unidades de alimentación que se utilizan para el variador. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

Utilice una unidad de alimentación conforme a los requisitos MBTP (Muy Baja Tensión de Protección).
Conecte las salidas de 0 V CC de todas las unidades de alimentación a FE (tierra funcional), por ejemplo, de una fuente de alimentación de VDC y de la tensión de 24 Vdc para la función relacionada con la seguridad STO.
Interconecte todas las salidas de 0 V CC (potenciales de referencia) de las diferentes unidades de alimentación que se utilizan para el variador.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

La conexión para la alimentación de control de 24 V CC en el producto no dispone de una limitación de corriente de irrupción. Si se conecta la tensión a través de la conexión de contactos, éstos pueden destruirse o fundirse.

AVISO
	Destrucción de los contactos Conecte la entrada de alimentación (lado primario) de la unidad de alimentación. No conmute la tensión de salida (lado secundario) de la unidad de alimentación. Si no se siguen estas instrucciones, pueden producirse daños en el equipo.

Función de seguridad STO

Encontrará información sobre las señales de la función de seguridad STO en la sección Seguridad funcional. Si no se precisara la función de seguridad, las entradas STO_A y STO_B deben conectarse con +24VDC.

Especificación de cables CN2

Pantalla:	-⁽¹⁾
Par trenzado:	-
MBTP:	Obligatorio
Sección transversal mínima de los conductores:	0,75 mm² (AWG 18)
Longitud máxima del cable:	100 m (328 ft)
(1) Consulte Seguridad funcional

Propiedades de los bornes CN2

Característica	Unit	Valor
Corrientes de bornes máxima	A	16⁽¹⁾
Sección de conexión	mm² (AWG)	0,5 a 2,5 (20 a 14)
Longitud sin aislar	mm (in)	12 a 13 (0,47 a 0,51)
(1) Al conectar varios variadores, tenga en cuenta la tensión máxima permitida de los bornes.

Los bornes están homologados para hilos de Litz y conductores hilos rígidos. En la medida de lo posible, utilice virolas de cable.

Corriente terminal permisible de la alimentación de control de 24 V de CC

La conexión CN2, clavija 3 y 7, así como clavija 4 y 8 pueden utilizarse como conexión de 24 V/0 V para otros consumidores.

En el conectar están conectadas las siguientes clavijas: clavija 1 con clavija 5, clavija 2 con clavija 6, clavija 3 con clavija 7 y clavija 4 con clavija 8.
La tensión en la salida del freno de parada depende de la alimentación de control de 24 V de CC. Tenga en cuenta que la corriente del freno de parada también fluye a través de este borne.

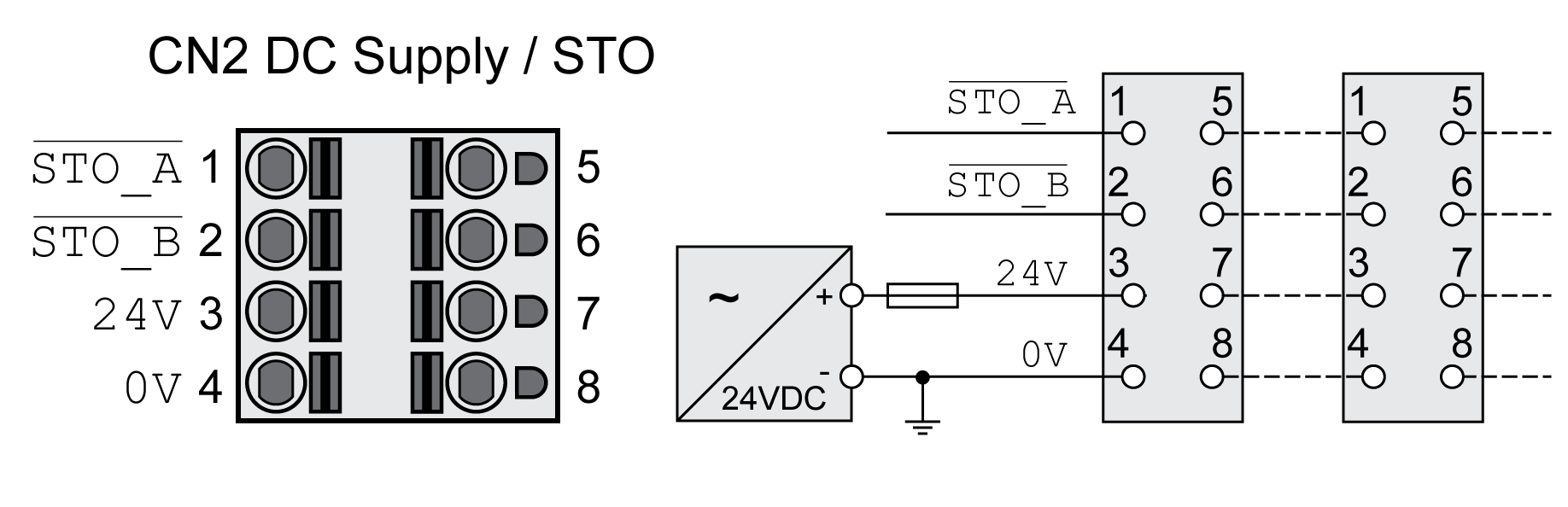

Diagrama de cableado

Pin	Señal	Significado
1, 5	STO_A	Función de seguridad STO: Conexión de dos canales, conexión A
2, 6	STO_B	Función de seguridad STO: Conexión de dos canales, conexión B
3, 7	24V	Alimentación de control de 24 V de CC
4, 8	0V	Potencial de referencia para alimentación de control de 24 V de CC y potencial de referencia para STO

Conectar la función de seguridad STO

Asegúrese de que el cableado, el cable y las interfaces conectadas cumplen con los requisitos en cuanto a MBTP.
Conecte la función de seguridad de conformidad con las especificaciones de la sección Seguridad funcional.

Conexión de la alimentación de control de 24 V de CC

Asegúrese de que el cableado, el cable y las interfaces conectadas cumplen con los requisitos en cuanto a MBTP.
Lleve la alimentación de control de 24 V de CC de una unidad de alimentación eléctrica (MBTP) al variador.
Conecte a tierra la salida de 0 Vcc en la unidad de alimentación eléctrica.
Al conectar varios variadores, tenga en cuenta la tensión máxima permitida de los bornes.
Compruebe que los conectores queden encajados en la carcasa.
