Conexión del encoder del motor (CN3)

Función y tipo de encoder

El encoder del motor es un encoder Hiperface integrado en el motor. Transmite al equipo información sobre la posición del motor.

Especificación de cables

Pantalla:	Necesaria, conectada a tierra en ambos lados
Par trenzado:	necesario
MBTP:	necesario
Estructura del cable:	6 * 0,14 mm² + 2 * 0,34 mm² (6 * AWG 24 + 2 * AWG 20)
Longitud máxima del cable:	100 m (328,08 ft)

Utilice cables preconfeccionados para minimizar el riesgo de un error de cableado, consulte Accesorios y piezas de repuesto.

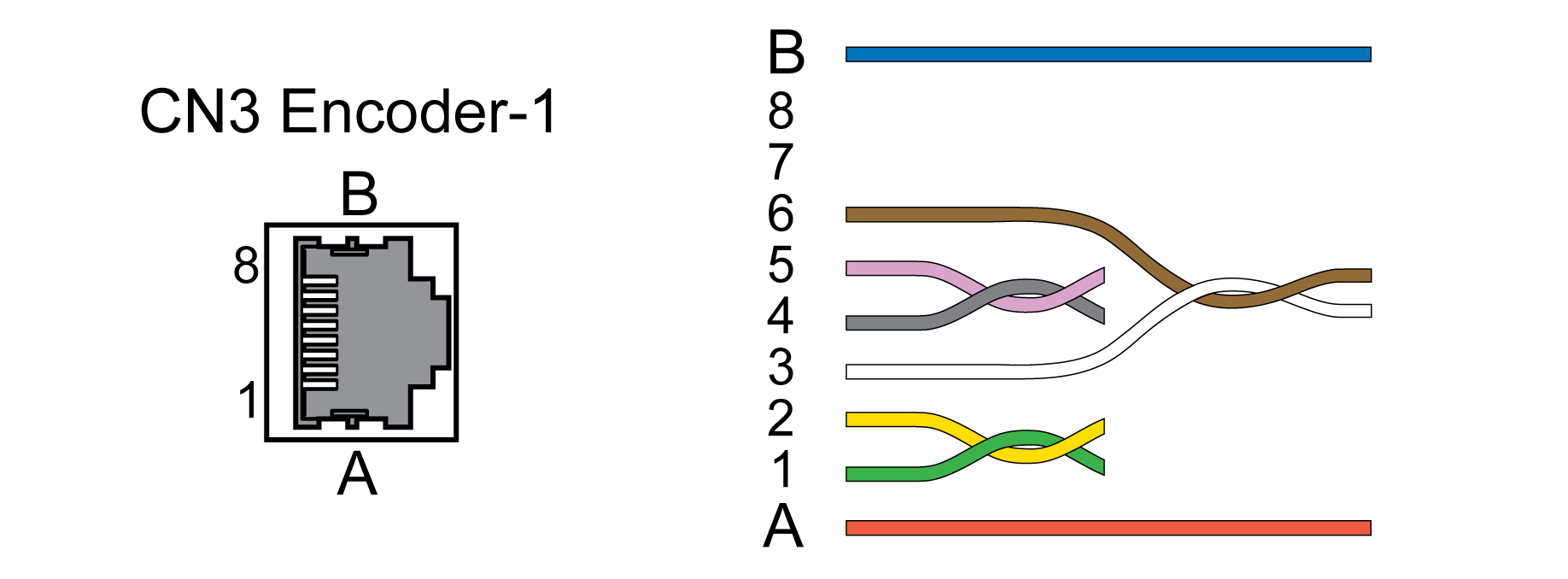

Diagrama de cableado

Pin	Señal	Motor, pin	Pareja	Significado	E/S
1	COS+	9	2	Señal coseno	I
2	REFCOS	5	2	Referencia para señal coseno	I
3	SIN+	8	3	Señal seno	I
6	REFSIN	4	3	Referencia para señal seno	I
4	Data	6	1	Datos de recepción, datos de transmisión	E/S
5	Data	7	1	Datos de recepción, datos de transmisión, invertidos	E/S
De 7 a 8	-		4	Reservado
A	ENC+10V_OUT	10	5	Alimentación del encoder	O
B	ENC_0V	11	5	Potencia de referencia para la alimentación del encoder
	SHLD			Pantalla

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No conecte ningún cable a conexiones reservadas, no utilizadas ni designadas como Sin conexión (N.C.). Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Conectar el encoder del motor

Asegúrese de que el cableado, el cable y las interfaces conectadas cumplen con los requisitos en cuanto a MBTP.
Conecte el conector con CN3 Encoder-1.
Asegúrese de que el cierre de los conectores está correctamente encastrado en la carcasa.

Si va a utilizar cables preconfeccionados, tiéndalos del motor al variador empezando por el motor. A menudo, esto es más rápido y sencillo debido a los conectores preconfeccionados del motor.
