Conexión de PC con software de puesta en marcha (CN7)

Aspectos generales

Para realizar la puesta en marcha puede conectarse un PC con software de puesta en marcha Lexium DTM Library. El PC se conecta a través de un convertidor bidireccional USB/RS485, consulte la sección Accesorios y piezas de repuesto.

Si la interfaz de puesta en marcha del producto se conecta directamente a una interfaz Ethernet del PC, la interfaz del PC puede destruirse.

AVISO
	Deterioro del PC Utilice un adaptador RJ45/USB-A bidireccional con un convertidor RS485/USB para la conexión a un PC. No conecte nunca una interfaz Ethernet directamente a la interfaz de puesta en marcha de este producto. Si no se siguen estas instrucciones, pueden producirse daños en el equipo.

Especificación de cables

Pantalla:	Necesaria, conectada a tierra en ambos lados
Par trenzado:	necesario
MBTP:	necesario
Estructura del cable:	8 * 0,25 mm² (8 * AWG 22)
Longitud máxima del cable:	100 m (328 ft)

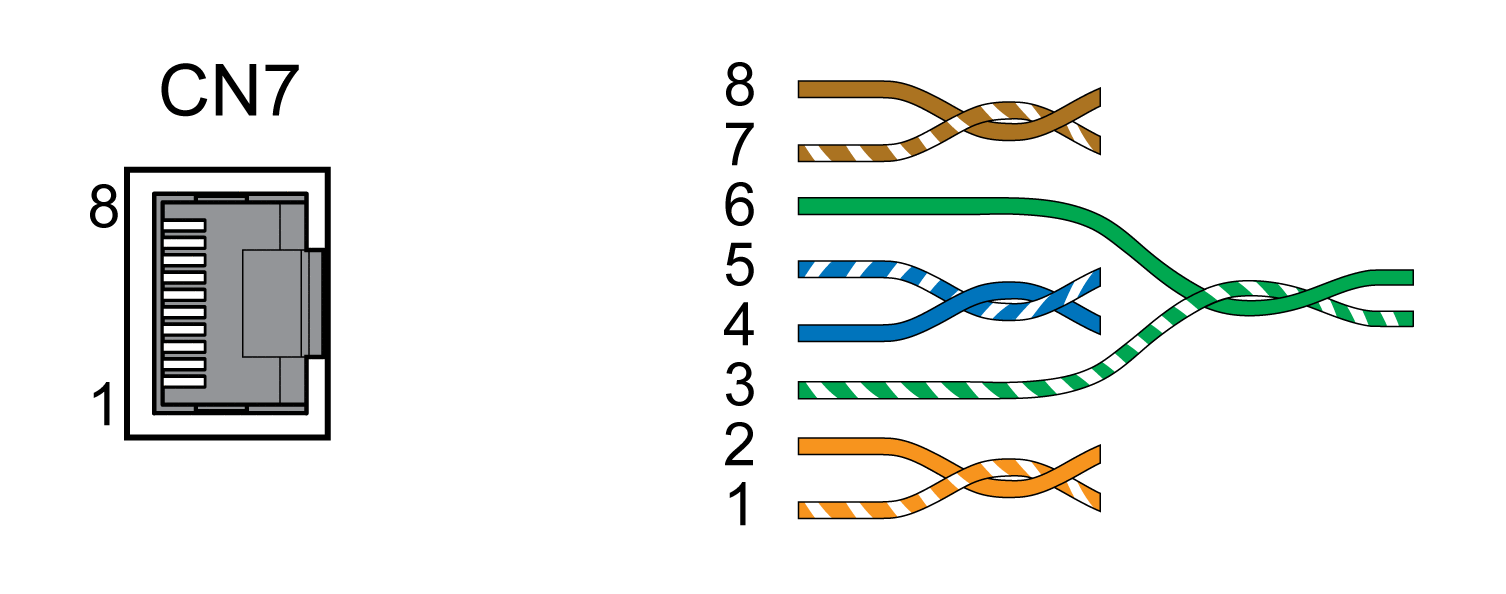

Diagrama de cableado

Pin	Señal	Significado
1 ... 3	-	Reservado
4	MOD_D1	RS485, señal bidireccional envío / recepción
5	MOD_D0	RS485, señal bidireccional de envío/recepción, invertida
6	-	Reservado
7	MOD+10V_OUT	Alimentación de 10 V, máximo 100 mA
8	MOD_0V	Potencial de referencia para MOD+10V_OUT

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No conecte ningún cable a conexiones reservadas, no utilizadas ni designadas como Sin conexión (N.C.). Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Asegúrese de que el cierre de los conectores está correctamente encastrado en la carcasa.
