ReadAnalogInput

Descripción funcional

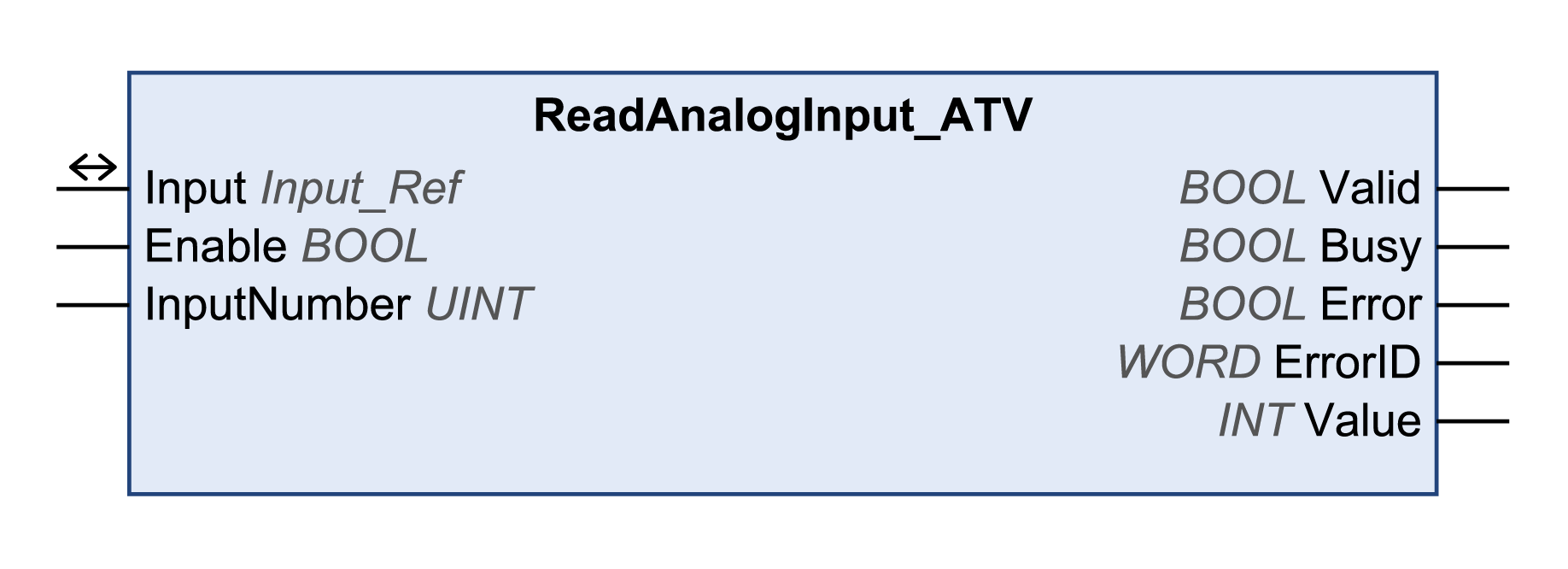

Este bloque de funciones lee el valor de una entrada analógica.

Nombre de biblioteca: GMC Independent Altivar

Espacio de nombres: GIATV

Entrada	Tipo de datos	Descripción
Enable	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. La entrada Enable inicia o finaliza la ejecución de un bloque de funciones. FALSE: la ejecución del bloque de funciones ha finalizado. Las salidas Valid, Busy y Error se establecen en FALSE. TRUE: el bloque de funciones se está ejecutando. El bloque de funciones continúa ejecutándose mientras la entrada Enable esté establecida en TRUE.
InputNumber	UINT	Valor predeterminado: 1 ATV320: Rango de valores: 1...3 1: AI1 2: AI2 3: AI3 ATV340/ATV6••/ATV9••: Rango de valores: 1...5 1: AI1 2: AI2 3: AI3 4: AI4 (con tarjeta de expansión) 5: AI5 (con tarjeta de expansión)

Entrada

Tipo de datos

Descripción

Enable

BOOL

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

La entrada Enable inicia o finaliza la ejecución de un bloque de funciones.

FALSE: la ejecución del bloque de funciones ha finalizado. Las salidas Valid, Busy y Error se establecen en FALSE.
TRUE: el bloque de funciones se está ejecutando. El bloque de funciones continúa ejecutándose mientras la entrada Enable esté establecida en TRUE.

InputNumber

UINT

Valor predeterminado: 1

ATV320:

Rango de valores: 1...3

ATV340/ATV6••/ATV9••:

Rango de valores: 1...5

Salida	Tipo de datos	Descripción
Valid	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: no se ha iniciado la ejecución o bien se ha detectado un error. Los valores de las salidas no son válidos. TRUE: se ha completado la ejecución sin errores detectados. Los valores de las salidas son válidos y pueden seguir procesándose.
Busy	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: el bloque de funciones no se está ejecutando. TRUE: el bloque de funciones se está ejecutando.
Error	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: el bloque de funciones se está ejecutando y no se han detectado errores. TRUE: se ha detectado un error en la ejecución del bloque de funciones.
ErrorID	WORD	Devuelve el valor de un código de diagnóstico. Consulte los códigos de diagnóstico de la biblioteca. Si el valor es 0 y si la salida Error de este bloque de funciones se establece en TRUE, el código de diagnóstico puede leerse con la salida AxisErrorID del bloque de funciones MC_ReadAxisError.
Value	INT	Valor predeterminado: 0 Corresponde a la tensión de entrada en mV o la corriente de entrada en incrementos de 0,001 mA en la entrada analógica seleccionada.

Entrada/Salida	Tipo de datos		Descripción
Input	Input_Ref		Input es un tipo de datos especial para entradas digitales y analógicas (si está disponible). El tipo de datos corresponde a la referencia del eje de la configuración del dispositivo (instancia) a la que pertenecen las entradas (similar a Axis). En el caso de los bloques de funciones proporcionados para la lectura de entradas analógicas y digitales, Input sustituye a la entrada Axis.
