ResetParameters_SD328A

Descripción funcional

Este bloque de funciones restaura los parámetros a la configuración de fábrica.

Biblioteca y espacio de nombres

Nombre de biblioteca: GMC Independent Lexium

Espacio de nombres: GILXM

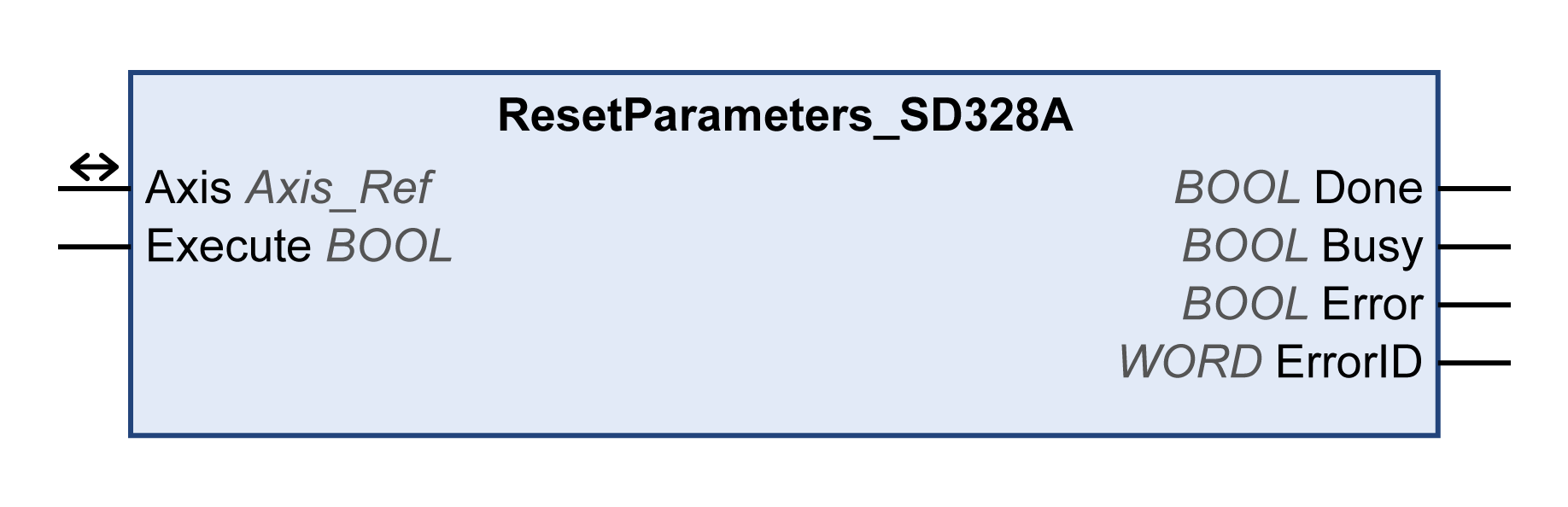

Representación gráfica

Entradas

Entrada

Tipo de datos

Descripción

Execute

BOOL

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

Un flanco ascendente de la entrada Execute inicia el bloque de funciones. El bloque de funciones continúa ejecutándose, y la salida Busy se establece en TRUE.

Los flancos ascendentes en la entrada Execute se ignoran durante la ejecución del bloque de funciones.

Salidas

Salida

Tipo de datos

Descripción

Done

BOOL

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

  • FALSE: no se ha iniciado la ejecución o bien se ha detectado un error.

  • TRUE: la ejecución ha finalizado sin errores detectados.

Busy

BOOL

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

  • FALSE: el bloque de funciones no se está ejecutando.

  • TRUE: el bloque de funciones se está ejecutando.

Error

BOOL

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

  • FALSE: el bloque de funciones se está ejecutando y no se han detectado errores.

  • TRUE: se ha detectado un error en la ejecución del bloque de funciones.

ErrorID

WORD

Devuelve el valor de un código de diagnóstico. Consulte los códigos de diagnóstico de la biblioteca. Si el valor es 0 y si la salida Error de este bloque de funciones se establece en TRUE, el código de diagnóstico puede leerse con la salida AxisErrorID del bloque de funciones MC_ReadAxisError.

Entradas/salidas

Entrada/Salida

Tipo de datos

Descripción

Axis

Axis_Ref

Consulte el eje (instancia) para el que se ejecutará el bloque de funciones (corresponde al nombre del eje). El nombre de eje debe estar definido en el árbol de Dispositivos de EcoStruxure Machine Expert.

Notas

El bloque de funciones sólo se puede ejecutar en el estado PLCopen Disabled (estado de funcionamiento 4 Lista para conmutar a ON de la unidad). Para pasar a este estado, deshabilite la fase de arranque con el bloque de funciones MC_Power.

Los parámetros se restablecen a la configuración de fábrica, a excepción de:

  • Parámetros de comunicación

  • Inversión de la dirección de movimiento

  • Tipo de señal de valor de referencia para la interfaz de posición

  • Configuración de simulación del codificador

  • Funciones de las entradas y salidas digitales

  • Modo de control

  • Tipo de lógica

  • Modalidad de funcionamiento predeterminada para la modalidad de control local

  • Tipo de motor

Los nuevos ajustes no se guardan en la memoria no volátil. Utilice StoreParameters_SD328A para guardar los nuevos ajustes en la memoria no volátil.
