UA_ReadList

Descripción general

Tipo:	Bloque de funciones
Disponible desde:	V1.0.0.0

Descripción funcional

El bloque de funciones UA_ReadList se utiliza para leer valores de múltiples nodos mediante una lista de controladores de nodos.

NOTA: Para evitar una respuesta incoherente, no modifique los parámetros mientras se esté ejecutando el bloque de funciones (Busy = TRUE).

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No modifique los parámetros de entrada mientras la salida Busy sea igual a TRUE. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

NOTA: ByteString se representa como ARRAY OF BYTE unidimensional en el cliente. Si ByteString se declara en el servidor, utilice un búfer del tipo ARRAY OF BYTE y NodeDataType UATypeByte.

NOTA: El bloque de funciones no admite la función MaxAge especificada por el protocolo OPC UA.

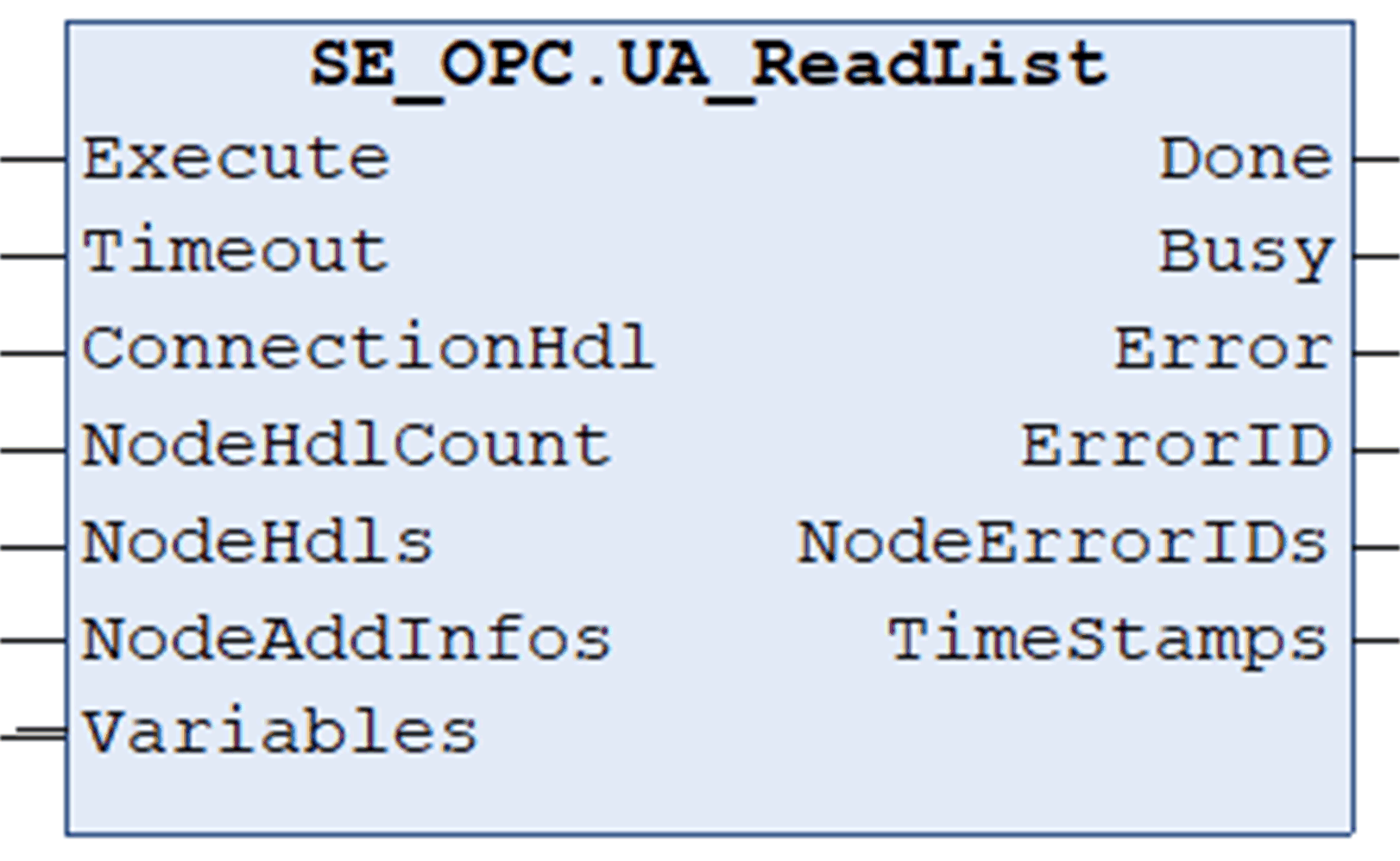

Interfaz

Input	Tipo de datos	Descripción
Execute	BOOL	El bloque de funciones se ejecuta en un flanco ascendente. Consulte también Comportamiento de los bloques de funciones con la entrada Execute.
Timeout	TIME	Tiempo máximo para responder. Rango de valores: de 2 s a 60 s Si el valor se encuentra fuera del rango, se aplicará el límite superior o inferior. Valor predeterminado: GPL.Timeout
ConnectionHdl	DWORD	Controlador de conexiones.
NodeHdlCount	UINT	Número de controladores de nodos en la matriz NodeHdls. Rango de valores: 1..GPL.MAX_ELEMENTS_NODELIST]
NodeHdls	ARRAY [1..GPL.MAX_ELEMENTS_NODELIST] OF DWORD	Matriz que contiene los controladores de nodos.
NodeAddInfos	ARRAY [1..GPL.MAX_ELEMENTS_NODELIST] OF UANodeAdditionalInfo	Matriz que contiene información adicional sobre el nodo, como el rango de índices y atributos.

Entrada/salida	Tipo de datos	Descripción
Variables	ARRAY [1..GPL.MAX_ELEMENTS_NODELIST] OF ST_Variable	Matriz que contiene información acerca de las variables que se van a leer y las áreas de memoria correspondientes. NOTA: No procese las variables hasta que el bloque de funciones indique Done.

Salida	Tipo de datos	Descripción
Done	BOOL	Indica que la ejecución del bloque de funciones se ha llevado a cabo correctamente.
Busy	BOOL	Indica que la ejecución del bloque de funciones está en curso.
Error	BOOL	Indica que se ha detectado un error durante la ejecución. NOTA: Aunque Error indique FALSE, compruebe los ErrorIDs correspondientes antes de procesar los índices de espacios de nombres.
ErrorID	ET_Result	Proporciona información de diagnóstico adicional en forma de valor numérico. Se incluye un resultado individual para cada URI de espacio de nombres especificado.
NodeErrorIDs	ARRAY [1..GPL.MAX_ELEMENTS_ NODELIST] OF ET_Result	Contiene un valor de error para cada elemento de la matriz NodeHdls.
TimeStamps	ARRAY [1..GPL.MAX_ELEMENTS_NODELIST] OF DATE_AND_TIME	Contiene una marca de tiempo para cada elemento válido de la matriz NodeHdls.

Ejemplo

En el siguiente ejemplo se muestra cómo leer elementos desde una matriz publicada por el servidor OPC UA.

Las entradas Variables.pbyBuffer y Variables.udiBufferSize describen la memoria asignada dentro de la aplicación del controlador donde se escriben los elementos leídos.

La entrada NodeAddInfos describe los elementos que se leerán desde el servidor OPC UA.

NOTA: En el caso de una matriz de cadena, el tamaño del búfer deberá coincidir con el número de bytes devueltos por el servidor OPC UA, que dependerá de la definición de tipo de datos del servidor y la información adicional proporcionada sobre el nodo. Para cualquier otro tipo de datos, el tamaño de búfer debe ser al menos equivalente al número de bytes recibidos.
