MC_Home

Descripción de funciones

Este bloque de funciones devuelve el variador al punto de referencia con los ajustes específicos de vuelta al punto de referencia del variador.

Consulte la guía del usuario del variador para conocer los ajustes de parámetros específicos de la vuelta al punto de referencia.

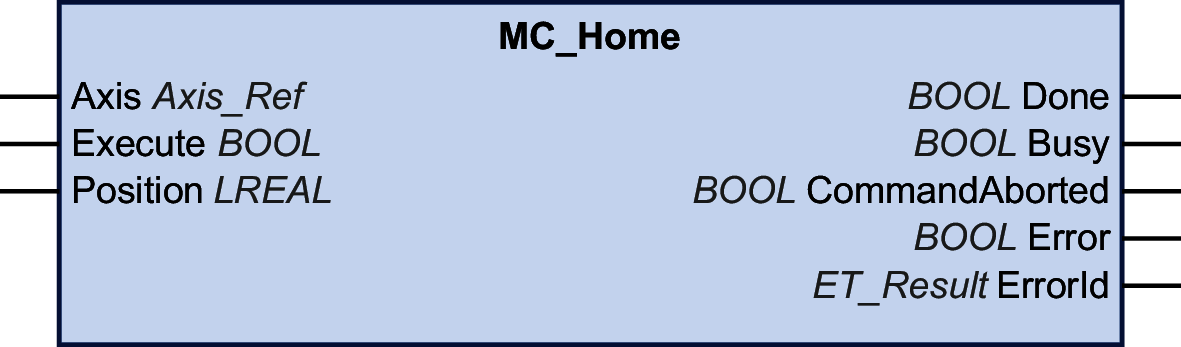

Representación gráfica

Entradas

Input	Tipo de datos	Descripción
Axis	Axis_Ref	Referencia al eje para el que se ejecutará el bloque de funciones.
Execute	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. Un flanco ascendente de la entrada Execute inicia el bloque de funciones. El bloque de funciones continúa ejecutándose, y la salida Busy se establece en TRUE. Los flancos ascendentes en la entrada Execute se ignoran durante la ejecución del bloque de funciones.
Position	LREAL	Rango de valores: -2147483648...2147483647 Valor predeterminado: 0 Posición en punto de referencia en unidades definidas por el usuario. Una vez llevado a cabo el movimiento de referencia, este valor de posición se establecerá automáticamente en el punto de referencia.

Input

Tipo de datos

Descripción

Axis

Axis_Ref

Referencia al eje para el que se ejecutará el bloque de funciones.

Execute

BOOL

Rango de valores: FALSE, TRUE.

Valor predeterminado: FALSE.

Un flanco ascendente de la entrada Execute inicia el bloque de funciones. El bloque de funciones continúa ejecutándose, y la salida Busy se establece en TRUE.

Los flancos ascendentes en la entrada Execute se ignoran durante la ejecución del bloque de funciones.

Position

LREAL

Rango de valores: -2147483648...2147483647

Valor predeterminado: 0

Posición en punto de referencia en unidades definidas por el usuario.

Una vez llevado a cabo el movimiento de referencia, este valor de posición se establecerá automáticamente en el punto de referencia.

Salidas

Salida	Tipo de datos	Descripción
Done	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: No ha finalizado la ejecución o bien se ha detectado un error. TRUE: la ejecución ha finalizado sin errores detectados.
Busy	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: el bloque de funciones no se está ejecutando. TRUE: el bloque de funciones se está ejecutando.
CommandAborted	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: la ejecución no se ha interrumpido. TRUE: la ejecución ha sido interrumpida por otro bloque de funciones.
Error	BOOL	Rango de valores: FALSE, TRUE. Valor predeterminado: FALSE. FALSE: El bloque de funciones se está ejecutando; no se ha detectado ningún error durante la ejecución. TRUE: se ha detectado un error en la ejecución del bloque de funciones.
ErrorID	ET_Result	Esta enumeración incluye información de diagnóstico.
