Programación del tipo principal

Descripción general

El tipo Principal siempre se gestiona mediante un bloque de funciones HSCMain.

NOTA: Se detecta un error durante la compilación si se utiliza el bloque de funciones HSCMain para gestionar un tipo de HSC diferente.

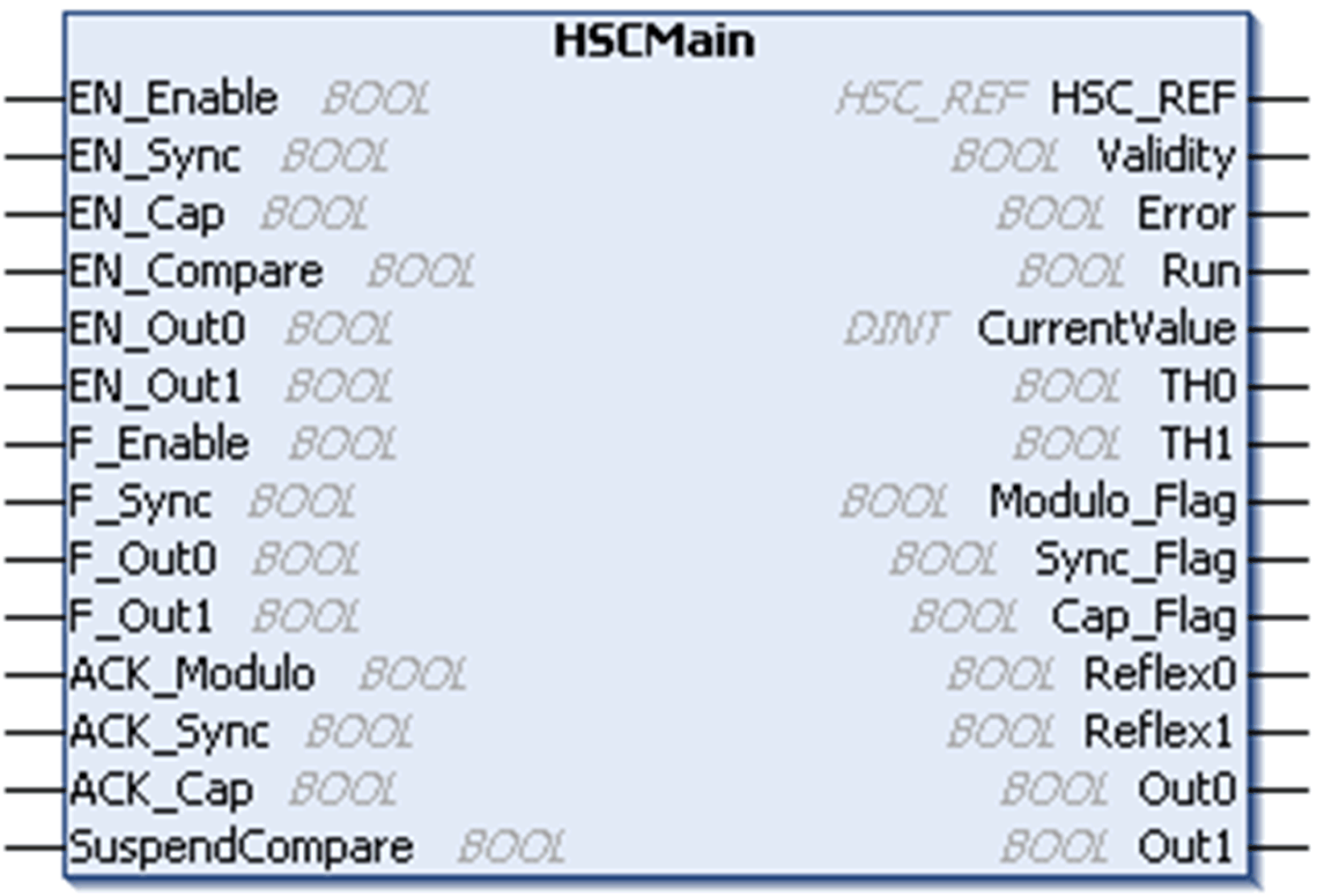

Adición del bloque de funciones HSCMain

Paso	Descripción
1	Arrastre el bloque de funciones Bibliotecas > Controlador > HMISCU > HMISCU_HSC > HSCMain hasta Aplicaciones > HMISCUxx5 > POU y suéltelo en el cuadro Start Here de la ventana inferior.
2	El nombre de instancia se encuentra en el campo Variable en Dispositivos > HMISCU••5 > Funciones incrustadas > HSC > HSC0• con HSC0• > Tipo establecido en Principal. Utilizando el asistente de entrada se puede seleccionar la instancia del HSC en la ruta siguiente: Funciones incrustadas > HSC
NOTA: Este método es para los lenguajes ST, LD o FBD.

Paso

Descripción

Arrastre el bloque de funciones Bibliotecas > Controlador > HMISCU > HMISCU_HSC > HSCMain hasta Aplicaciones > HMISCUxx5 > POU y suéltelo en el cuadro Start Here de la ventana inferior.

El nombre de instancia se encuentra en el campo Variable en Dispositivos > HMISCU••5 > Funciones incrustadas > HSC > HSC0• con HSC0• > Tipo establecido en Principal.

Utilizando el asistente de entrada se puede seleccionar la instancia del HSC en la ruta siguiente: Funciones incrustadas > HSC

NOTA: Este método es para los lenguajes ST, LD o FBD.

Utilización de las variables de E/S

En estas tablas se describe cómo se utilizan los diferentes pins del bloque de funciones en la modalidad Una tarea.

En esta tabla se describen las variables de entrada:

Entrada	Tipo	Descripción
EN_Enable	BOOL	Cuando se configura la entrada EN: si es TRUE, autoriza la habilitación de contador mediante la entrada Enable.
EN_Sync	BOOL	Cuando la entrada SYNC está configurada: si es TRUE, autoriza la sincronización del contador y se inicia a través de la entrada Sync.
EN_Cap	BOOL	Cuando la entrada CAP está configurada: si es TRUE, habilita la entrada Capture.
EN_Compare	BOOL	TRUE habilita la operación de comparación (utilizando los umbrales 0, 1): ocomparación básica (bits de salida de TH0, TH1) osalidas reflejas (bits de salida Reflex0, Reflex1) oeventos (para activar las tareas externas en el cruce de umbral)
EN_Out0	BOOL	TRUE habilita la salida física Output0 para utilizar eco del valor Reflex0 (si está configurado).
EN_Out1	BOOL	TRUE habilita la salida física Output1 para utilizar eco del valor Reflex1 (si está configurado).
F_Enable	BOOL	Fuerza la condición de habilitación.
F_Sync	BOOL	Fuerza la condición Sync
F_Out0	BOOL	TRUE fuerza Output0 a TRUE (si Reflex0 se ha configurado).
F_Out1	BOOL	TRUE fuerza Output1 a TRUE (si Reflex1 se ha configurado).
ACK_Modulo	BOOL	En el flanco ascendente, resetea Modulo-Flag.
ACK_Sync	BOOL	En el flanco ascendente, resetea Sync_Flag.
ACK_Cap	BOOL	En el flanco ascendente, resetea Cap_Flag.
SuspendCompare	BOOL	Con TRUE, se suspenden los resultados de la comparación: oLas salidas físicas FQ0 y FQ1 mantienen su último valor. oLos eventos están enmascarados. NOTA: EN_Compare, EN_Out0, EN_Out1, F_Out0 y F_Out1 permanecen operativos mientras se establece SuspendCompare.

En esta tabla se describen las variables de salida:

Salida	Tipo	Comentario
HSC_REF	HSC_REF	Consulte el HSC. Se utiliza con el pin de entrada HSC_REF_IN de los bloques de funciones.
Validity	BOOL	TRUE indica que los valores de salida del bloque de funciones son válidos.
Error	BOOL	TRUE indica que se ha detectado un error. Utilice el bloque de funciones HSCGetDiag para obtener más información sobre este error detectado.
CurrentValue	DINT	Valor actual del contador.
Run	BOOL	TRUE indica que el contador está en ejecución. Pasa a 0 cuando CurrentValue llega a 0. Se necesita un flanco ascendente en Sync para reiniciar el contador.
TH0	BOOL	[Conteo progresivo] TRUE cuando CurrentValue ≥ Threshold 0. [Conteo regresivo] FALSE cuando CurrentValue ≤ Threshold 0.
TH1	BOOL	[Conteo progresivo] TRUE cuando CurrentValue ≥ Threshold 1. [Conteo regresivo] FALSE cuando CurrentValue ≤ Threshold 1.
Modulo_Flag	BOOL	Se establece en TRUE cuando el contador llega a 0.
Sync_Flag	BOOL	Se establece en TRUE mediante la sincronización del contador.
Cap_Flag	BOOL	Se establece en TRUE cuando se almacena un nuevo valor de captura en el registro de captura. Este indicador debe resetearse antes de que pueda realizarse una nueva captura.
Reflex0	BOOL	Estado de Reflex0
Reflex1	BOOL	Estado de Reflex1
Out0	BOOL	Estado de la salida física Output0 (si se ha configurado Reflex0).
Out1	BOOL	Estado de la salida física Output1 (si se ha configurado Reflex1).
