Descripción general
El comando está disponible si se ha seleccionado el nodo en el árbol . Ejecute el comando para añadir un nodo debajo del nodo y para abrir el editor .
El muestra la información de registro para la aplicación que se proporciona con la biblioteca ApplicationLogger. Para obtener más información, consulte la Guía de la biblioteca ApplicationLogger en la ayuda en línea de EcoStruxure Machine Expert.
El editor del consta de dos fichas:
-
Ficha : muestra los mensajes del registro.
-
Ficha : muestra los puntos de registro que son orígenes que desencadenan los mensajes asociados.
Información proporcionada por la ficha
La ficha muestra la siguiente información sobre cada mensaje:
|
Información |
Descripción |
|---|---|
|
|
Número de identificación interno del mensaje que determina el orden (predeterminado) de los mensajes. |
|
|
Momento en que se generó el mensaje. |
|
|
Texto del mensaje. |
|
|
Número de identificación interno del punto de registro que es el origen que desencadenó el mensaje: El corresponde al valor de del punto de registro de la ficha . |
|
|
Nombre del punto de registro que ha desencadenado el mensaje: Los valores de son hipervínculos: al hacer clic en un nombre de se abre la ficha . Se resalta el punto de registro asociado con el mensaje respectivo. |
|
|
Tipo del punto de registro que ha desencadenado el mensaje (por ejemplo, nombre del bloque de funciones). |
|
|
Espacio de nombres de la biblioteca que ha desencadenado el mensaje. |
|
|
Nivel de registro que indica el tipo y el nivel de gravedad del mensaje de registro tal como se ha definido en la enumeración |
|
|
Información de diagnóstico independiente de la biblioteca: Valor de la salida de diagnóstico q_etDiag del tipo GD.ET_Diag. Para obtener más información, consulte la Guía de la biblioteca PD_GlobalDiagnostics en la ayuda online de EcoStruxure Machine Expert. |
|
|
Instrucción de diagnóstico detallado referente a las POU de la biblioteca que han desencadenado el mensaje:
Valor de la salida de diagnóstico Ejemplo: En caso de que la biblioteca PD_PacDriveLib (PDL) haya desencadenado el mensaje:
|
Haga clic en el icono de filtro del encabezado de una columna para abrir un cuadro de diálogo que permite aplicar un criterio de filtro en la columna seleccionada.
Iconos de la ficha

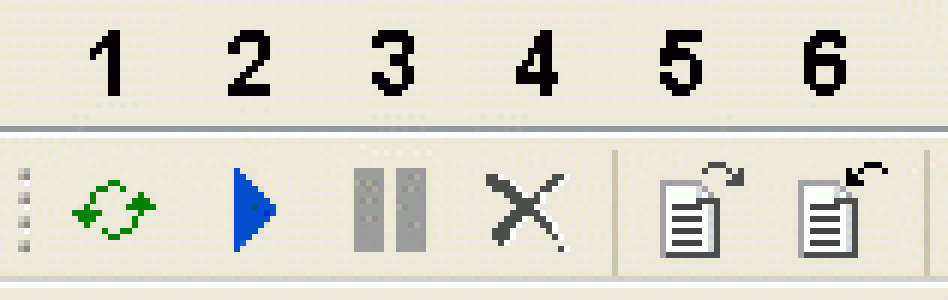

La ficha incluye los iconos siguientes:
|
Elemento |
Nombre de icono y descripción |
|---|---|
|
1 |
Carga los mensajes del controlador conectado y renueva al contenido de la ficha . |
|
2 |
Empieza a cargar los últimos mensajes automáticamente desde el controlador conectado cada 5 segundos. |
|
3 |
Detiene la función . |
|
4 |
Borra el contenido de la ficha . |
|
5 |
Abre un cuadro de diálogo para exportar mensajes y puntos de registro a un archivo XML. Puede exportar los mensajes y puntos de registro que están almacenados en el búfer de mensajes. Esto incluye los mensajes y puntos de registro filtrados. |
|
6 |
Abre un cuadro de diálogo para importar mensajes y puntos de registro de un archivo XML. Al importar mensajes y puntos de registro se sobrescriben los mensajes y puntos de registro en el . |
Información proporcionada por la ficha
La ficha muestra la siguiente información para cada punto de registro que sea el origen que ha desencadenado el mensaje asociado:
|
Información |
Descripción |
|---|---|
|
|
Número de identificación interno del punto de registro que determina el orden (predeterminado) de los puntos de registro. |
|
|
Nombre del punto de registro (tal como se ha definido en el método RegisterLoggerPoint). El valor de es un hipervínculo: al hacer clic en el de un punto de registro, se abre la ficha . El mensaje relacionado con el punto de registro respectivo se resalta. |
|
|
Tipo de punto de registro (por ejemplo, nombre del bloque de funciones), tal como se ha definido en el método RegisterLoggerPoint. |
|
|
Nombre del origen que ha desencadenado el mensaje (tal como se ha definido en el método RegisterLoggerPoint). Si el mensaje lo ha generado una POU de una biblioteca Schneider Electric, el espacio de nombres de la biblioteca se muestra como . |
|
|
Nivel de registro que indica el tipo y el nivel de gravedad del mensaje de registro tal como se ha definido en la enumeración |
Haga clic en el icono de filtro del encabezado de una columna para abrir un cuadro de diálogo que permite aplicar un criterio de filtro en la columna seleccionada.
Iconos de la ficha

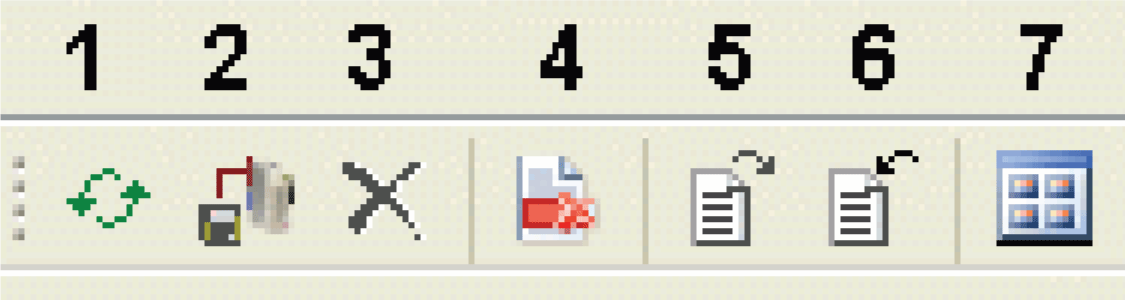

La ficha incluye los iconos siguientes:
|
Elemento |
Descripción |
|---|---|
|
1 |
Carga los puntos de registro del controlador conectado y renueva al contenido de la ficha . |
|
2 |
Escribe las modificaciones de nivel de registro en el controlador. Como alternativa, utilice el método abreviado . |
|
3 |
Borra el contenido de la ficha . |
|
4 |
Descarta las modificaciones del nivel de registro. |
|
5 |
Abre un cuadro de diálogo para exportar mensajes y puntos de registro a un archivo XML. Puede exportar los mensajes y puntos de registro que están almacenados en el búfer de mensajes. Esto incluye los mensajes y puntos de registro filtrados. |
|
6 |
Abre un cuadro de diálogo para importar mensajes y puntos de registro de un archivo XML. Al importar mensajes y puntos de registro se sobrescriben los mensajes y puntos de registro en el . |
|
7 |
Alterna entre la vista de árbol y la vista de lista. Se almacena el estado de expansión de la última vista de árbol. La vista de árbol (vista predeterminada) ayuda a localizar el punto de registro de la aplicación. |
Activación/desactivación de puntos de registro
Cada fila de la ficha tiene una casilla de verificación para activar o desactivar el punto de registro. Cuando se desactiva un punto de registro, el nivel de registro se establece en Nothing (para obtener más información, consulte ET_LogLevel de la biblioteca ApplicationLogger).
Cuando se activa un punto de registro, el nivel de registro se establece en el último nivel de registro aplicado antes de que el punto de registro se desactivase, o en un nivel de registro predeterminado.
Haga clic con el botón derecho del ratón en una fila para visualizar el menú contextual con los comandos siguientes:
Para visualizar la relación principal/subordinado, active la vista de árbol utilizando el botón .
Modificación del nivel de registro de un punto de registro
Para modificar el nivel de registro de un punto de registro, haga doble clic en una celda en la columna . Se muestra una casilla que permite seleccionar el nivel de registro.
Para escribir las modificaciones del nivel de registro en el controlador, haga clic en el icono o utilice el método abreviado . El comportamiento de registro de los puntos de registro se modifica inmediatamente.
