Configuración de variables

Descripción general

Se abre el cuadro de diálogo Configuración traza con Configuración de variable al seleccionar una variable de traza en el árbol de trazas. Permite configurar qué variables se deben trazar y cómo se muestran.

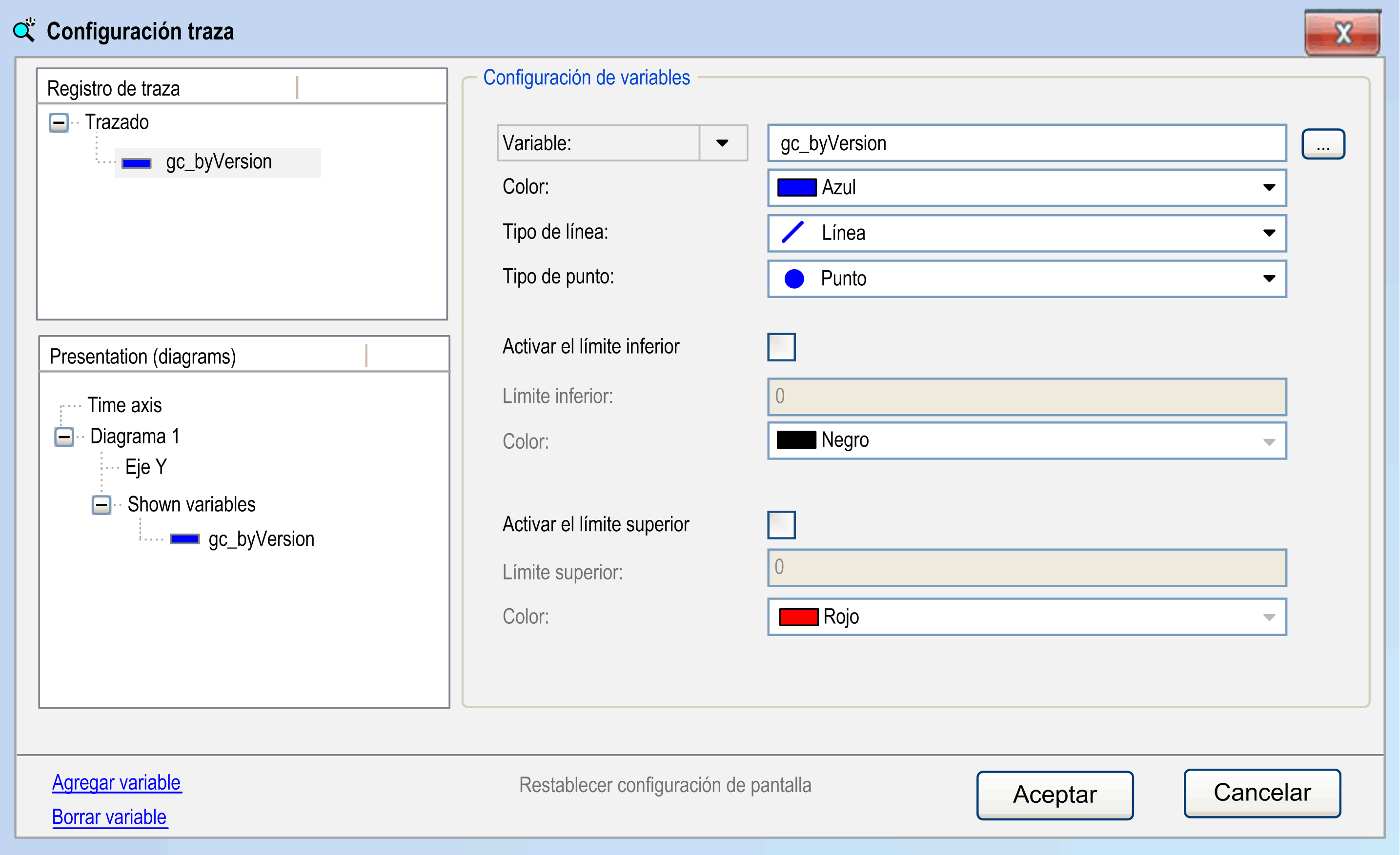

Cuadro de diálogo Configuración traza con Configuración de variable

Las variables de traza se muestran en la parte izquierda de la ventana en una estructura de árbol. El nodo superior lleva como título el nombre de la traza.

Adición y eliminación de una variable de traza

Para añadir una variable al árbol de trazas o eliminar una, utilice los comandos que hay debajo del árbol de trazas:

Comando	Descripción
Añadir variable	Crea una entrada anónima en el árbol de trazas. En la parte derecha del cuadro de diálogo, los valores de la nueva variable están listos para la configuración.
Eliminar	Elimina la variable seleccionada con la configuración asociada.

Comando

Descripción

Añadir variable

Crea una entrada anónima en el árbol de trazas.

En la parte derecha del cuadro de diálogo, los valores de la nueva variable están listos para la configuración.

Eliminar

Elimina la variable seleccionada con la configuración asociada.

Definición y modificación de la configuración de la variable

Para seleccionar la configuración de la variable, seleccione la variable deseada en el árbol de trazas. Se mostrará la configuración actual en la parte derecha de la ventana de configuración de la traza. Para modificar la configuración de la variable más tarde, seleccione la entrada de la variable en el árbol de trazas y vuelva a utilizar el cuadro de diálogo Configuración de variable.

Parámetro		Descripción
Variable		Introduzca el nombre (ruta) de la señal para especificar la señal que se trazará. Una señal válida es una variable IEC, una propiedad, una referencia, el contenido de un puntero o un elemento de matriz de la aplicación. Los tipos permitidos son todos los tipos básicos de IEC, excepto STRING, WSTRING o ARRAY. También se permiten enumeraciones cuyo tipo básico no sea STRING, WSTRING ni ARRAY. Haga clic en el botón ... para abrir Accesibilidad, que le permite obtener una entrada válida. Los controladores que admiten el trazado de parámetros proporcionan una lista si se hace clic en el parámetro Variable:. Si desea trazar un parámetro de dispositivo, seleccione el elemento Parámetro en esta lista. Podrá encontrar uno con la ayuda de Accesibilidad. Edite o verifique la configuración de la variable. Los parámetros del dispositivo solo se admiten si se utiliza el componente CmpTraceMgr. Si se utilizan parámetros de dispositivo para variables de traza (o de desencadenador), no se puede activar la opción Crear POU de traza para la visualización. NOTA: Si se utiliza CmpTraceMgr para el trazado, una Propiedad que se utiliza como variable de traza (o de desencadenador) debe obtener el atributo del compilador Attribute Monitoring. NOTA: No use parámetros Sercos de tipo AS para trazar, pues puede reducir el rendimiento de su sistema.
Color de gráfico		Seleccione un color de la lista de selección de colores en el que se mostrará la curva de traza para la variable.
Tipo de línea		Especifique cómo se conectarán las muestras en el gráfico. Utilice Línea para grandes volúmenes de datos. También es el valor predeterminado.
	Línea	Las muestras están conectadas a una línea (valor predeterminado).
	Paso	Las muestras se conectan en forma de escalera. De este modo, hay una línea horizontal hacia la marca de hora de la siguiente muestra seguida de una línea vertical al valor de la siguiente muestra.
	Ninguno	Las muestras no están conectadas.
Tipo de punto		Especifique cómo se dibujarán los propios valores en el gráfico.
	Punto	Las muestras se dibujan como puntos (valor predeterminado).
	Cruz	Las muestras se dibujan como cruces.
	Ninguno	Las muestras no se muestran.
Activar advertencia mínima		Si esta opción está activada, el gráfico de traza se mostrará en el color definido en Color mínimo de advertencia en cuanto la variable supere el valor definido en Límite inferior crítico.
Límite inferior crítico		Si el valor de la variable introducido aquí ha caído por debajo del límite y la opción Activar advertencia mínima está activa, los valores de la curva cambian en el color especificado siguiente.
Color mínimo de advertencia		Valor del color para el límite inferior activado.
Activar advertencia máxima		Si esta opción está activada, el gráfico de traza se mostrará en el color definido en Color máximo de advertencia en cuanto la variable supere el valor definido en Límite superior crítico.
Límite superior crítico		Si el valor de la variable introducido aquí se supera y la opción Activar advertencia máxima está activa, los valores de la curva cambian en el color especificado siguiente.
Color máximo de advertencia		Valor del color para el límite superior activado.

Selección múltiple de variables

Utilizando los métodos abreviados de teclado Mayús + clic con el ratón o Ctrl + clic con el ratón, puede seleccionar varias variables para editarlas. Las modificaciones realizadas en el cuadro de diálogo Configuración de variable se aplican a todas las variables seleccionadas. Otra alternativa consiste en usar Mayús + Flecha hacia arriba/Flecha hacia abajo o Ctrl + Flecha hacia arriba/Flecha hacia abajo.
