El TM5NEIP1 está equipado con 2 puertos Ethernet conmutados aislados.

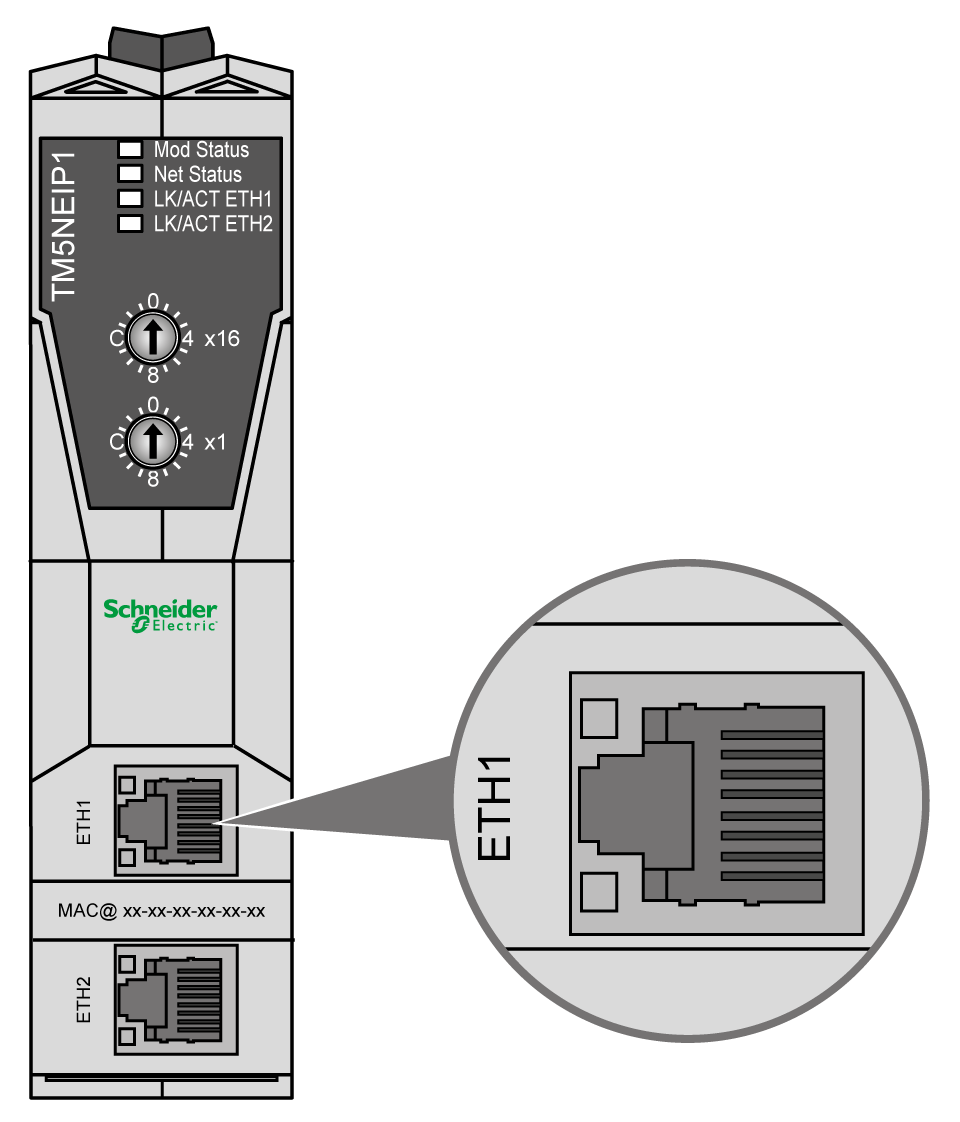

En la figura siguiente se muestra la ubicación del puerto Ethernet en la interfaz de bus de campo:
En la tabla siguiente se describen las características de Ethernet:
|
Característica |
Descripción |
|---|---|
|
Función |
Interfaz |
|
Tipo de conector |
|
|
Negociación automática |
Desde 10 M semidúplex hasta 100 M dúplex completa |
|
Tipo de cable |
Blindado |
|
Detección cruzada automática |
Sí |
En la siguiente figura se muestra la asignación de pins del conector Ethernet RJ45:
En la tabla siguiente se describen los pins del conector Ethernet RJ45:
|
N.° de pin |
Señal |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
- |
|
5 |
- |
|
6 |
RD- |
|
7 |
- |
|
8 |
- |
NOTA: La interfaz de bus de campo admite la función de cable de cruce automático MDI/MDIX. No es necesario utilizar cables cruzados especiales para conectar dispositivos directamente a este puerto (conexiones sin un concentrador o un conmutador Ethernet).
NOTA: La desconexión del cable Ethernet se detecta a cada segundo. Cuando se producen desconexiones de corta duración (< 1 segundo), es posible que el estado de red no indique la desconexión.
