Descripción general de TM5 EtherNet/IP Fieldbus Interface
La TM5 EtherNet/IP Fieldbus Interface con distribución de alimentación incorporada es el primer elemento de la isla de E/S distribuidas de TM5. Cuando se montan juntos, la TM5 EtherNet/IP Fieldbus Interface está compuesta por cuatro elementos:
oBase de bus de la interfaz de bus de campo
oMódulo de interfaz de bus de campo
oMódulo de distribución de alimentación de interfaz (IPDM)
oBloque de terminales

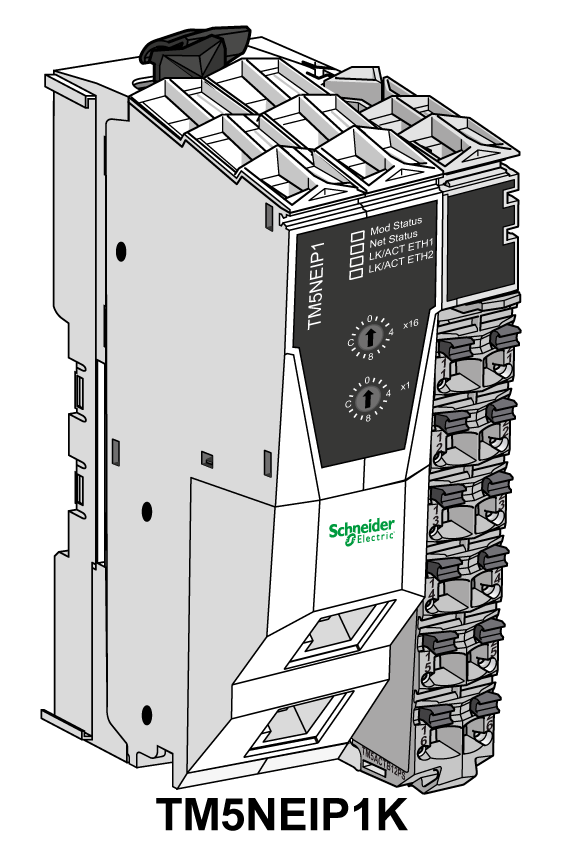

En la figura siguiente se muestra una interfaz de bus de campo EtherNet/IP de TM5 montada:
Características de la interfaz de bus de campo EtherNet/IP de TM5
En la tabla siguiente se proporciona la referencia de la base de bus:
|
Referencia |
Descripción |
|---|---|
|
Base de bus para el módulo de interfaz de bus de campo y módulo de distribución de alimentación de interfaz (IPDM) |
En la tabla siguiente se proporcionan las referencias del módulo de interfaz de bus de campo:
|
Referencia |
Descripción |
|---|---|
|
Módulo de la interfaz CANopen |
|
|
Módulo de interfaz EtherNet/IP |
|
|
Módulo de interfaz SERCOS III |
En la tabla siguiente se proporciona la referencia del módulo de distribución de alimentación de interfaz (IPDM):
|
Referencia |
Descripción |
|---|---|
|
Fuente de alimentación de 24 V CC de interfaz de bus de campo |
En la tabla siguiente se proporciona la referencia del bloque de terminales:
|
Referencia |
Descripción |
|---|---|
|
Bloque de terminales de 12 pines con 24 V CC para el PDM, el IPDM y el módulo electrónico receptor |
