Bloque de funciones RS_FlipFlop
Diagrama de pines

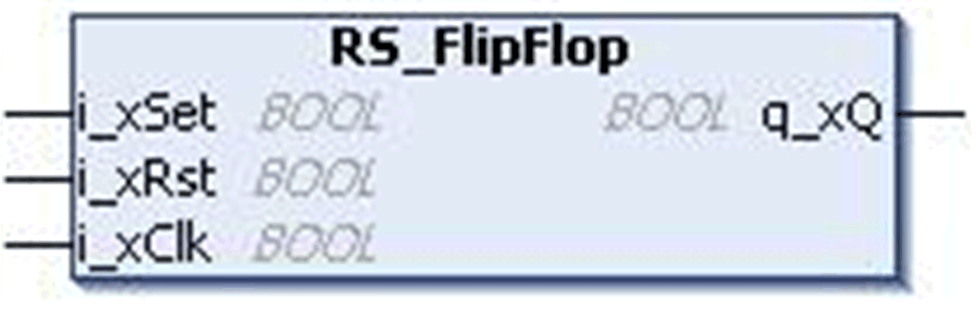

En esta figura se muestra el diagrama de pines del bloque de funciones RS_FlipFlop:
Descripción funcional
El bloque de funciones RS_FlipFlop implementa la tabla de decisión lógica para el flip-flop RS con la prioridad de restablecimiento.
RS_FlipFlop se refiere a un flip-flop que obedece a esta tabla de decisión lógica:
|
|
|
|
|
|---|---|---|---|
|
0 |
X |
X |
Q(n) |
|
1 |
0 |
0 |
Q(n) |
|
1 |
0 |
1 |
0 |
|
1 |
1 |
0 |
1 |
|
1 |
1 |
1 |
0 |
|
n ‘n’ es el estado actual y (n+1) es el siguiente estado. |
|||
Tiene dos entradas, una entrada para establecer: i_xSet y una entrada para restablecer: i_xRst. También tiene una salida: q_xQ. Cuando las entradas para establecer y restablecer son altas, se proporciona la prioridad para la entrada para restablecer (i_xSet=1 y i_xRst=1).

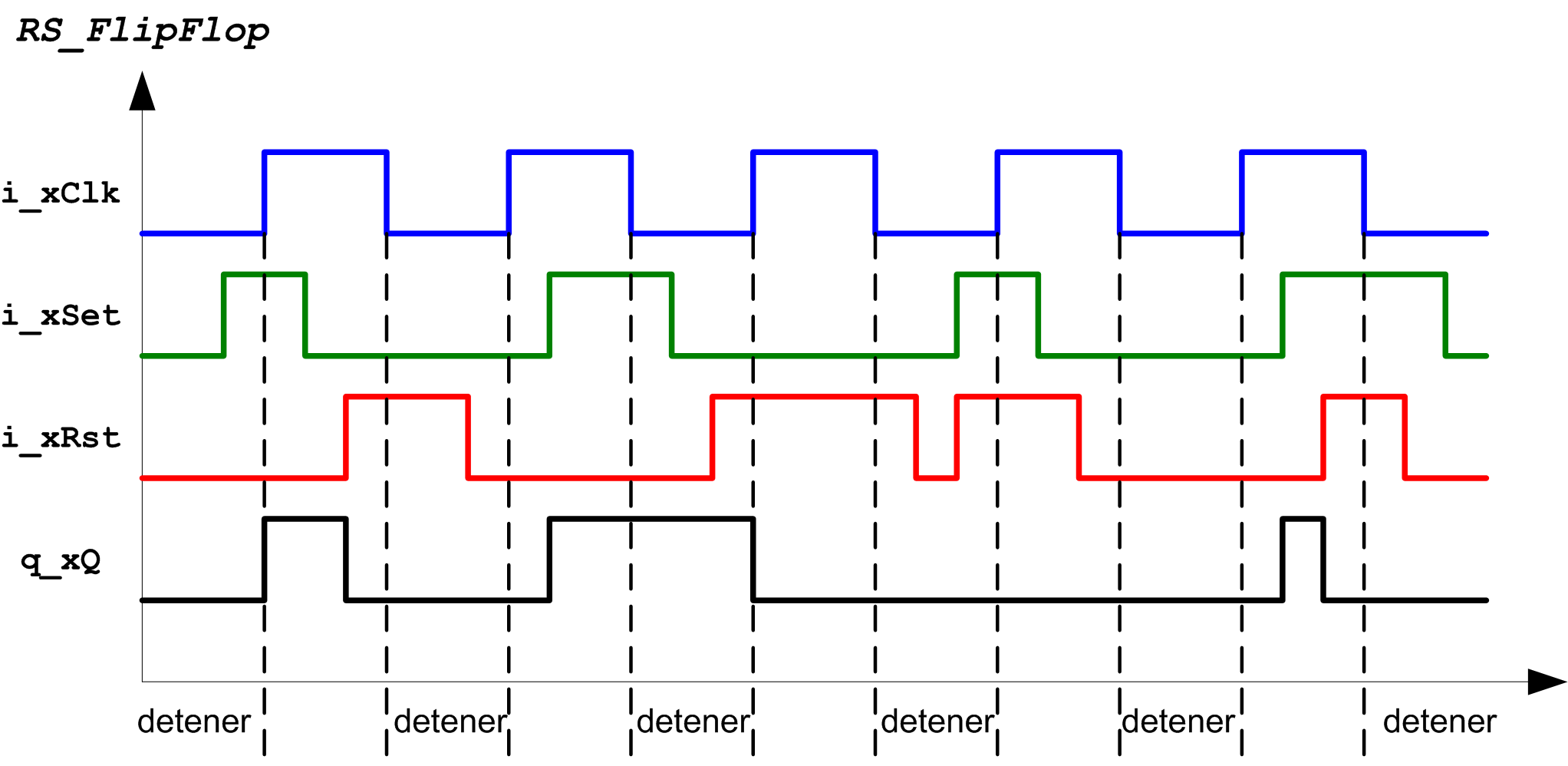

Tabla de decisión lógica representada como un diagrama de tiempos:
Descripción de pines de entrada
En esta tabla se describen los pines de entrada del bloque de funciones RS_FlipFlop:
|
Entrada |
Tipo de datos |
Descripción |
|---|---|---|
|
|
|
Verdadero: La señal del reloj está activa FALSE: Deshabilitada (configuración de fábrica) |
|
|
|
Verdadero: Establece la salida de Flip-Flop FALSE: Deshabilitada (configuración de fábrica) |
|
|
|
Verdadero: Restablece la salida de Flip-Flop FALSE: Deshabilitada (configuración de fábrica) |
