Lateral |
HMIG3X |
|---|---|
|
Frontal |
|
|
Lateral derecho |
|
|
Inferior |
|
|
Posterior |
|

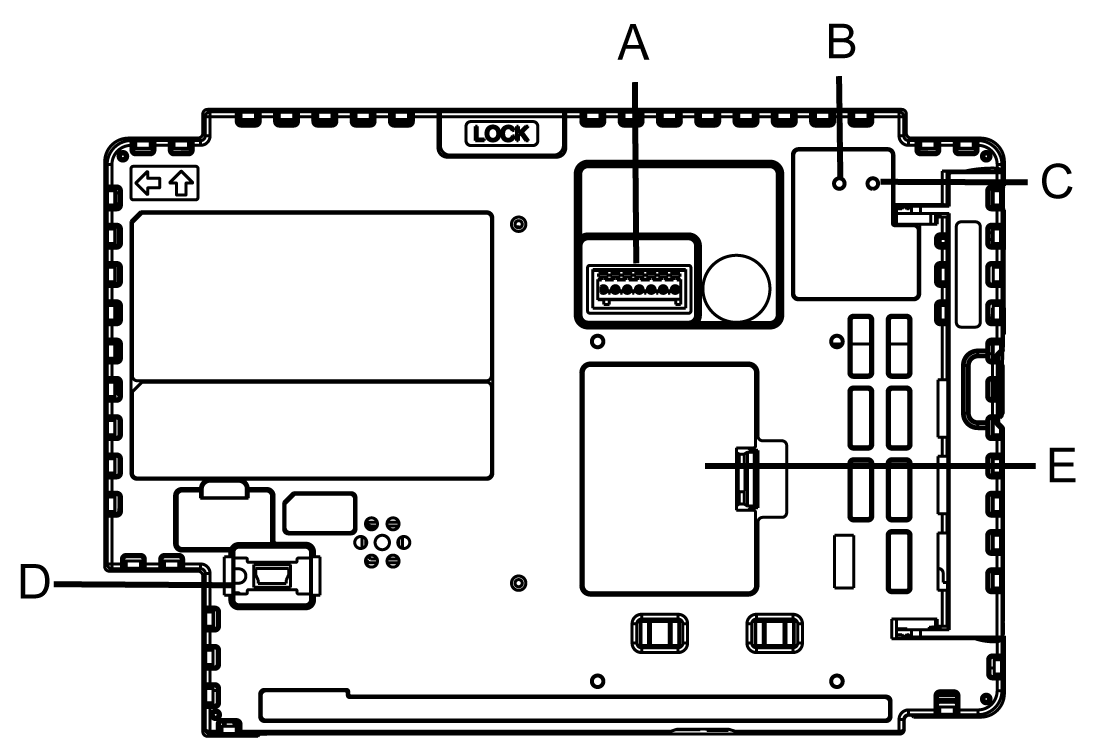

A: Interfaz de la Salida auxiliar/Salida del altavoz (AUX)
Esta interfaz es la salida de alarma o salida del avisador y la salida de audio.
B: LED de estado*1
C: LED de acceso a la tarjeta*1
D: Interfaz USB (mini-B)*2
E: Cubierta de la interfaz de la unidad de expansión (EXT)*3
La unidad de expansión se puede integrar en la abertura de la cubierta de la interfaz de la unidad de expansión, y la batería para la reserva de memoria se puede conectar o sustituir.

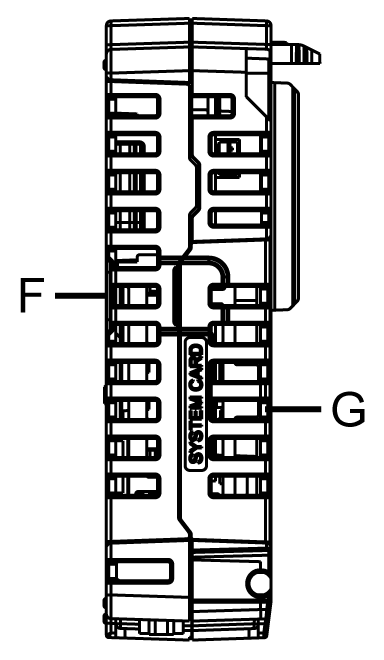

F: Cubierta de la tarjeta de almacenamiento
G: Cubierta de la tarjeta del sistema
No puede abrir esta tapa cuando el Box Module está en operación.

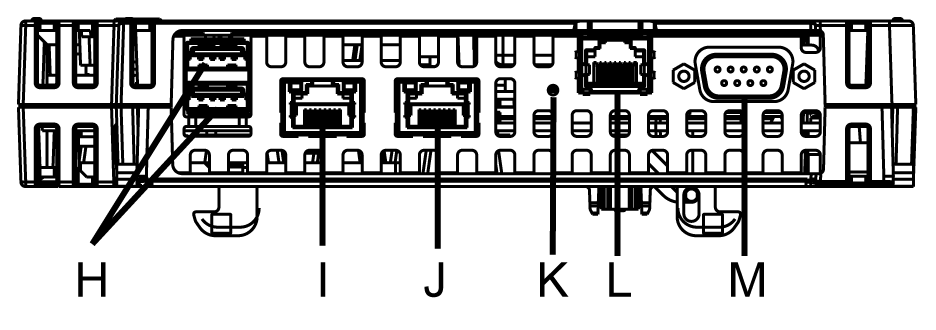

H: Interfaz USB (Tipo A)*2
I: Interfaz Ethernet (Ethernet1)*2
J: Interfaz Ethernet (Ethernet2)*2
K: LED de COM1*2
L: Interfaz en serie (COM1)*2
M: Interfaz en serie (COM2)*2

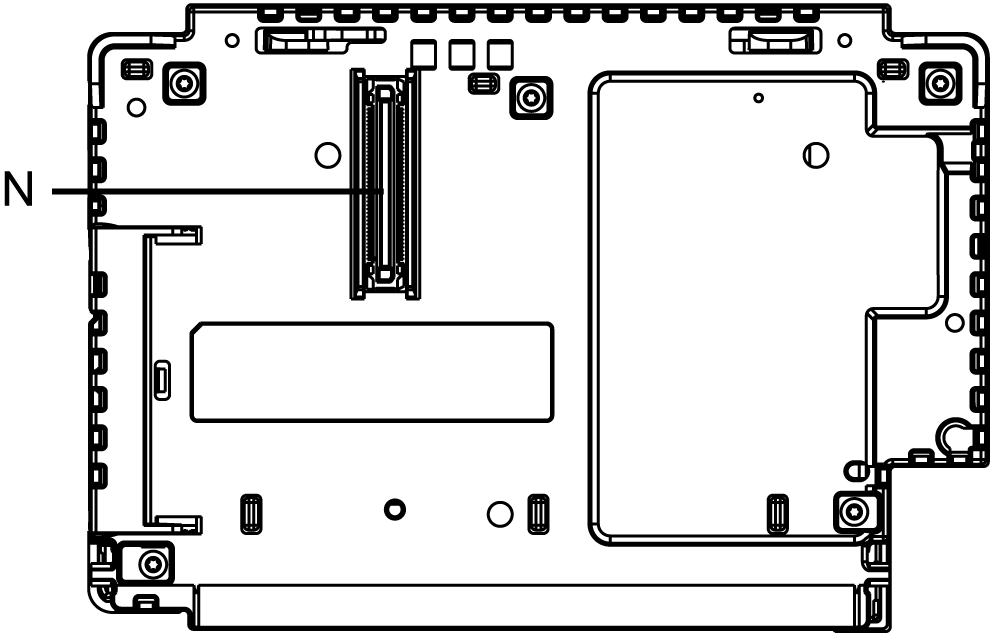

N: Interfaz del módulo de visualización
|
|
|
RIESGO DE QUEMADURAS |
|
No conecte el cable de comunicación de Modbus RJ-45 a la interfaz Ethernet. |
|
El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo. |
*1 Consulte Indicaciones del LED
*2 Consulte Especificaciones de la interfaz
*3 Consulte Sustitución de la batería principal
