Preparación del armario eléctrico

Descripción general

PELIGRO
	PUESTA A TIERRA INCORRECTA O NO DISPONIBLE Retire la pintura en una superficie de gran tamaño en los puntos de instalación antes de instalar los dispositivos (conexión con metal al descubierto). Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

Paso	Acción
1	Si es necesario para mantener y respetar la temperatura ambiente máxima de funcionamiento, instale un ventilador adicional en el armario eléctrico.
2	No bloquee la entrada de aire del ventilador del producto.
3	Perfore orificios de montaje en el armario eléctrico, en el patrón de cuadrícula de montaje (±0,2 mm/±0,01 in) de 45 mm (1,77 in).
4	Tenga en cuenta las tolerancias y las distancias hasta los canales de cables y los Lexium 62 Servo Drives contiguos u otros equipos que generen calor.

Distancias requeridas en el armario eléctrico para el PacDrive LMC Pro/Pro2, Lexium 62 Power Supply, Lexium 62 Servo Drive

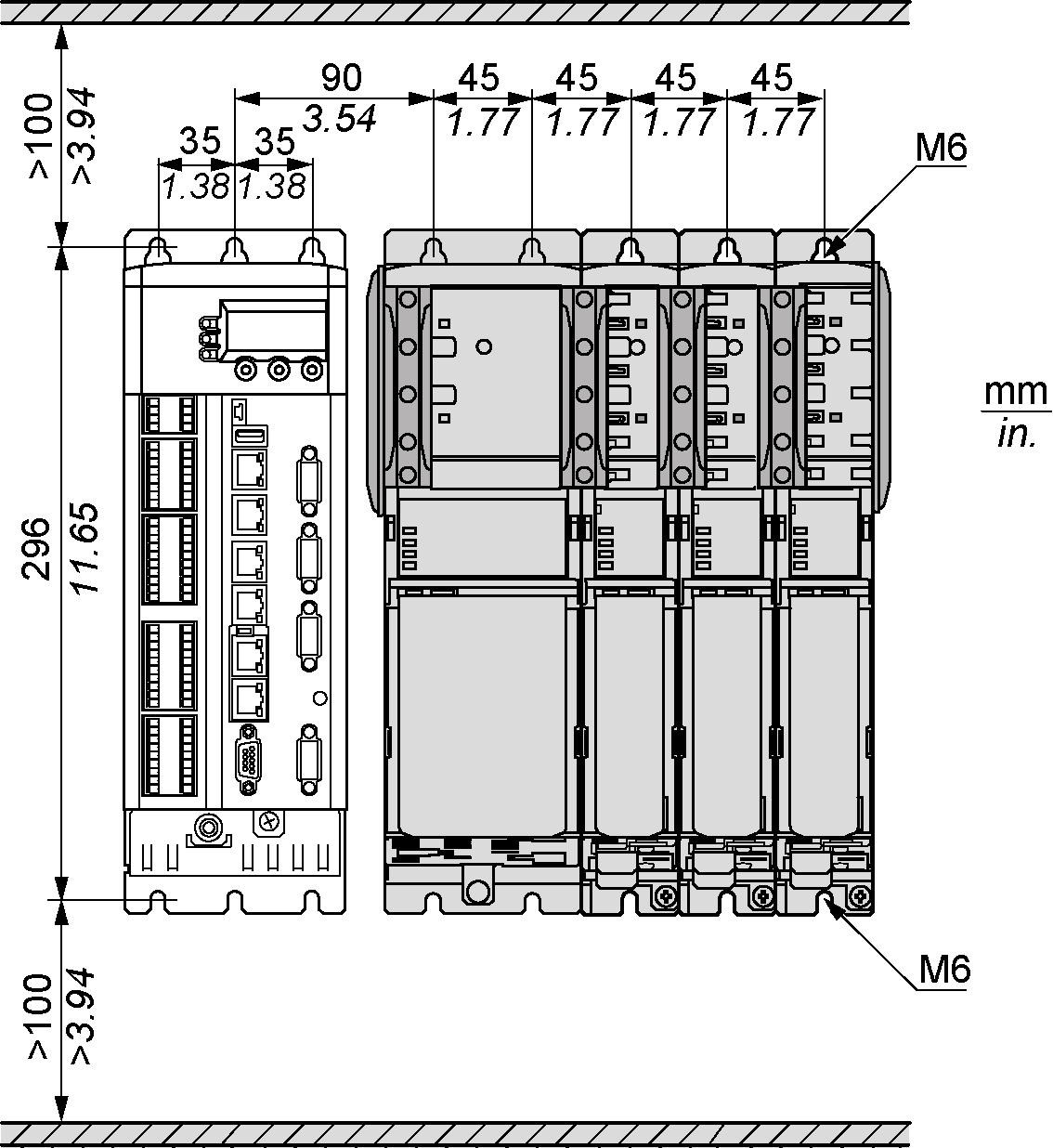

Distancias requeridas en el armario eléctrico para el PacDrive LMC Pro/Pro2, Lexium 62 Power Supply, Lexium 62 Servo Drive:

NOTA: Debe realizar orificios adicionales para las placas de blindaje (conexiones de blindaje externas).

Distancias requeridas en el armario eléctrico para el PacDrive LMC Eco, Lexium 62 Power Supply, Lexium 62 Servo Drive

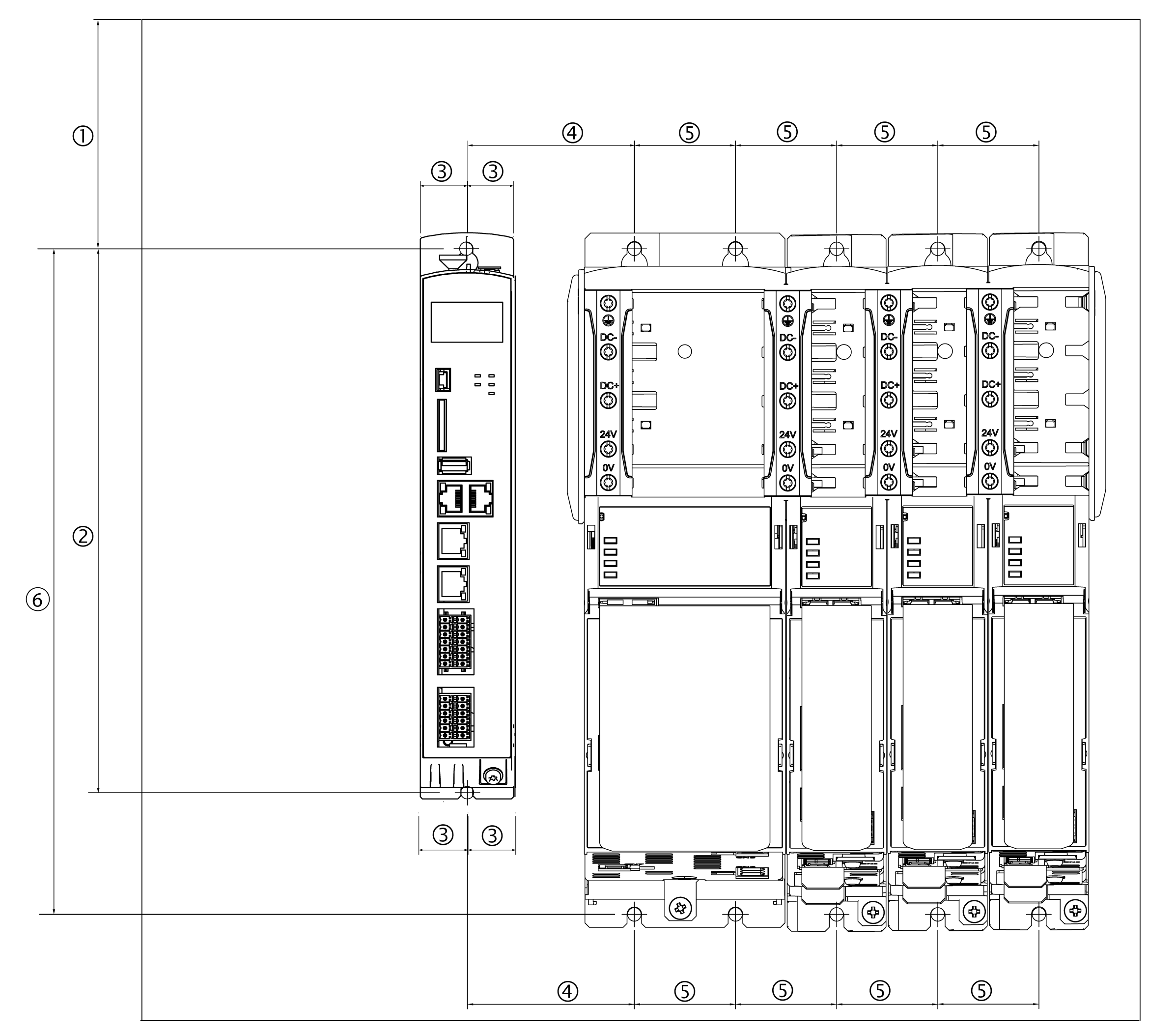

Distancias requeridas en el armario eléctrico para el PacDrive LMC Eco, Lexium 62 Power Supply, Lexium 62 Servo Drive:

–	mm	in	Rosca
(1)	100 (±0,2)	3,94 (±0,01)	M6
(2)	258 (+0,5/-0)	10,16 (±0,02/-0)	M6
(3)	22 (±0,2)	0,87 (±0,01)	M5
(4)	55 (±0,2)	2,17 (±0,01)	M6
(5)	45 (±0,2)	1,77 (±0,01)	M6
(6)	296 (+0,5/-0)	11,65 (±0,02/-0)	M6

NOTA: Debe realizar orificios adicionales para las placas de blindaje (conexiones de blindaje externas).

Distancias requeridas en el armario eléctrico para la fuente de alimentación

Mantenga una distancia de al menos 100 mm (3,94 in) por encima y por debajo de los dispositivos.

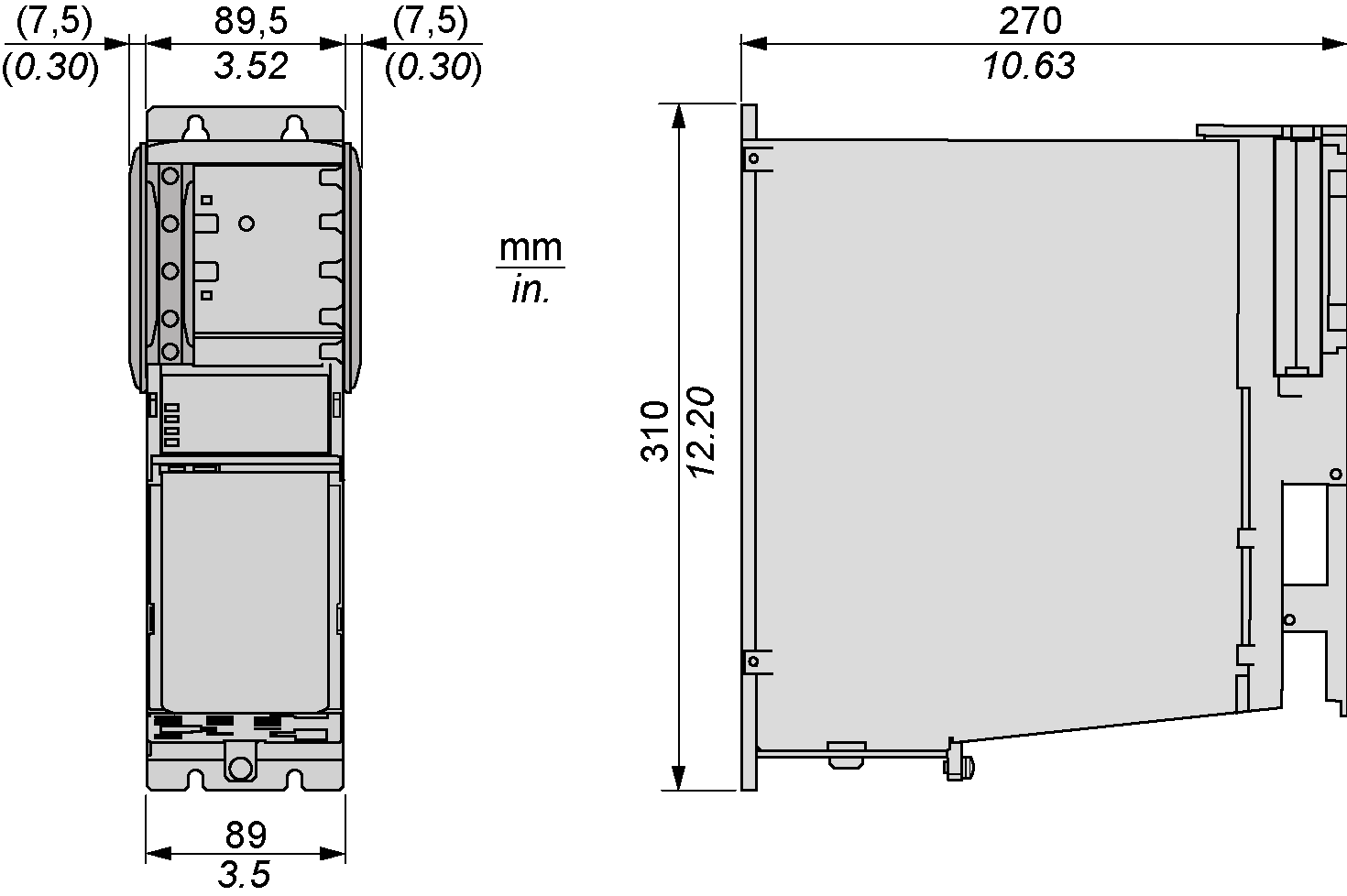

Distancias requeridas en el armario eléctrico para el Lexium 62 Power Supply:

No extienda ningún cable ni canal de cables por encima de los servoamplificadores ni los módulos de resistencia de frenado.

Distancias requeridas en el armario eléctrico para Lexium 62 Servo Drive (excepto LXM62DC13)

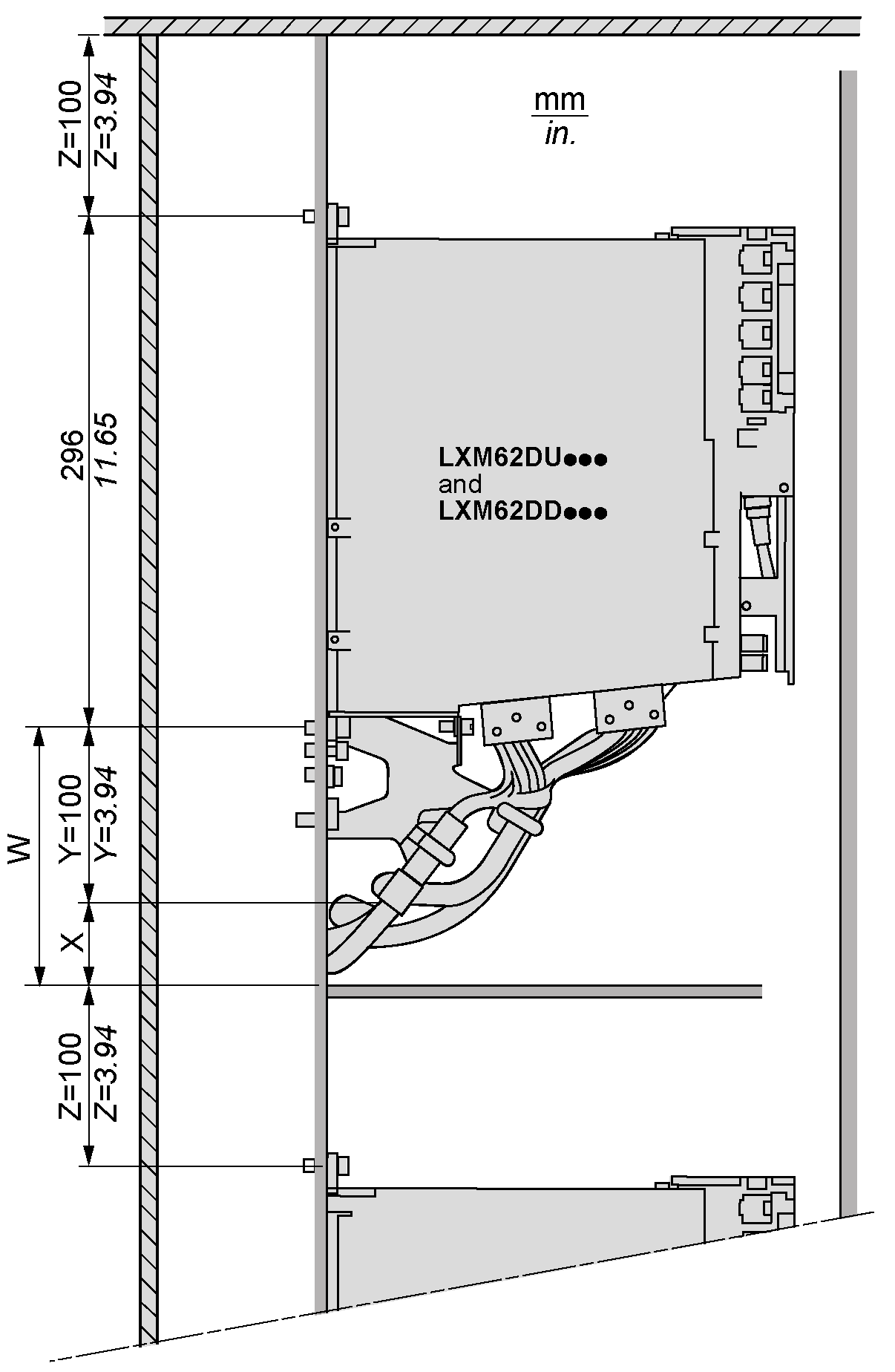

Tipo A: recorrido del cable en el armario (en escalerilla portacables o canal de cables):

X Distancia adicional entre el borde inferior del freno de cable y el borde superior de la escalerilla portacables o la pared del armario, en función del diámetro y el número de cables

Y Distancia mínima en mm (in) entre el dispositivo y la parte inferior del freno de cable

Z Se requiere un área despejada de 100 mm (3,94 in) por encima del dispositivo

W Distancia mínima en mm (in) para la instalación de cables (X+Y)

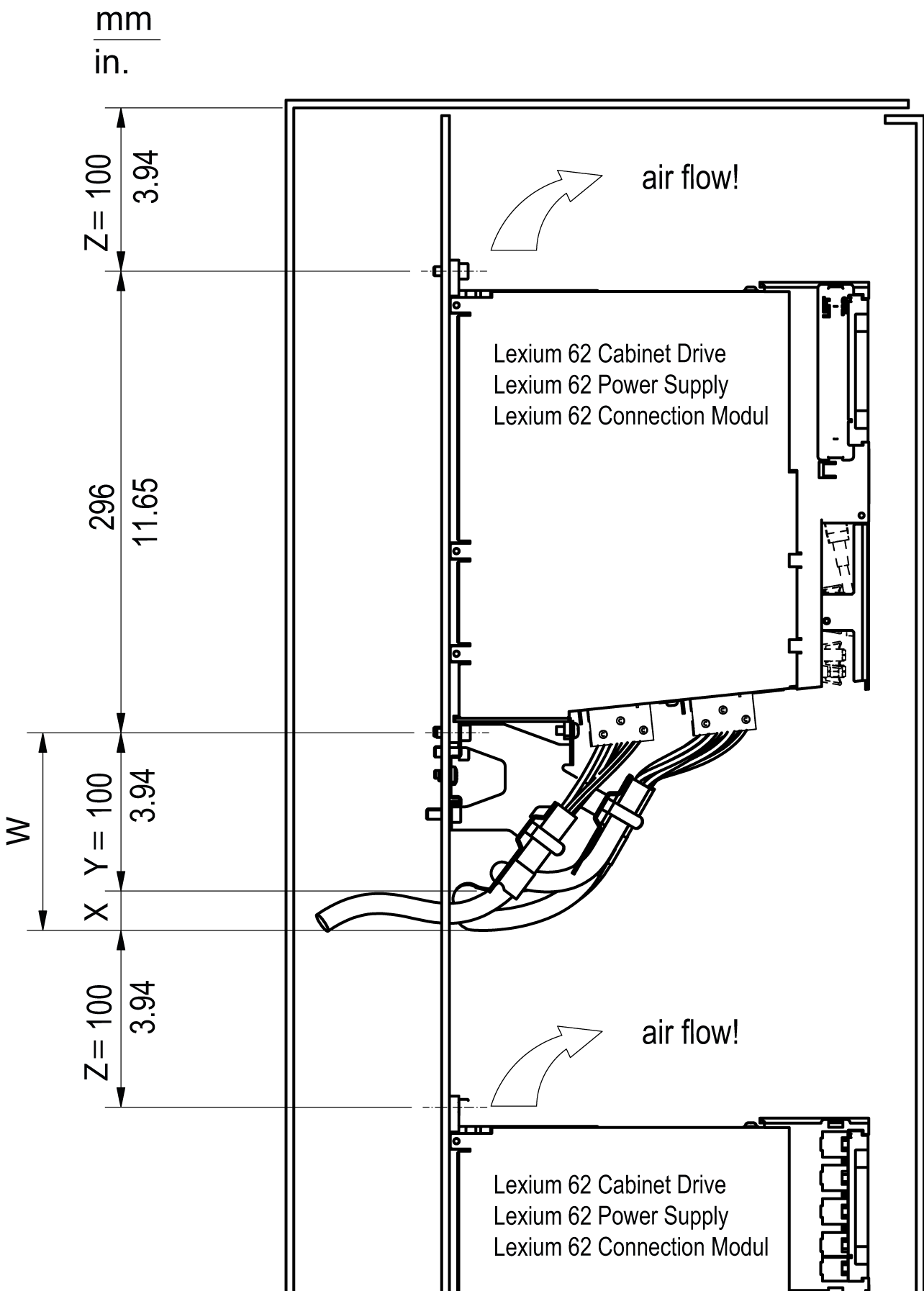

Tipo B: recorrido del cable en el armario detrás de la placa de conexiones de montaje

X Distancia adicional entre el borde inferior del freno de cable y el borde inferior del corte de la placa de conexiones o la pared del armario, en función del diámetro y el número de cables

Y Distancia mínima en mm (in) entre el dispositivo y la parte inferior del freno de cable

Z Se requiere un área despejada de 100 mm (3,94 in) por encima del dispositivo

W Distancia mínima en mm (in) para la instalación de cables (X+Y)

Distancias requeridas en el armario eléctrico para el accionamiento simple LXM62DC13

Paso	Acción
1	Mantenga una distancia de al menos 100 mm (3,94 in) por encima de los dispositivos.
2	Mantenga una distancia de al menos 450 mm (17,71 in) por debajo de los dispositivos.

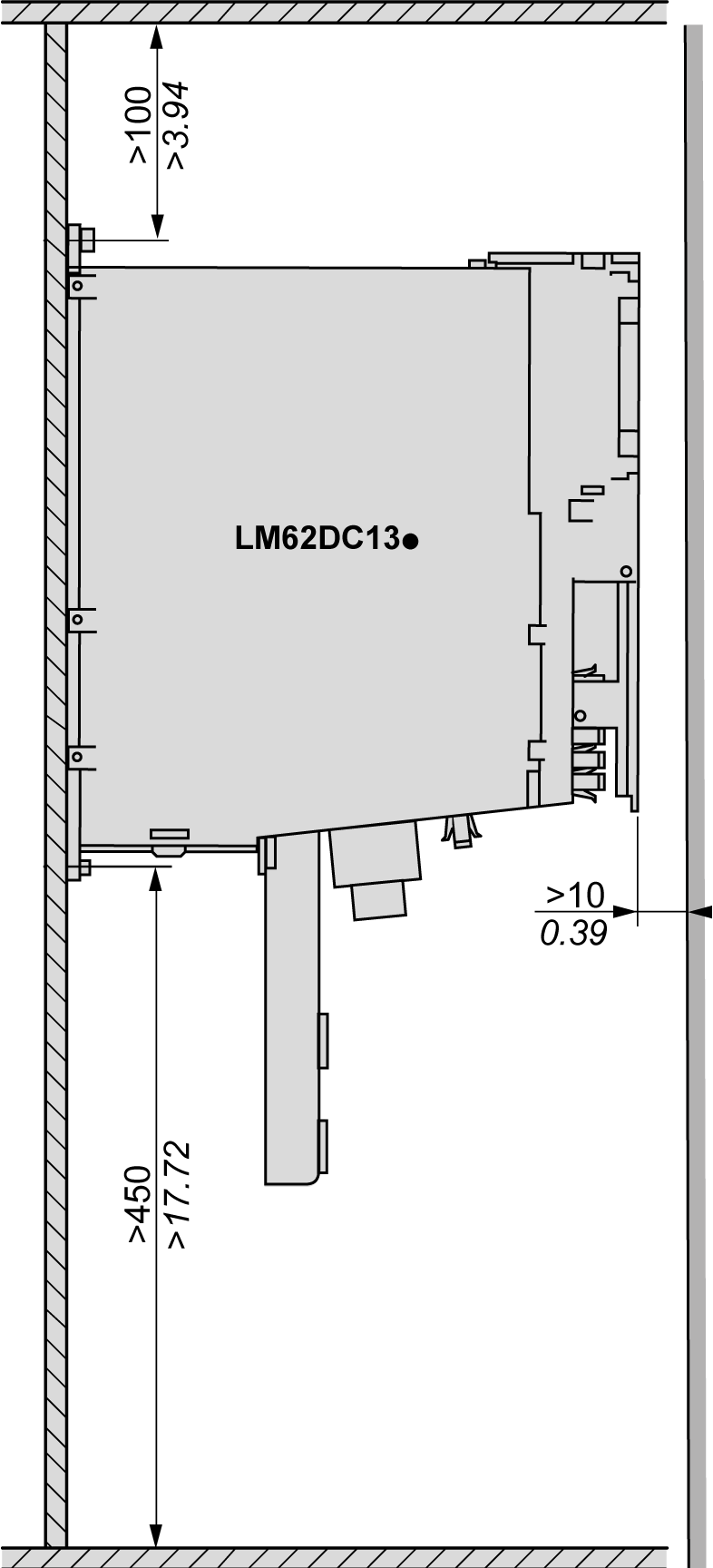

Distancias requeridas en el armario eléctrico para el accionamiento simple LXM62DC13:

No extienda ningún cable ni canal de cables por encima de los servoamplificadores ni los módulos de resistencia de frenado.
